Technische Information
TiM3xx
Wichtig
8014317/ZXD8/2018-07-09

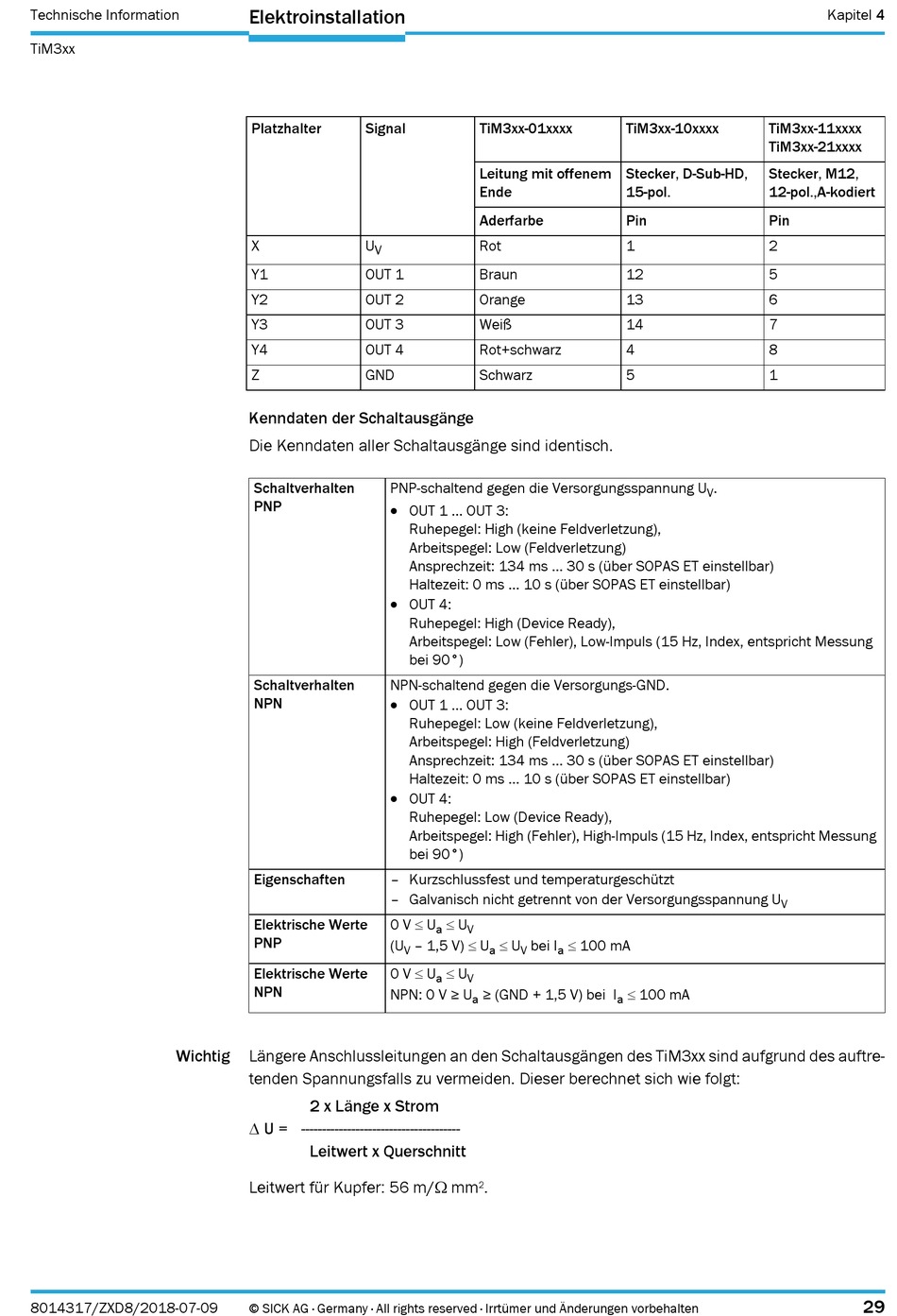

Elektroinstallation
Platzhalter
Signal
X
U
V
Y1
OUT 1
Y2
OUT 2
Y3
OUT 3
Y4
OUT 4
Z
GND
Kenndaten der Schaltausgänge
Die Kenndaten aller Schaltausgänge sind identisch.
Schaltverhalten
PNP-schaltend gegen die Versorgungsspannung U
PNP
OUT 1 ... OUT 3:
Ruhepegel: High (keine Feldverletzung),
Arbeitspegel: Low (Feldverletzung)
Ansprechzeit: 134 ms ... 30 s (über SOPAS ET einstellbar)
Haltezeit: 0 ms ... 10 s (über SOPAS ET einstellbar)
OUT 4:
Ruhepegel: High (Device Ready),
Arbeitspegel: Low (Fehler), Low-Impuls (15 Hz, Index, entspricht Messung
bei 90°)
Schaltverhalten
NPN-schaltend gegen die Versorgungs-GND.
NPN
OUT 1 ... OUT 3:
Ruhepegel: Low (keine Feldverletzung),
Arbeitspegel: High (Feldverletzung)
Ansprechzeit: 134 ms ... 30 s (über SOPAS ET einstellbar)
Haltezeit: 0 ms ... 10 s (über SOPAS ET einstellbar)
OUT 4:
Ruhepegel: Low (Device Ready),
Arbeitspegel: High (Fehler), High-Impuls (15 Hz, Index, entspricht Messung
bei 90°)
Eigenschaften
– Kurzschlussfest und temperaturgeschützt
– Galvanisch nicht getrennt von der Versorgungsspannung U
0 V U
Elektrische Werte
PNP
(U
– 1,5 V)U
V
0 V U
Elektrische Werte
NPN
NPN: 0 V ≥ U
Längere Anschlussleitungen an den Schaltausgängen des TiM3xx sind aufgrund des auftre-
tenden Spannungsfalls zu vermeiden. Dieser berechnet sich wie folgt:
2 x Länge x Strom
U = --------------------------------------
Leitwert x Querschnitt
Leitwert für Kupfer: 56 m/ mm
© SICK AG · Germany · All rights reserved · Irrtümer und Änderungen vorbehalten
TiM3xx-01xxxx
Leitung mit offenem
Ende
Aderfarbe
Rot
Braun
Orange
Weiß
Rot+schwarz
Schwarz
U
a
V
U
100 mA
bei I
a
V
a
U
a
V
≥ (GND + 1,5 V) bei I
a
.
2
TiM3xx-10xxxx
TiM3xx-11xxxx
TiM3xx-21xxxx
Stecker, D-Sub-HD,
Stecker, M12,
15-pol.
12-pol.,A-kodiert
Pin
Pin
1
2
12
5
13
6
14
7
4
8
5
1
.
V
V
100 mA
a
