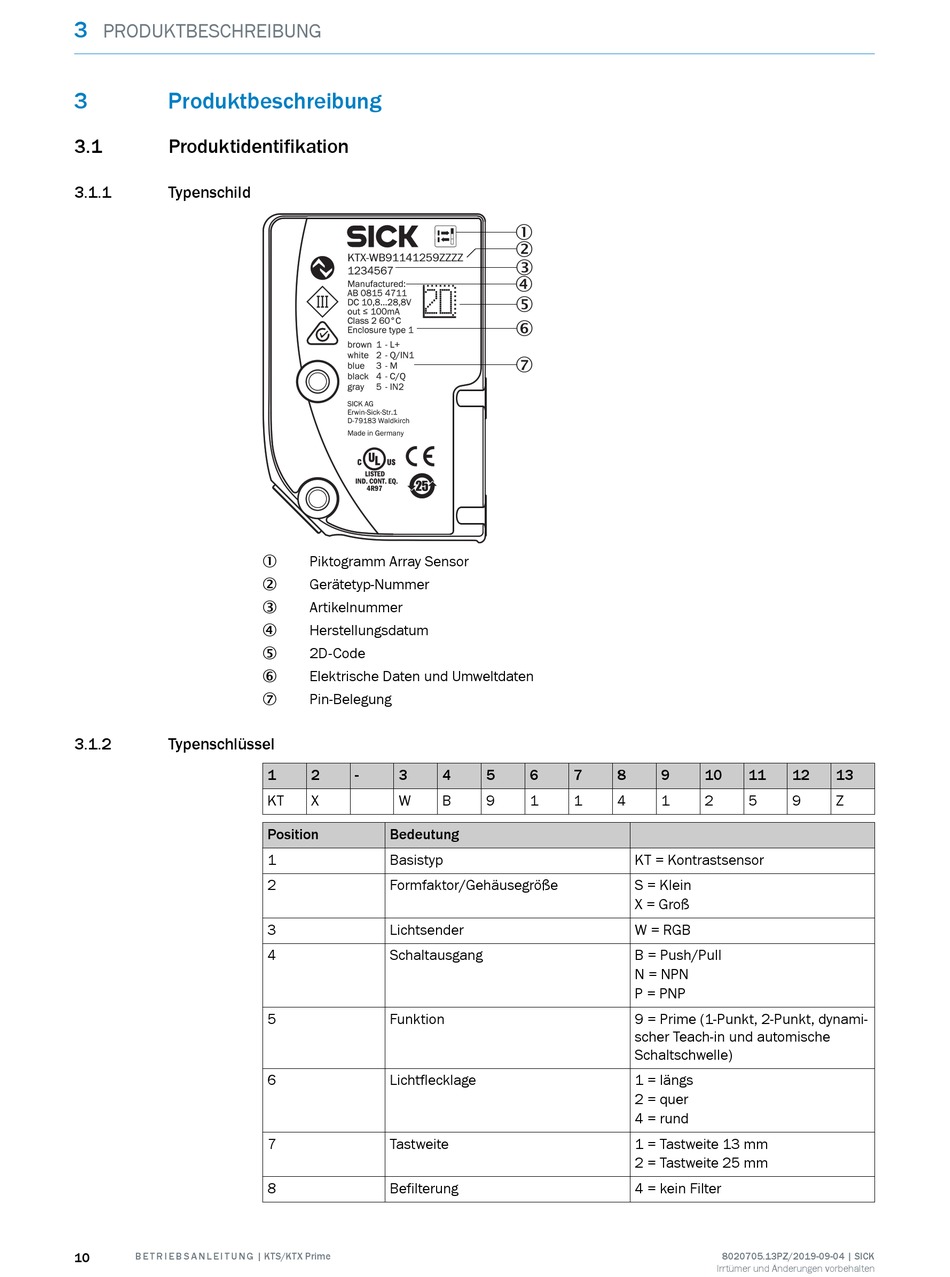

PRODUKTBESCHREIBUNG
3
Produktbeschreibung
3.1
Produktidentifikation
3.1.1
Typenschild
3.1.2
Typenschlüssel
10
B E T R I E B S A N L E I T U N G | KTS/KTX Prime
KTX-WB91141259ZZZZ
Piktogramm Array Sensor
1
Gerätetyp-Nummer
2
Artikelnummer
3
Herstellungsdatum
4
2D-Code
5
Elektrische Daten und Umweltdaten
6
Pin-Belegung
7
1
2
-
3
KT
X
W
Position
Bedeutung
1
Basistyp
2
Formfaktor/Gehäusegröße
3
Lichtsender
4
Schaltausgang
5
Funktion
6
Lichtflecklage
7
Tastweite
8
Befilterung
1
2
3
4
5
6
7
4
5
6
7
8
B
9
1
1
4
9
10
11
12
1
2
5
9
KT = Kontrastsensor
S = Klein
X = Groß
W = RGB
B = Push/Pull
N = NPN
P = PNP
9 = Prime (1-Punkt, 2-Punkt, dynami‐
scher Teach-in und automische
Schaltschwelle)
1 = längs
2 = quer
4 = rund
1 = Tastweite 13 mm
2 = Tastweite 25 mm
4 = kein Filter
8020705.13PZ/2019-09-04 | SICK
