3. Aufbau, Anschlüsse & LEDs

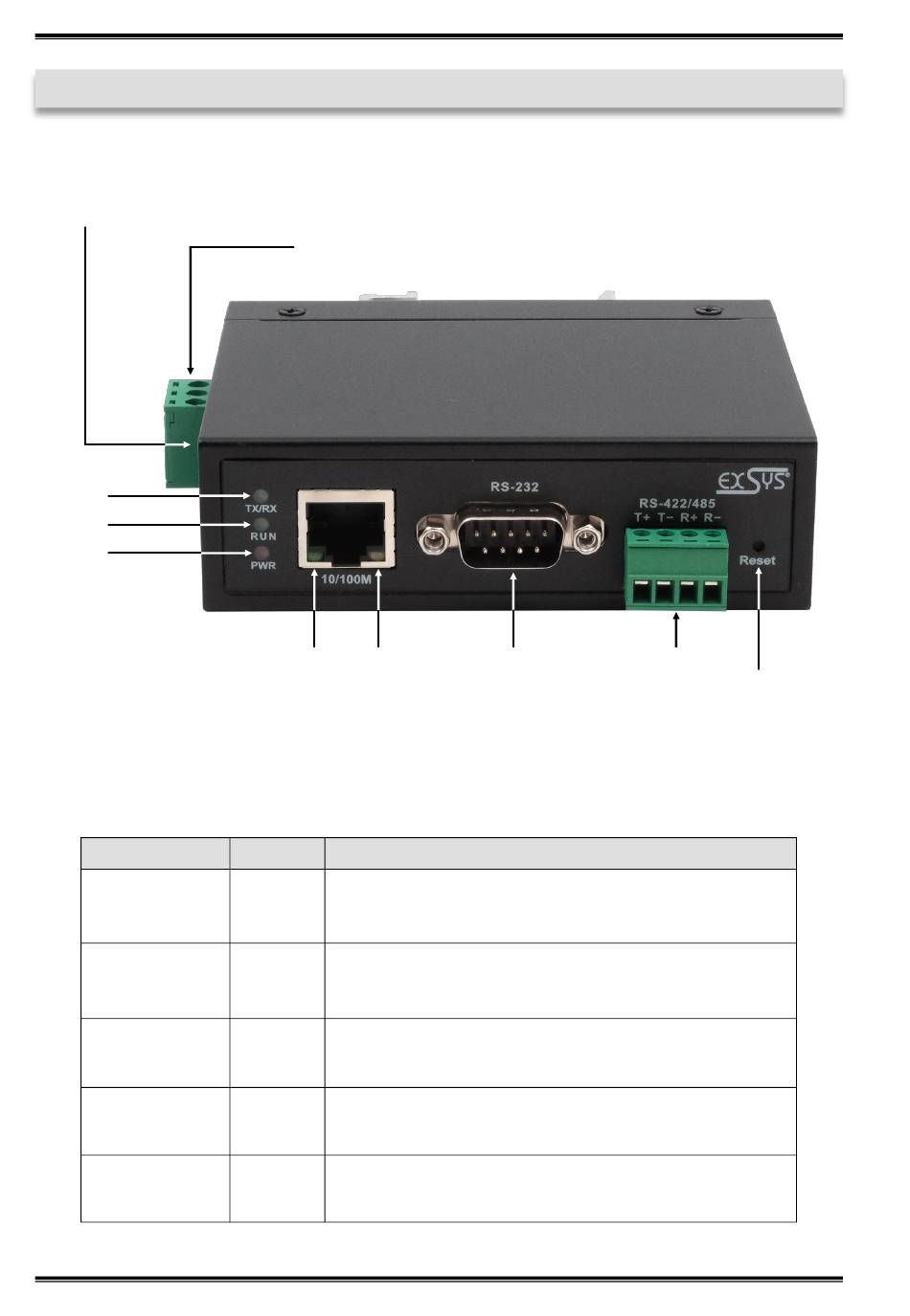

3.1 Aufbau

12-48V DC Anschluss
für beiliegendes Netzteil
TX/RX
Run
Power
3.2 LEDs
LEDs:
LED Name
Activity LED
(RJ45)
LAN LED
(RJ45)
Power LED
RUN LED
TX/RX LED
© Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved
12-48V T-Block für
optionales Netzteil
LAN / Activity
Ethernet Port
Farbe
Ständig an: Netzwerkverbindung vorhanden
Gelb
Blinken: Datenübertragung über das Netzwerk
Aus: keine Verbindung
Ständig an: Netzwerkverbindung vorhanden
Grün
Aus: keine Verbindung
Ständig an: Das Gerät ist eingeschaltet
Rot
Aus: Das Gerät ist ausgeschaltet
Ständig an: Server startet auf
Grün
Blinken: Server ist bereit
Aus: Server ist nicht bereit
Blinken: Datenübertragung an der seriellen Schnittstelle
Grün
Aus: Keine Datenübertragung
RS-232
LED Funktion
4
EX-61001
RS-422/485
Reset
