Beschreibung; Anschlüsse - Exsys EX-6030 Bedienungsanleitung

EX- - - - 6030 EX 6030
EX EX 6030 6030
Bei der EX-6030 & EX-6031 wird ein COM, bei der EX-6032 werden zwei COM's und bei
der EX-6034 werden vier COM's angezeigt.

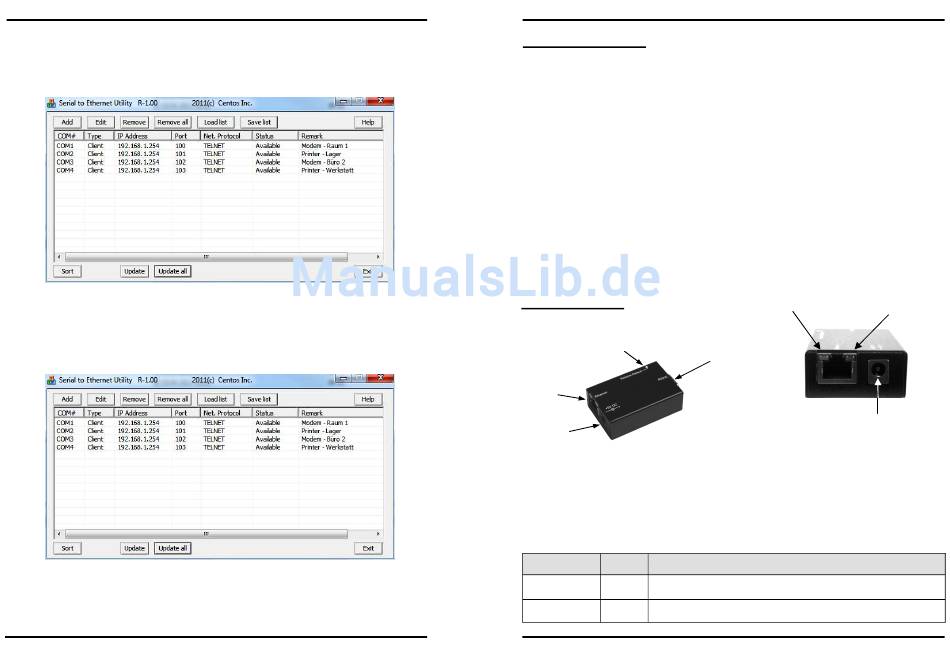

Beispiel bei der EX-6034:
Um einen Port zu ändern, klicken Sie auf „Edit". Zum entfernen des Portes, müssen Sie
zuerst den Port markieren und dann auf „Remove" klicken.
Die konfigurierten Ports in den General Manager eintragen:
Um die eingestellten Ports im Geräte Manager einzutragen, klicken Sie jetzt auf
„Update all".
Alle Ports sollten jetzt in dem Geräte Manager eingetragen sein. Siehe nächstes Bild.
RS- - - - 232 zu Ethernet / IP RS 232 zu Ethernet / IP
RS RS 232 zu Ethernet / IP 232 zu Ethernet / IP
Seite 10 Seite Seite Seite 10 10 10
RS RS RS- - - - 232 zu Ethernet / IP RS 232 zu Ethernet / IP 232 zu Ethernet / IP 232 zu Ethernet / IP

1. Beschreibung

Vielen Dank das Sie sich für die EX-6030 entschieden haben. Es stellt die ideale Lösung
für den Anschluss serieller Endgeräte über das TCP/IP Netzwerk dar.
Funktionen & Daten:
•
RS-232 Port über Ethernet
•
DB9 RS-232 Anschluss (Stecker)
•
Geschwindigkeit von 300bps bis 115.2Kbps
•
1 x 10/100Mbps, RJ45 LAN Port
•
Auto Cross Over Funktion
•
Passwort für Setup und Verbindung
•
Windows Socket Protocol
•
TCP Server, TCP Client, und UDP
•
Virtual COM Software
•
Inklusive DIN-Rail Kit EX-6099
2. Anschlüsse
Reset
Switch
RJ45
LAN
DC
5Volt
•
DC 5 Volt Anschluss: Ein 5Volt Netzteil ist im Lieferumfang enthalten.
•
RJ45 Ethernet Anschluss: Der 10/100Mbps Netzwerk Anschluss unterstützt Auto
Cross-over. Sie können ihn über ein normales FTP Kabel an einen Switch oder auch
direkt an den PC Anschließen.
•
LED: Die Beschreibung der LED´s entnehmen Sie bitte der nachfolgenden Tabelle:
LED Name Farbe LED Funktion
An : Verbunden im 100Mbps Modus.
Link/Act LED Grün
Blinkend : Überträgt Daten
Blinkend : Sendet/Empfängt Daten am LAN Anschluss
LAN TX/RX Gelb
10/100Mbps LED
Link/Activity LED
(Orange)
(Grün)
RS-232
Anschluss
DC Jack 5 Volt
Seite 3 3 3 3 Seite Seite Seite
EX- - - - 6030 EX EX EX 6030 6030 6030
