Betriebsanleitung ECL Comfort 210/296/310, Applikation A217/A317

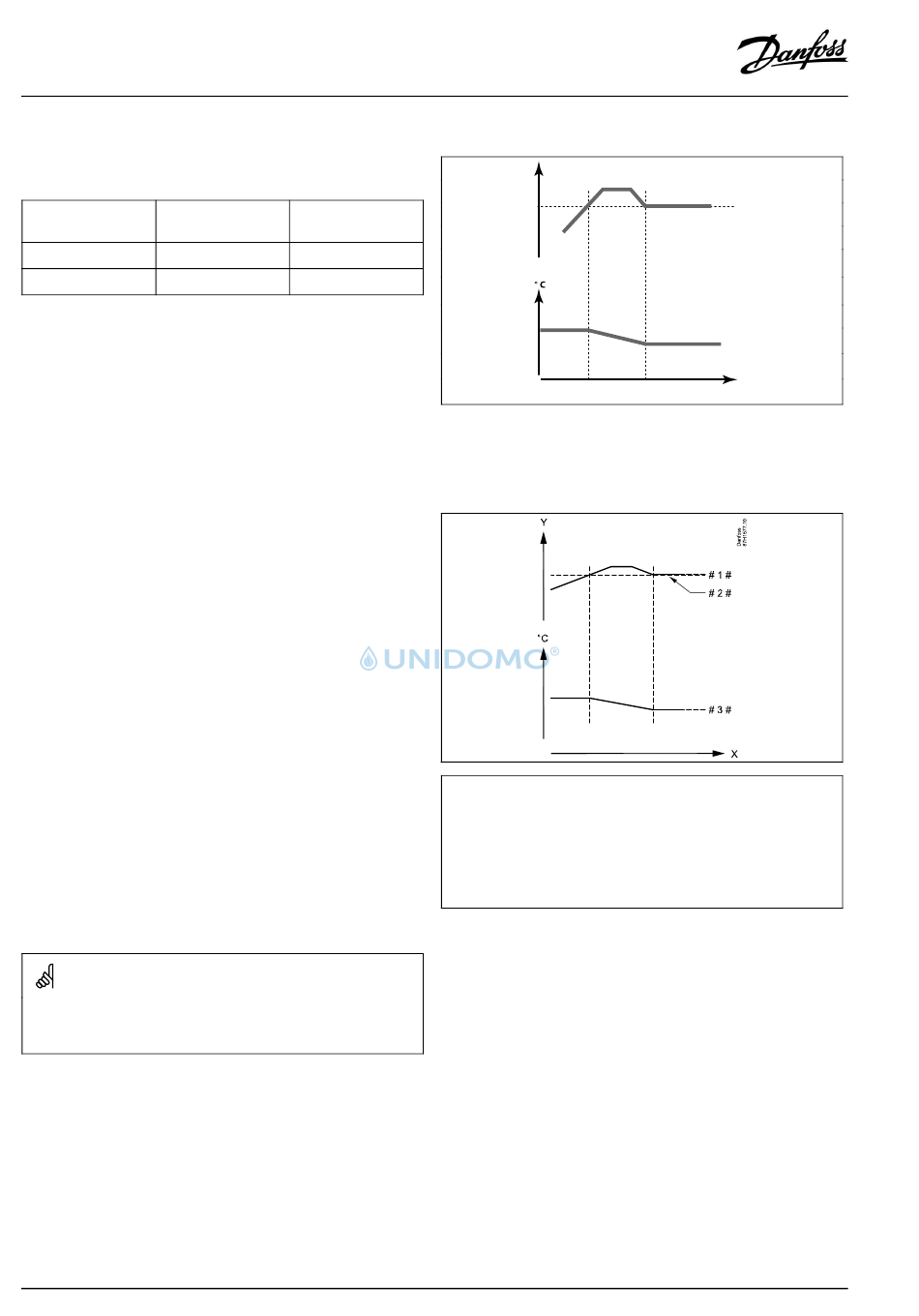

5.5 Begrenzung des Volumenstroms/der Heizleistung
Je nach Reglertyp basiert die Begrenzung des Durchflusses/der
Wärmeleistung auf unterschiedlichen Zählersignalen:
ECL-Applikations-
Regler ECL
schlüssel
Comfort 210
A2xx
Impulssignal
A3xx
Nicht möglich
An den ECL Regler kann ein Durchfluss-, Wärme- oder ein
Energiezähler angeschlossen werden, um den Durchfluss bzw. den
Energieverbrauch zu begrenzen. Das Signal vom Durchfluss-, oder
Energiezähler wird per Impuls- oder M-Bus-Signal übertragen.
Der Regler senkt schrittweise die gewünschte Vorlauftemperatur,
sobald der Volumenstrom/die Wärmeleistung über den
berechneten Grenzwert ansteigt, um den maximalen
Volumenstrom/die maximale Wärmeleistung einzuhalten.
TWW-Kreis
An den ECL-Regler kann ein Durchfluss- oder ein Energiezähler
angeschlossen werden (M-Bus-Signal), um den Volumenstrom
oder die Leistung zu begrenzen.
Wenn der Volumenstrom/die Leistung den eingestellten
Grenzwert überschreitet, senkt der Regler schrittweise die
gewünschte Vorlauftemperatur, um einen akzeptablen maximalen
Volumenstrom/eine akzeptable maximale Leistung zu erhalten.
Bei Parametern mit einer ID-Nr. wie „1x607" handelt es sich um
universelle Parameter.
x steht für Schaltkreis/Parametergruppe
62 | © Danfoss | 2019.12
Begrenzung
des Volumen-
stroms/der
Regler ECL
Wärmeleistung
Comfort 310
Impulssignal
M-Bus-Signal
Gewünschte
Vorlauftemp.
=
X
=
Y
# 1 # =
# 2 # =
# 3 # =
Zeit
Volumenstrom oder Leistung
Begrenzung Volumenstrom/Leistung
Aktueller Volumenstrom oder aktuelle Leistung
Gewünschte Vorlauftemperatur
AQ055186460331de-000401
Begrenzung
Zeit
