Betriebsanleitung ECL Comfort 210/296/310, Applikation A217/A317
3.2 Erläuterungen zum Reglerdisplay
Dieser Abschnitt beschreibt die allgemeine Funktionsweise
der Produktreihen ECL Comfort 210/296/310. Abgebildet sind
typische Anzeigen, die sich nicht auf eine bestimmte Applikation
beziehen. Sie können sich von den Anzeigen in Ihrer Applikation
unterscheiden.
Wählen Sie Ihr Wunschdisplay
Ihr Wunschdisplay ist das Display, das standardmäßig angezeigt
werden soll. Es verschafft Ihnen einen schnellen Überblick über die
Temperaturen und Einstellungen, die Sie anschauen möchten.
Wird der Navigator innerhalb von 20 Minuten nicht betätigt,
kehrt der Regler zu dem Übersichtsdisplay zurück, das Sie als
Wunschdisplay ausgewählt haben.
TWW-Kreis
Die Übersichtsanzeige 1 enthält folgende Angaben:
Die aktuelle TWW-Temperatur, die Betriebsart des Reglers, die
gewünschte TWW-Temperatur sowie das TWW-Komfortprogramm
des aktuellen Tages.
Die Übersichtsanzeige 2 enthält folgende Angaben:
Den Status der Regelkomponenten, die aktuelle TWW-Temperatur
(gewünschte TWW-Temperatur), die Betriebsart des Reglers, die
Rücklauftemperatur (Begrenzungswert), den Einfluss auf die
gewünschte TWW-Temperatur
Je nach ausgewähltem Display enthält das Übersichtsdisplay für
den TWW-Kreis folgende Angaben:
• aktuelle TWW-Temperatur (50,3)
• Betriebsart des Reglers ( )
• gewünschte TWW-Temperatur (50 °C)
• Komfortprogramm des aktuellen Tages (0–12–24)
• Status der Regelkomponenten (M1, P1)
• aktuelle TWW-Temperatur (50 °C), (gewünschte TWW-Temperatur
(50))
• Rücklauftemperatur (- - °C) (Temperaturgrenze (30))
Einstellen der gewünschten Temperaturen
Je nach gewähltem Heizkreis und gewählter Betriebsart können
alle Einstellungen für den Alltagsbetrieb direkt im Übersichtdisplay
eingegeben werden. Die im Display angezeigten Symbole werden
auf der nächsten Seite erläutert.
42 | © Danfoss | 2019.12
Sie können zwischen den Übersichtsdisplays wechseln, indem Sie den
Navigator drehen, bis Sie den Displaywähler (
Display erreichen. Zum Auswählen Ihres Wunschdisplays müssen Sie
den Navigator bis zum Erscheinen Ihres Wunschdisplays weiter drehen
und die Auswahl durch Drücken des Navigators bestätigen.

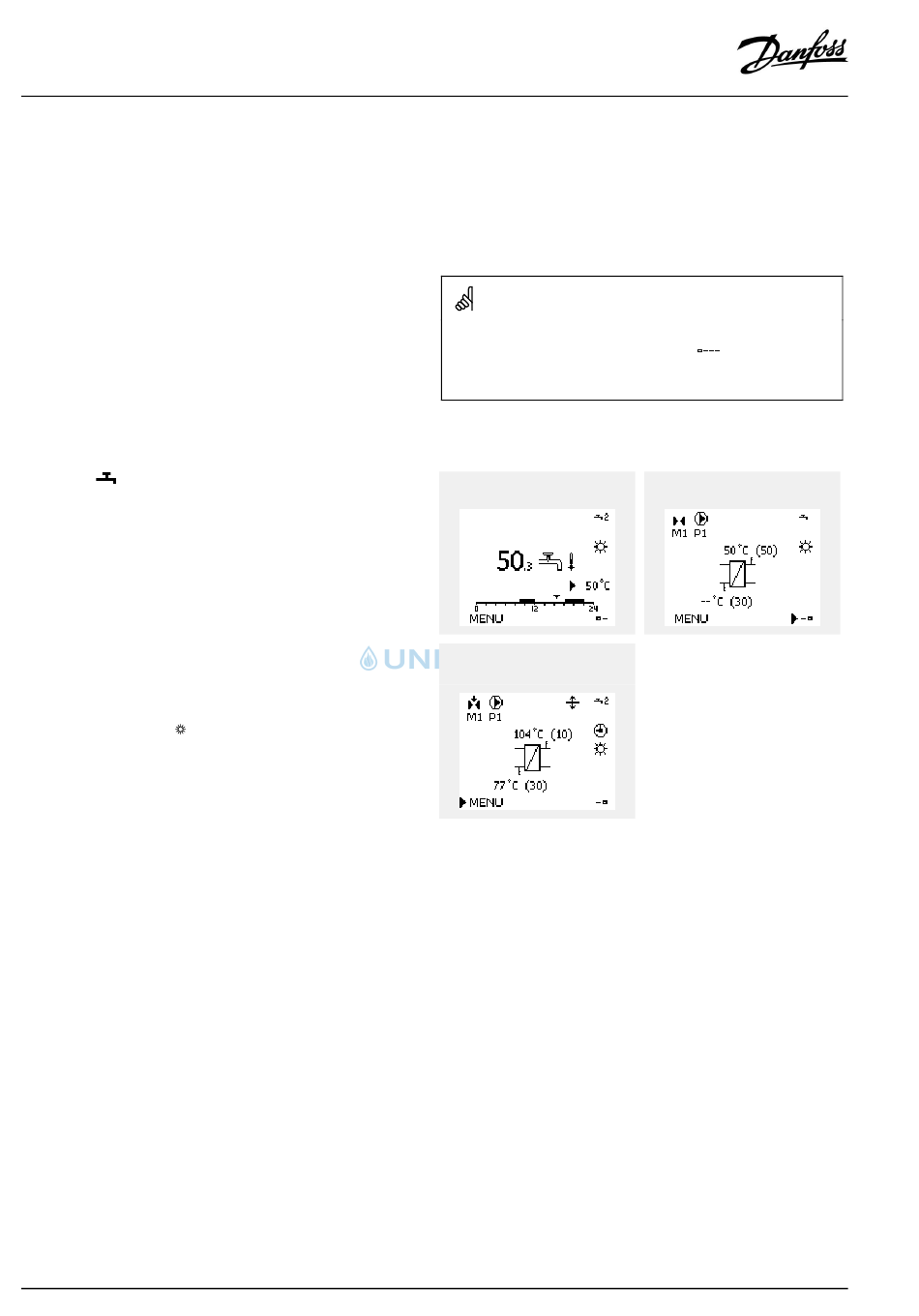

Übersichtsanzeige 1:
Beispiel für die Übersichtsanzeige
mit Einflussdarstellung:
) rechts unten im
Übersichtsanzeige 2:
AQ055186460331de-000401
