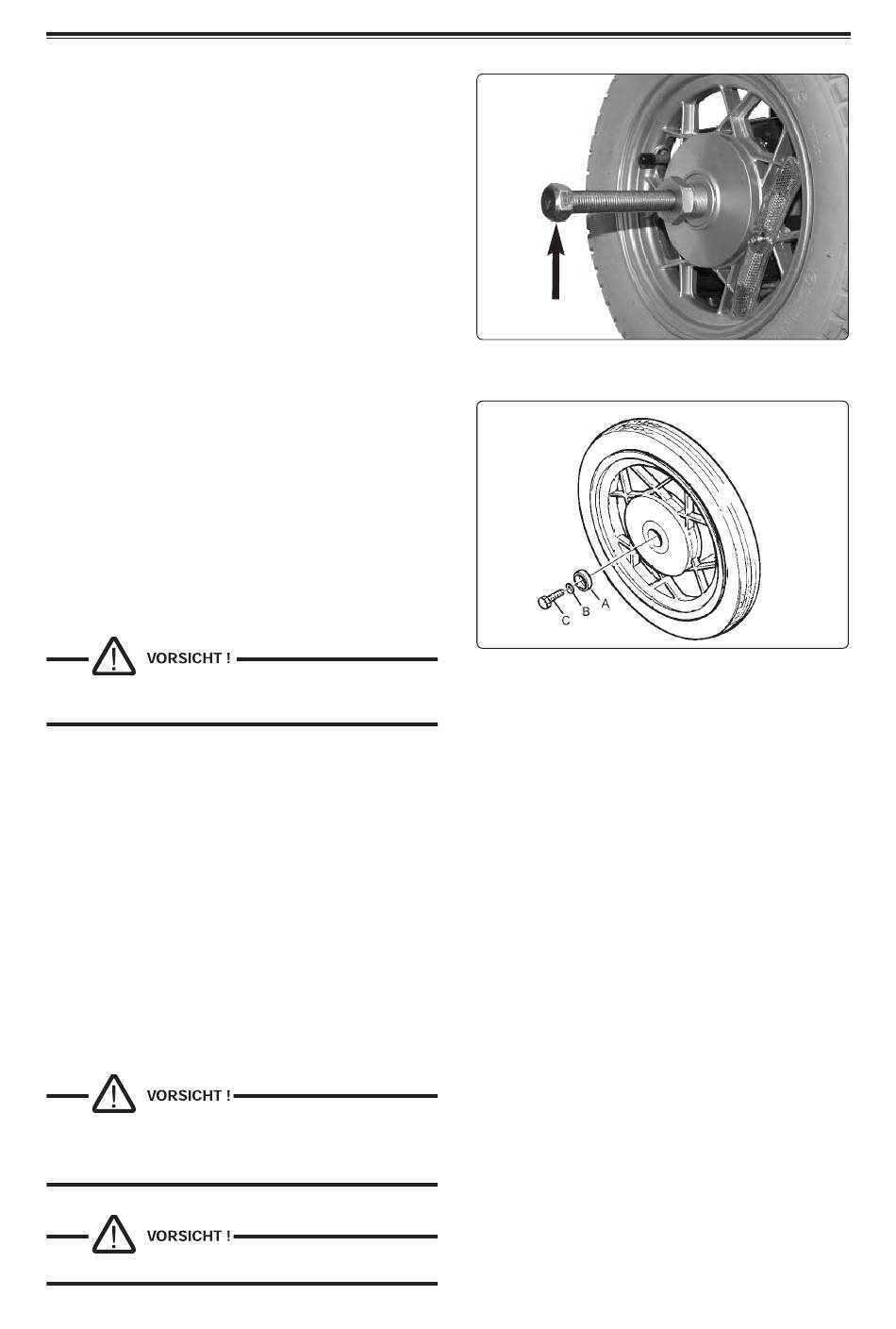

Auswechseln des Antriebsrads
Auswechseln des Antriebsrads
Ausbau des Hinterrads
1. Heben Sie das Rad an und bocken Sie das
Chassis des Rollstuhls auf, so daß das Rad
keine Bodenberührung mehr hat. Drehen Sie
den Kunststoffpfropfen aus dem Mittelloch.
2. Lösen und entfernen Sie Mittelschraube C,
Nordlock-Scheibe B und Felgensicherungs-
scheibe A, siehe Abbildungen rechts.
3. Ziehen Sie das Rad von der Achse. Falls das
Rad
zu
fest
Nabenabzieher 304103-99-0.
Einbau
1. Kontrollieren Sie, dass Radachse und Felge
nicht beschädigt sind. Bei Bedarf von Schmutz
und Rost reinigen. Beschädigte Teile aus-
wechseln.
2. Kontrollieren Sie, dass der Keil gut fest sitzt
und nicht beschädigt ist. Bei Bedarf neuen Keil
einbauen.
3. Schmieren Sie die Achse mit einer dünnen
Schicht
Kupferpaste
Art.nr: 1820540).
Vorsicht: Die Gewindebohrung der Radachse und den
Bolzen nicht mit Schmiermittel versehen!
4. Montieren Sie das Rad auf der Radachse.
Wenn notwendig, benutzen Sie einen Gummi-
hammer, wobei der Hammerkopfdurchmesser
nicht kleiner ist als 40mm. Versichern Sie sich
dass dieses Rad richtig auf der Radachse
montiert ist.
Wichtig! Zu kräftige Hammerschläge führen zu
Getriebeschäden!
5. Montieren Sie Felgensicherungsscheibe A,
Nordlock-Scheibe B und Mittelschraube C und
ziehen Sie das Rad fest.
Wichtig! Der Bolzen darf nur einmalig verwandt
werden. Ein ausgebauter Bolzen darf nicht wieder
verwendet werden.
Vorsicht! Es dürfen keine anderen Schrauben und
Unterlegscheiben verwendet werden als die hier
angeführten. Bei Bedarf von Schmutz und Rost reinigen.
Vorsicht! Verwenden Sie keinen Sicherungslack.
sitzt,
verwenden
(Würth
0893800x,
Sie
Nabenabzieher 304103-99-0
Befestigung des Hinterrads
12
