3.6. Antriebselektronik TC 750
anschließen
Turbopumpe und Antriebselektronik TC 750
HINWEIS
sind immer fest miteinander verbunden und
bilden eine Einheit.
Das Verbindungskabel 8a ist in gewünschter
Länge separat zu bestellen (siehe Kap. 11.
Zubehör).
➡ Die Schraube mit Zahnscheibe 8c aus der TC 750 (über
Anschluss X4) herausschrauben 1) .
➡ Stecker X4 am Verbindungskabel 8a in den Anschluss X4
an TC 750 einstecken und Schraube 8b einschrauben.
➡ Mit Schraube und Zahnscheibe 8c den Stecker X4 an
TC 750 befestigen 1) .
➡ Stecker X2 am Verbindungskabel 8a mit dem Netzteil
TPS 600/DCU 600 (siehe Kap. 11. Zubehör) am Anschluss
X2 verbinden.
➡ Mit Schraube und Zahnscheibe 8c (2 Stück; im
Lieferumfang des Kabels enthalten) den Stecker X2 am
Netzteil 105 befestigen 1) .
Nach Anlegen der Betriebsspannung führt die
ACHTUNG
TC 750 einen Selbsttest zur Überprüfung der
Versorgungsspannung durch.
Die Versorgungsspannung für die Turbopumpen
beträgt 140 VDC ±5% nach Norm EN 60 742.
Wird die Turbopumpe mit Anzeige- und Bediengerät
DCU 001/DCU 600 oder HPU 001 betrieben, ist der
Remotestecker 8d an TC 750 zu entfernen. Der Anschluss
erfolgt nach den zugehörigen Betriebsanleitungen.
1) nur bei Kabel PM 051 843 -T (siehe Kap. 11.)

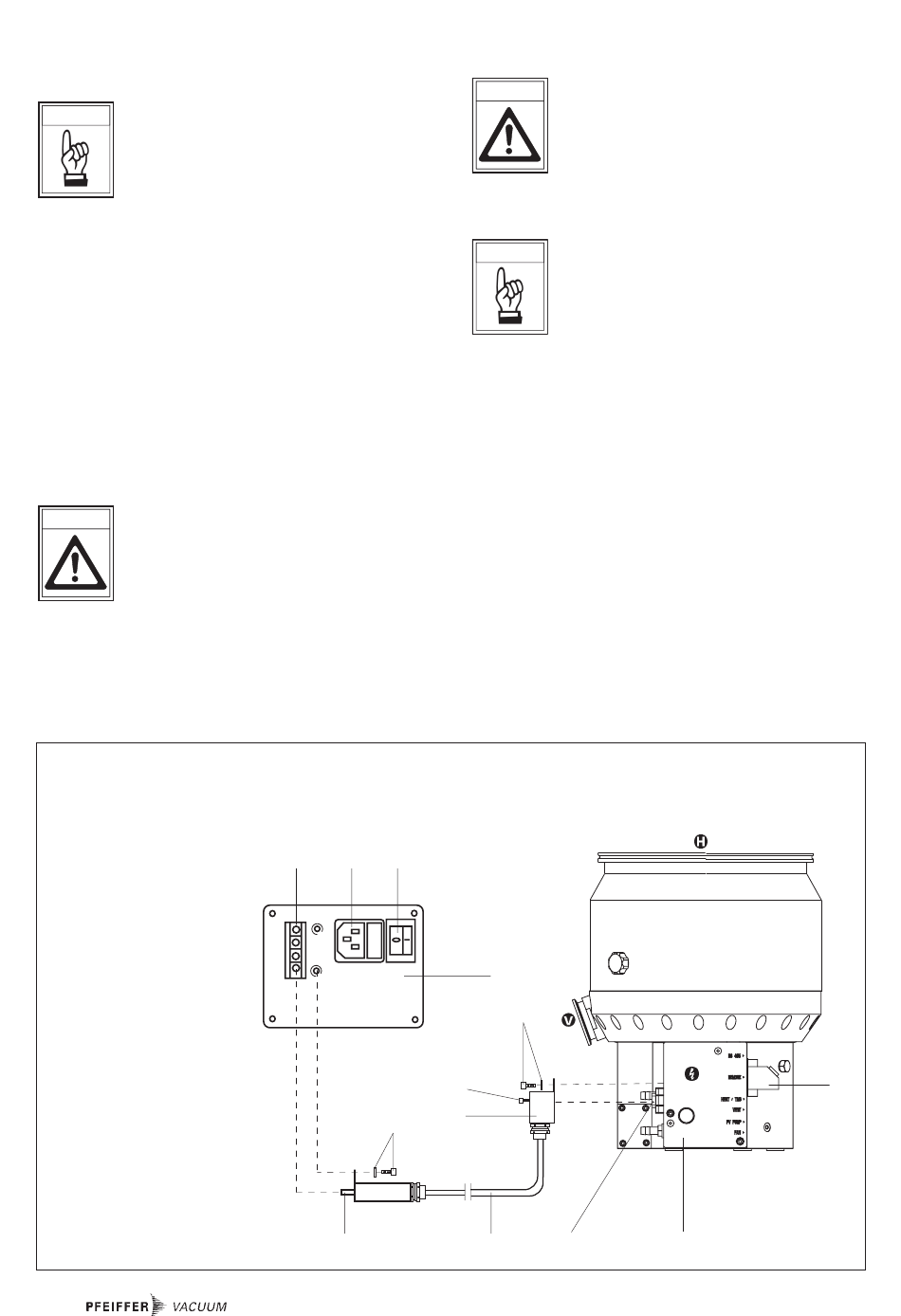

TC 750 mit Netzteil TPS 600/DCU 600 verbinden
X1 Netzanschluss
X2 Anschluss Netzteil TPS 600
X4 Anschluss TC 750
S1 Schalter EIN/AUS
8
Antriebselektronik TC 750
8a Verbindungskabel TC 750-TPS/DCU
8b Schraube
8c Schraube mit Zahnscheibe (3 Stück)
8d Remotestecker
105 Netzteil TPS 600
10
X2
X1
S1
8b
X4
8c
X2
3.7. Netzteil installieren
Zur Spannungsversorgung dürfen nur
ACHTUNG
Pfeiffer Vacuum Netzteile (siehe Kap. 11.
Zubehör) verwendet werden. Verwendung ande-
rer Netzteile nur in Absprache mit dem
Hersteller und Abgleich mit der gültigen Spezifi-
kation (Spezifikation der Netzteile auf Anfrage).
Betrieb mit TPS 600/DCU 600 nur im
HINWEIS
Anschlussbereich 185-265 V AC möglich.
Betrieb im Anschlussnennbereich 90-132 VAC
siehe Betriebsanleitung für "Pumpenbetrieb mit
DCU", PM 0547 BN.
Einzelheiten zum Netzteil TPS 600 siehe Betriebsanleitung
PM 0521 BN.
105
8c
X4
8a
8d
8
