Wartung
Eine Reparatur der Antriebselektronik der Turbopumpe ist nicht möglich. Im Falle eines Defekts können
Sie die komplette Antriebselektronik durch ein Ersatzteil austauschen.
Voraussetzungen
● Turbopumpe ist ausgeschaltet
● Das Vakuumsystem ist auf Atmosphärendruck geflutet
● Die elektrische Versorgung ist unterbrochen.
● Alle Kabel sind von der Antriebselektronik abgenommen.
● Alle Öffnungen sind mit den original Schutzdeckeln verschlossen.
7.4.1 Antriebselektronik demontieren
Benötigte Werkzeuge
● Torx Schraubendreher TX 10

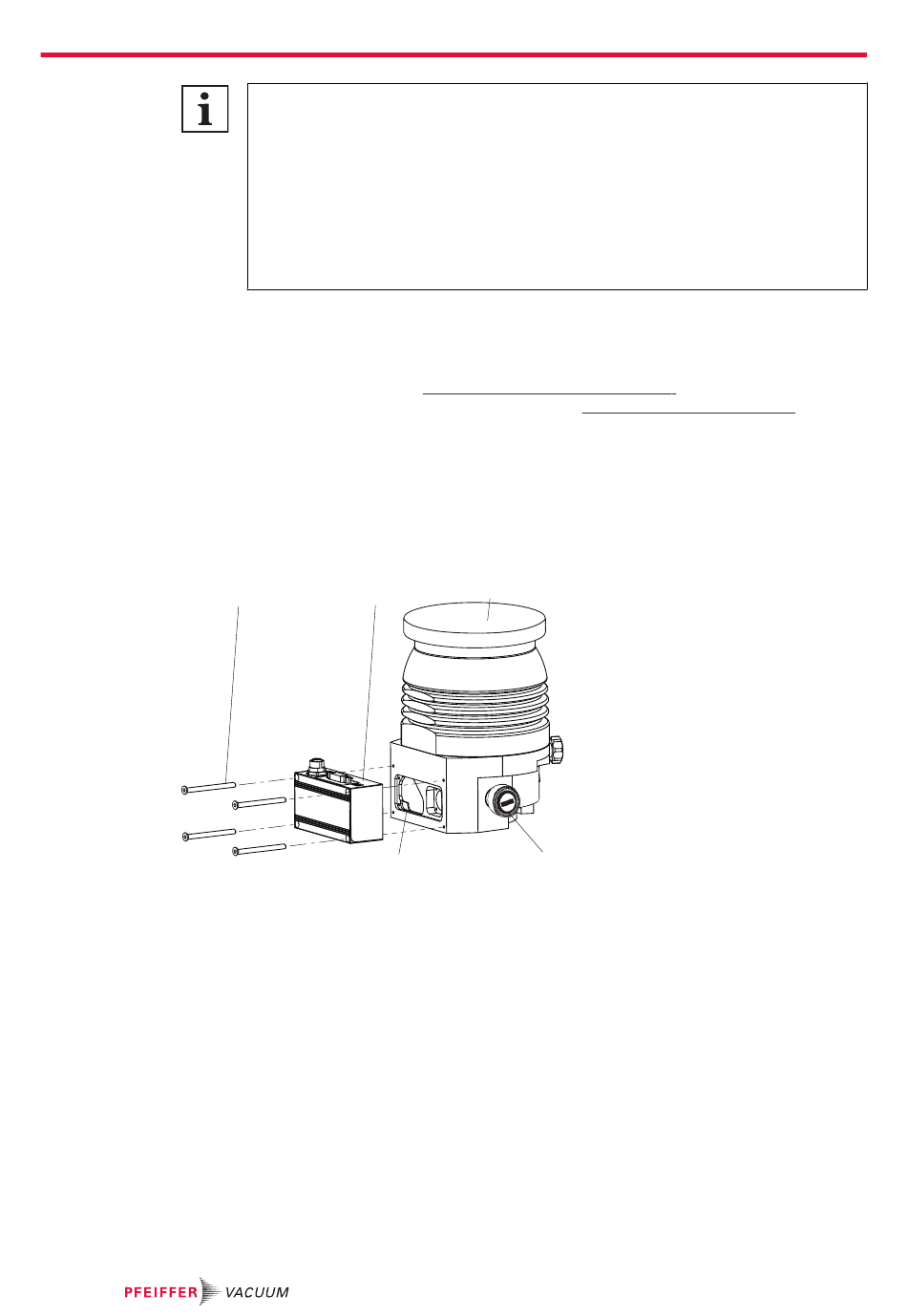

Abb. 21:
1 Torxschraube
2 Antriebselektronik
3 Schutzdeckel Hochvakuumanschluss
Vorgehen
1. Stellen Sie die Turbopumpe ggf. aufrecht.
2. Schrauben Sie alle 4 Torxschrauben aus der Antriebselektronik heraus.
3. Ziehen Sie die alte Antriebselektronik gerade von der Turbopumpe ab.
7.4.2 Antriebselektronik installieren
Benötigte Werkzeuge
● Torx Schraubendreher TX 10
● Kalibrierter Drehmomentschlüssel (Anziehfaktor ≤ 1,6)
42/60
Sicherung von kundenseitigen Einstellungen
Im Austauschgerät sind immer die werkseitigen Betriebsparameter voreingestellt. Alle kun-
denseitig vorgenommenen Einstellungen der original Antriebselektronik gehen nach einem
Austausch verloren. Zum Erhalt Ihrer persönlichen Einstellungen haben Sie folgende Mög-
lichkeiten:
1. Sichern Sie alle Ihre Einstellungen als Parametersatz in einem HPU.
2. Laden Sie einen gesicherten Parametersatz mittels HPU in die neue Antriebselektro-
nik.
3. Programmieren Sie individuelle Einstellungen in der neuen Antriebselektronik manuell.
4. Beachten Sie die Betriebsanleitungen der Antriebselektronik und des HPU.
2
1
5
Demontage der Antriebselektronik TC 110
(siehe Kapitel "Ausschalten", Seite
(siehe Kapitel "Fluten", Seite
3
4
4
Schutzdeckel Vorvakuumanschluss
5
Adapterplatte
36).
36).
