Sachschaden durch elektrostatische Entladungen
Die Nichtbeachtung der elektrostatischen Gefährdung von elektronischen Komponenten führt zu de-
ren Beschädigung oder Zerstörung.
► Stellen Sie ESD-Schutzmaßnahmen am Arbeitsplatz sicher.
► Beachten Sie DIN EN 61340 "Schutz von elektronischen Bauelementen gegen elektrostatische
Phänomene".
Sicherung von kundenseitigen Einstellungen
Im Austauschgerät sind immer die werkseitigen Betriebsparameter voreingestellt. Alle kun-
denseitig vorgenommenen Einstellungen der original Antriebselektronik gehen nach einem
Austausch verloren. Zum Erhalt Ihrer persönlichen Einstellungen haben Sie folgende Mög-
lichkeiten:
1. Sichern Sie alle Ihre Einstellungen als Parametersatz in einem HPU.
2. Laden Sie einen gesicherten Parametersatz mittels HPU in die neue Antriebselektro-
nik.
3. Programmieren Sie individuelle Einstellungen in der neuen Antriebselektronik manuell.
4. Beachten Sie die Betriebsanleitungen der Antriebselektronik und des HPU.
Eine Reparatur der Antriebselektronik der Turbopumpe ist nicht möglich. Im Falle eines Defekts können
Sie die komplette Antriebselektronik durch ein Ersatzteil austauschen.
Voraussetzungen
● Turbopumpe ausgeschaltet
● Turbopumpe abgekühlt.
● Vakuumsystem auf Atmosphärendruck geflutet
● Elektrische Versorgung unterbrochen
● Alle Kabel von der Antriebselektronik gelöst
● Alle Öffnungen mit original Schutzdeckeln und ggf. Schraubstopfen verschlossen.
Benötigte Werkzeuge
● Torx Schraubendreher TX 10
● Kalibrierter Drehmomentschlüssel (Anziehfaktor ≤ 1,6)
2
1

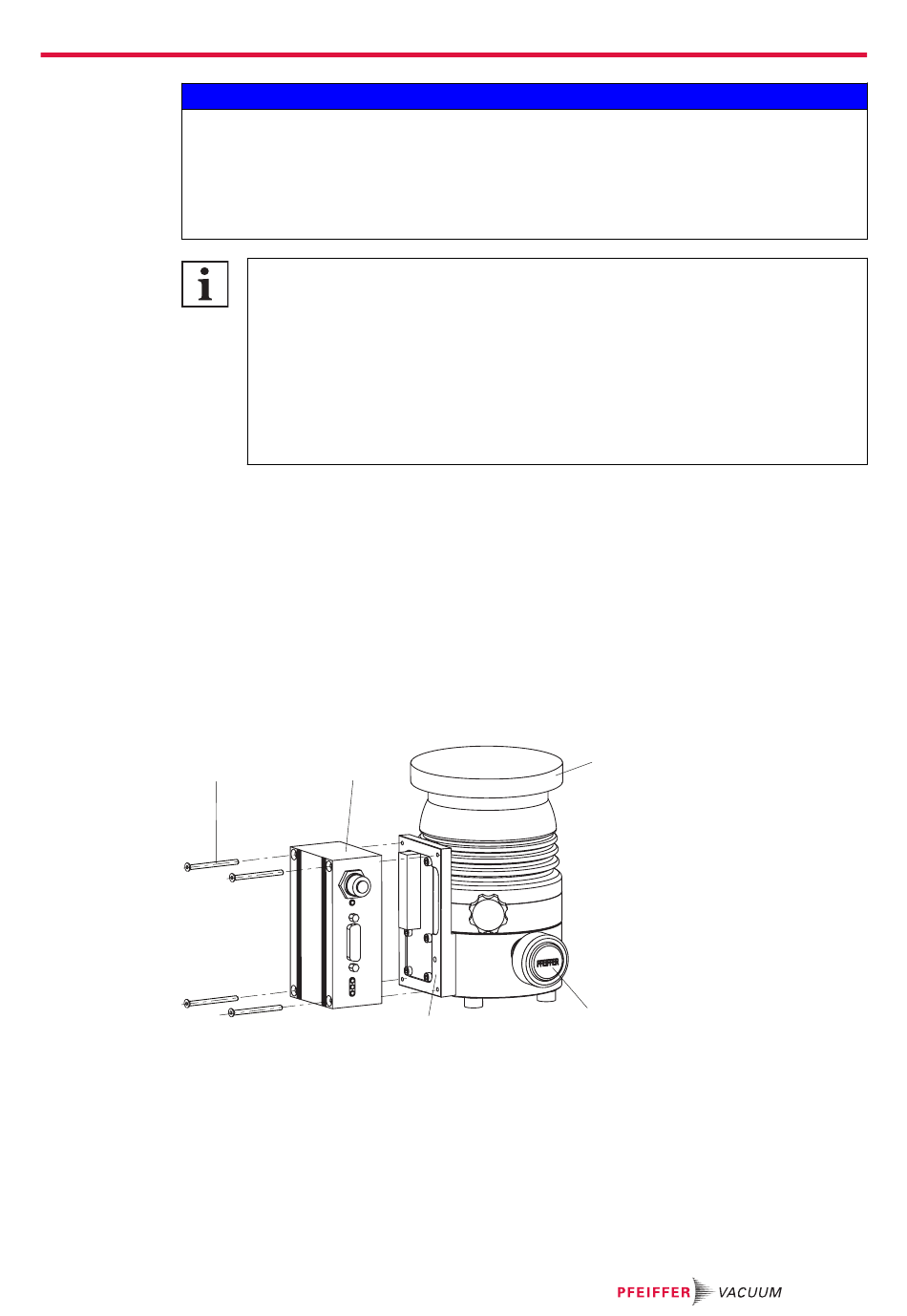

Abb. 16: Demontage und Montage der Antriebselektronik
1 Torxschraube
2 Antriebselektronik
3 Schutzdeckel Hochvakuumanschluss
Vorgehen
1. Stellen Sie die Turbopumpe ggf. aufrecht.
2. Schrauben Sie alle 4 Torxschrauben aus der Antriebselektronik heraus.
3. Ziehen Sie die alte Antriebselektronik gerade von der Turbopumpe ab.
HINWEIS
4
5
4 Schutzdeckel Vorvakuumanschluss
5 Adapterplatte
3
Wartung
