Wartung
1

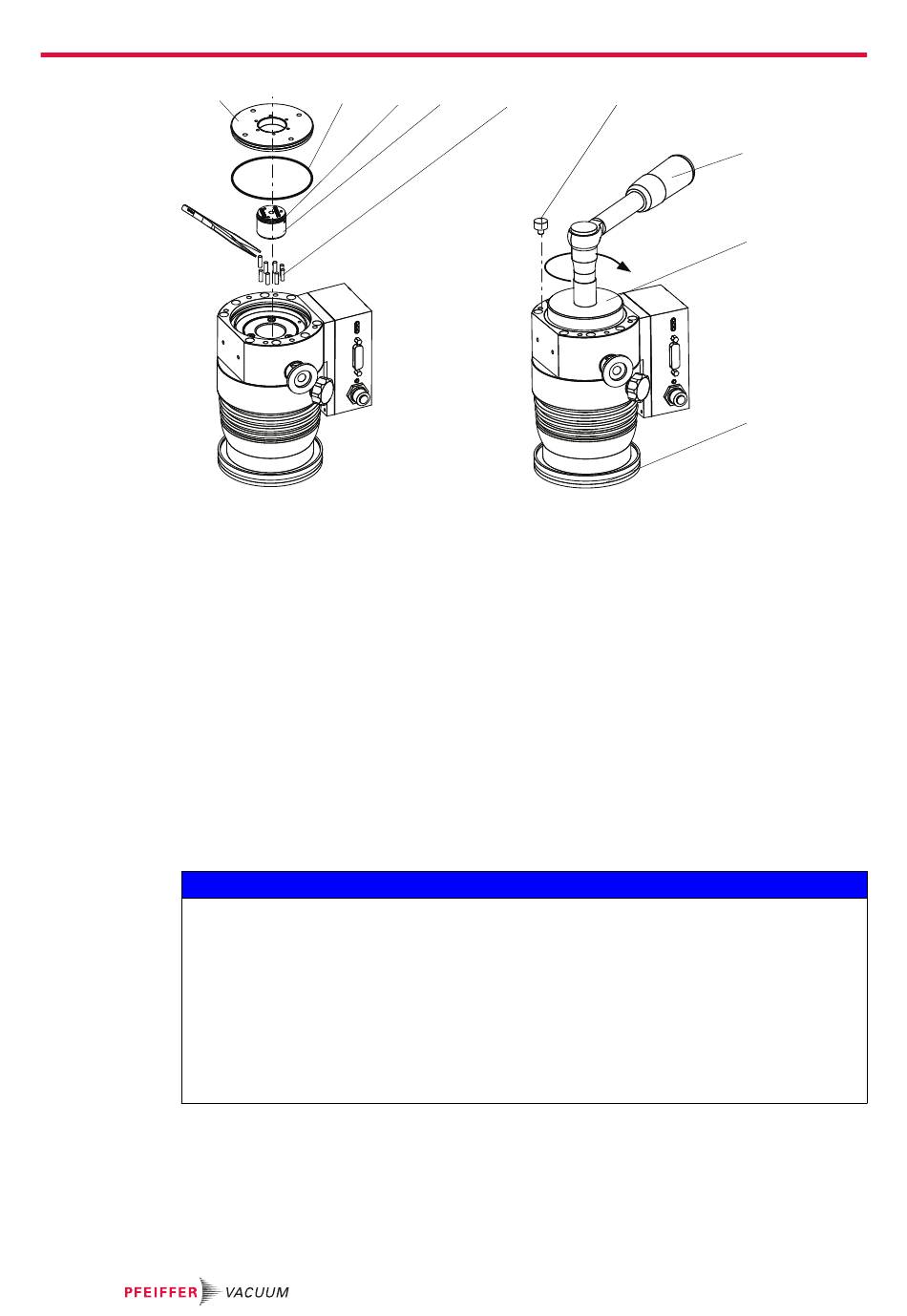

Abb. 15:
1 Verschlussdeckel
2 O-Ring
3 O-Ring, Betriebsmittelspeicher
4 Betriebsmittelspeicher
5 Kapillarstab (8×)
Betriebsmittelspeicher montieren
1. Setzen Sie alle neuen Kapillarstäbe mit der Pinzette ein.
2. Setzen Sie den neuen Betriebsmittelspeicher bis zu dessen O-Ring in die Lagerfassung ein.
3. Legen Sie den O-Ring in die Nut im Pumpenunterteil ein.
4. Montieren Sie den Verschlussdeckel.
5. Schrauben Sie den Verschlussdeckel fest.
6. Schrauben Sie die Gummi-Metallpuffer in das Pumpenunterteil ein.
7.4 Antriebselektronik austauschen
Schäden an Vakuumpumpe und Antriebselektronik durch unsachgemäßes Trennen von Kom-
ponenten
Auch nach Abschalten der Netzversorgung liefert die nachlaufende Vakuumpumpe elektrische Ener-
gie. Bei vorzeitiger Trennung von Vakuumpumpe und Antriebselektronik besteht die Gefahr eines
Massenschlusses und dadurch die Zerstörung von elektronischen Bauteilen.
► Trennen Sie Vakuumpumpe und Antriebselektronik niemals bei bestehender Netzverbindung
► Beobachten Sie die Drehzahl über die in der Antriebselektronik verfügbaren Parameter (z. B.
► Warten Sie den Stillstand der Vakuumpumpe ab (Drehzahl f = 0).
40/112
2
Betriebsmittelspeicher montieren
– Üben Sie keinen Druck auf den Betriebsmittelspeicher aus.
– Anziehdrehmoment: 13 Nm.
oder laufendem Rotor voneinander.
[P:398]).
3
4 5
6 Gummi-Metallpuffer
7 Drehmomentschlüssel
8 Spezialwerkzeug
9 Schutzdeckel
HINWEIS
6
7
8
9
