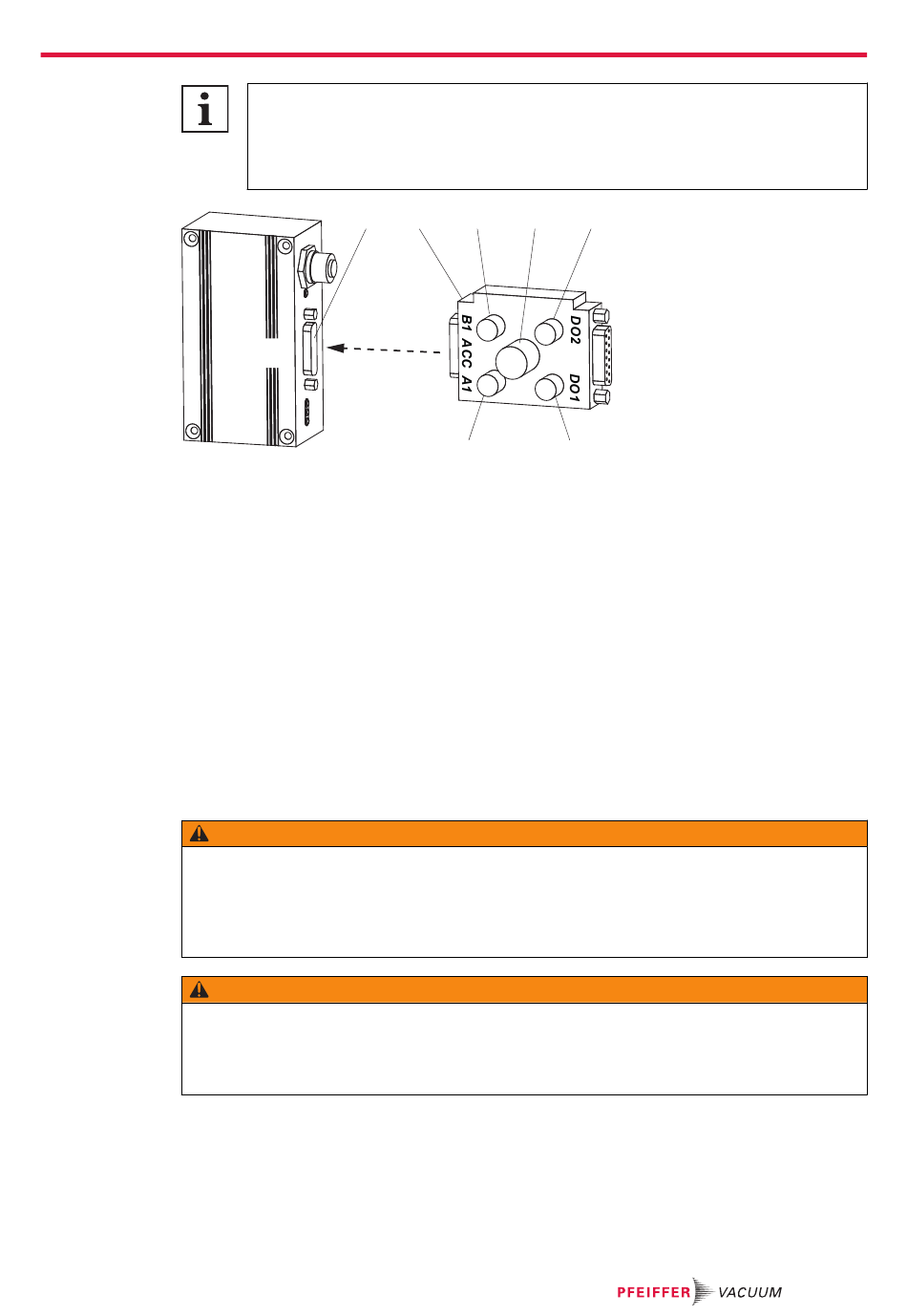

Abb. 11:
1 Multifunktionsanschluss X3
2 Adapter TCS
3 Zubehöranschluss B1
4 Anschluss RS-485
Vorkonfigurierte Zubehörgeräte anschließen
► Beachten Sie die Installationshinweise in den Betriebsanleitungen des betreffenden Zubehörs.
► Achten Sie auf die vorhandene Konfiguration bestehender Anschlüsse und Steuerleitungen.
► Schließen Sie nur passende Zubehörgeräte an die Antriebselektronik an.
Zusätzliches Zubehör verwenden
► Beachten Sie die Installationshinweise in den Betriebsanleitungen des betreffenden Zubehörs.
► Achten Sie auf die vorhandene Konfiguration bestehender Anschlüsse und Steuerleitungen.
► Verwenden Sie ggf. ein Pfeiffer Vacuum Steuergerät zum Konfigurieren.
5.6 Elektrische Versorgung anschließen
Lebensgefahr durch fehlende Netztrenneinrichtung
Die Vakuumpumpe und die Antriebselektronik sind nicht mit einer Netztrenneinrichtung (Hauptschal-
ter) ausgestattet.
► Installieren Sie eine Netztrenneinrichtung gemäß SEMI-S2.
► Sehen Sie einen Leistungsschalter mit einem Ausschaltvermögen von min. 10.000 A vor.
Verletzungsgefahr aufgrund nicht sachgerechter Installation
Durch unsichere oder nicht sachgerechte Installation entstehen gefährliche Situationen.
► Nehmen Sie keine eigenmächtigen Umbauten oder Veränderungen am Gerät vor.
► Sorgen Sie für die Integration in einen Not‑Aus‑Sicherheitskreis.
5.6.1 Turbopumpe erden
Pfeiffer Vacuum empfiehlt den Anschluss eines geeigneten Erdungskabels, um applikative Störeinflüs-
se abzuleiten.
Zubehörgeräte mit TC verbinden
● Die Verwendung von Pfeiffer Vacuum Zubehör über die Antriebselektronik ist über ent-
sprechende Verbindungskabel bzw. Adapter am Multifunktionsanschluss "X3" möglich.
● Konfiguration des gewünschten Zubehörausgangs über RS-485 mittels Pfeiffer Vacu-
um Steuergeräte oder PC.
1
X3
Beispiel für den Zubehöranschluss über Adapter TCS 12
WARNUNG
WARNUNG
2 3 4
7 6
5 Digitalausgang DO2
6 Digitalausgang DO1
7 Zubehöranschluss A1
5
Installation
29/112
