5.4.

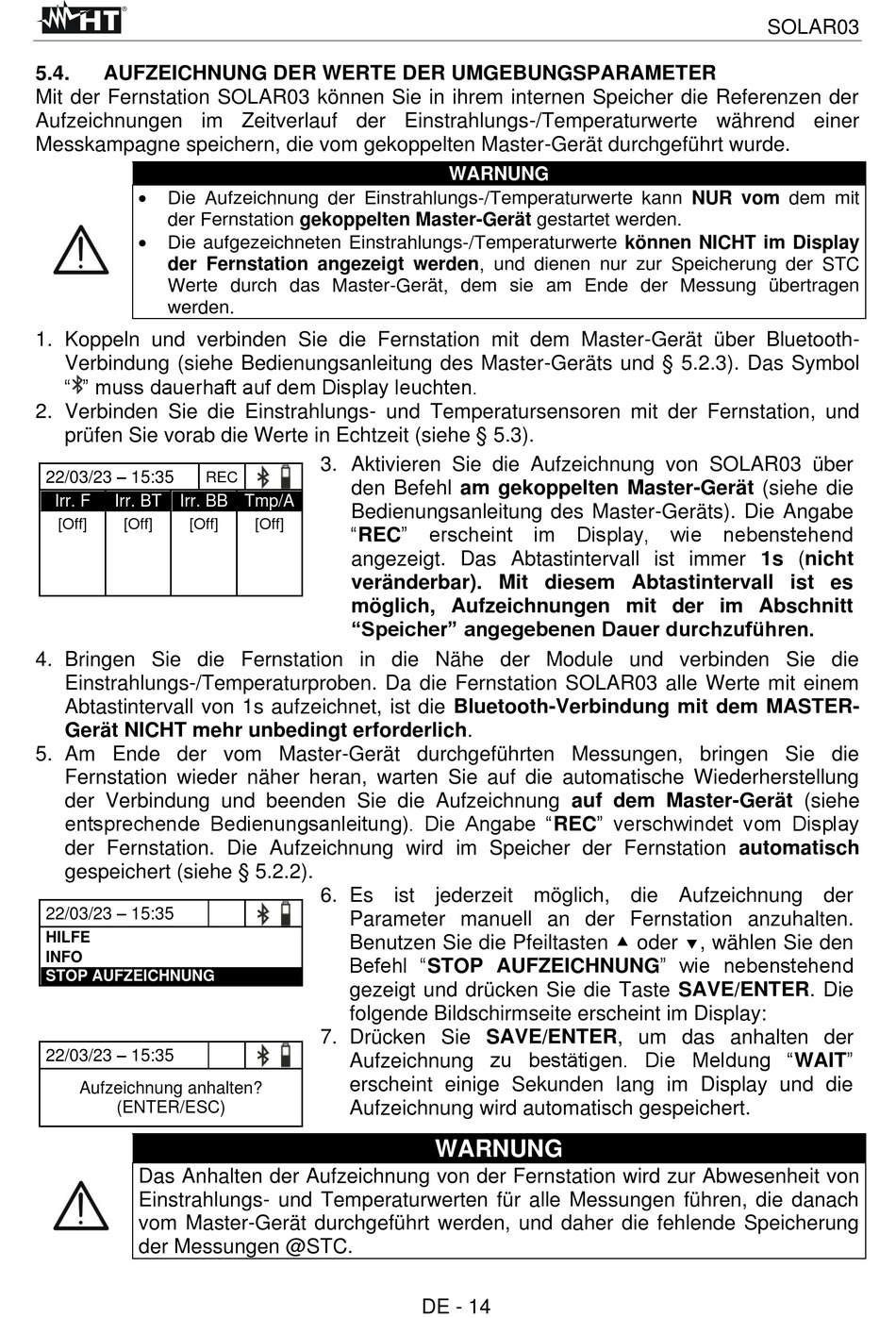

AUFZEICHNUNG DER WERTE DER UMGEBUNGSPARAMETER

Mit der Fernstation SOLAR03 können Sie in ihrem internen Speicher die Referenzen der
Aufzeichnungen im Zeitverlauf der Einstrahlungs-/Temperaturwerte während einer
Messkampagne speichern, die vom gekoppelten Master-Gerät durchgeführt wurde.
•
Die Aufzeichnung der Einstrahlungs-/Temperaturwerte kann NUR vom dem mit
der Fernstation gekoppelten Master-Gerät gestartet werden.
•
Die aufgezeichneten Einstrahlungs-/Temperaturwerte können NICHT im Display
der Fernstation angezeigt werden, und dienen nur zur Speicherung der STC
Werte durch das Master-Gerät, dem sie am Ende der Messung übertragen
werden.
1. Koppeln und verbinden Sie die Fernstation mit dem Master-Gerät über Bluetooth-
Verbindung (siehe Bedienungsanleitung des Master-Geräts und § 5.2.3). Das Symbol
" " muss dauerhaft auf dem Display leuchten.
2. Verbinden Sie die Einstrahlungs- und Temperatursensoren mit der Fernstation, und
prüfen Sie vorab die Werte in Echtzeit (siehe § 5.3).
22/03/23 – 15:35
Irr. F Irr. BT Irr. BB Tmp/A
[Off] [Off] [Off]
4. Bringen Sie die Fernstation in die Nähe der Module und verbinden Sie die
Einstrahlungs-/Temperaturproben. Da die Fernstation SOLAR03 alle Werte mit einem
Abtastintervall von 1s aufzeichnet, ist die Bluetooth-Verbindung mit dem MASTER-
Gerät NICHT mehr unbedingt erforderlich.
5. Am Ende der vom Master-Gerät durchgeführten Messungen, bringen Sie die
Fernstation wieder näher heran, warten Sie auf die automatische Wiederherstellung
der Verbindung und beenden Sie die Aufzeichnung auf dem Master-Gerät (siehe
entsprechende Bedienungsanleitung). Die Angabe "REC" verschwindet vom Display
der Fernstation. Die Aufzeichnung wird im Speicher der Fernstation automatisch
gespeichert (siehe § 5.2.2).
22/03/23 – 15:35
HILFE
INFO
STOP AUFZEICHNUNG
22/03/23 – 15:35
Aufzeichnung anhalten?
(ENTER/ESC)
Das Anhalten der Aufzeichnung von der Fernstation wird zur Abwesenheit von
Einstrahlungs- und Temperaturwerten für alle Messungen führen, die danach
vom Master-Gerät durchgeführt werden, und daher die fehlende Speicherung
der Messungen @STC.
3. Aktivieren Sie die Aufzeichnung von SOLAR03 über
REC
den Befehl am gekoppelten Master-Gerät (siehe die
Bedienungsanleitung des Master-Geräts). Die Angabe
[Off]
"REC" erscheint im Display, wie nebenstehend
angezeigt. Das Abtastintervall ist immer 1s (nicht
veränderbar). Mit diesem Abtastintervall ist es
möglich, Aufzeichnungen mit der im Abschnitt
"Speicher" angegebenen Dauer durchzuführen.
6. Es ist jederzeit möglich, die Aufzeichnung der
Parameter manuell an der Fernstation anzuhalten.
Benutzen Sie die Pfeiltasten
Befehl "STOP AUFZEICHNUNG" wie nebenstehend
gezeigt und drücken Sie die Taste SAVE/ENTER. Die
folgende Bildschirmseite erscheint im Display:
7. Drücken Sie SAVE/ENTER, um das anhalten der
Aufzeichnung zu bestätigen. Die Meldung "WAIT"
erscheint einige Sekunden lang im Display und die
Aufzeichnung wird automatisch gespeichert.
WARNUNG
WARNUNG
DE - 14
SOLAR03
 
oder , wählen Sie den
