Technische Daten zur seriellen Schnittstelle

Die digitale Schnittstelle für serielle Kommunikation beruht auf dem
genormten RS-232-Protokoll. Siehe Handgerät, Rückansicht auf Seite 47.
Das Radical-7 gibt standardmäßig ASCII 1-Textdaten über den seriellen
Anschluss aus. Der Benutzer kann jedoch einen anderen Ausgabemodus
wählen. Die serielle Schnittstelle des Radical-7 steht nur zur Verfügung,
wenn das Radical-7-Handgerät korrekt in die Dockstation eingesetzt ist.
Hinweis: RDS-2 verfügt über KEINE serielle RS-232-Schnittstelle.

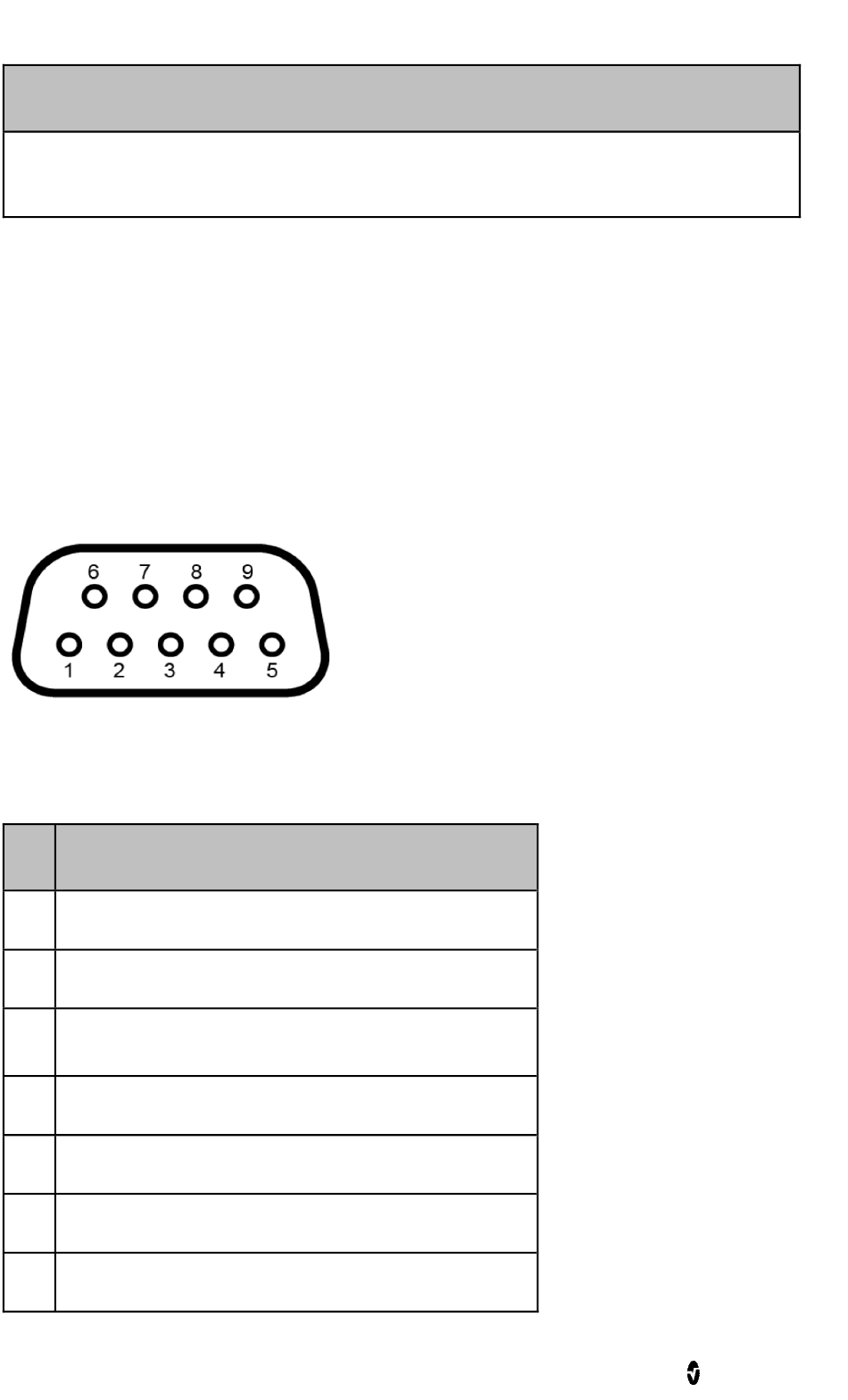

Die Polbelegung der RS-232-Anschlussbuchse ist in der folgenden Tabelle
angegeben:
Pol Signal-Bezeichnung
1 Nicht verwendet
2 Datenempfang – RS-232 ± 9 V (± 5 V/min)
3 Datenübertragung – RS-232 ± 9 V (± 5 V/min)
4 Nicht verwendet
5 Signal-Bezugsmasse für COM-Signale
6 Nicht verwendet
7 Nicht verwendet
