Bedienung über die Displayeinheit der RS200
E
D

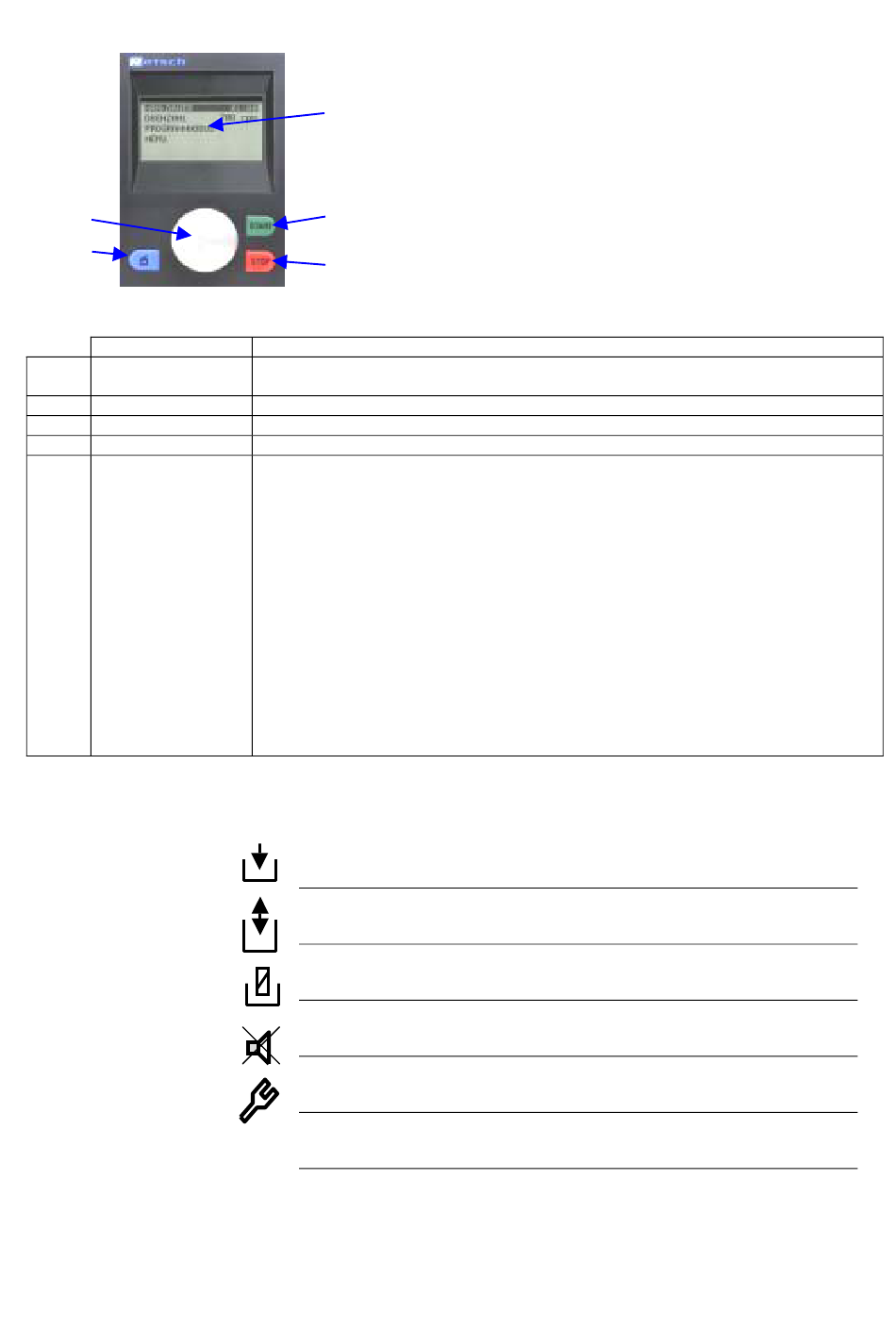

Abb.15 Bedienfeld
Benennung
A Display
B Taste START
C Taste STOP
D Taste
E Einstellknopf
©
15.11.2006 Retsch GmbH
Die Mühle bietet eine neue, sehr komfortable Bedienerfüh-
rung. Über ein Grafikdisplay mit Einknopfbedienung können
alle relevanten Daten eingegeben bzw. abgerufen werden.
A
Die Menüführung ist mehrsprachig.
B
C
Zeigt das Menü, die Parametereinstellungen, Bedienungshinweise und Feh-
leranzeigen an.
Startet den Mahlvorgang
Stoppt den Mahlvorgang
Öffnet die Mahlraumhaube
Durch Drehen und Drücken können alle Menüpunkte angewählt und Parame-
ter eingestellt werden.
Drehen 1
Durch Drehen können die verschiedenen Menüpunkte angewählt werden.
Angewählte Menüpunkte werden invers dargestellt.
Drehen 2
Einstellung von Parametern in geöffneten Menüpunkten (siehe Drücken 1)
Drücken 1
Angewählte Menüpunkte werden geöffnet
Drücken 2
Kurzes Drücken bestätigt die Einstellung der Parameter
Drücken 3
Dauerdrücken: Sprung zurück auf die 1. Menüebene
Symbole in der Displayeinheit
Programmmodus – Parameter übernehmen
Programmmodus – Programm ändern
Programmmodus – Programm löschen
Warnton aus
Service fällig
°C
Motor- oder Frequenzumrichter zu heiß
19
Funktion
