AS Torantriebe R50 230V Bedienungsanleitungen Und Installation

AS Torantriebe R50 230V Bedienungsanleitungen Und Installation

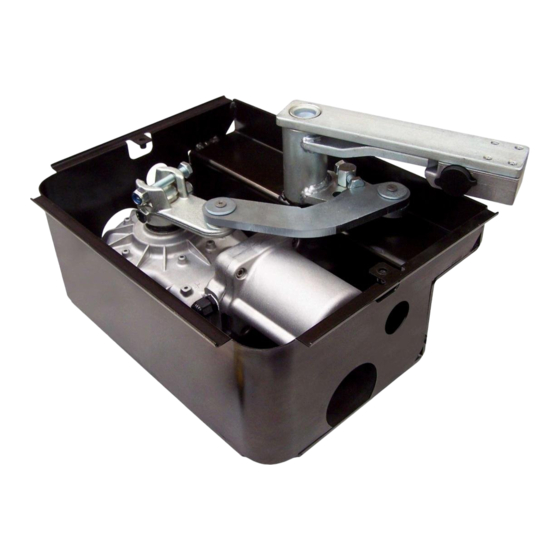

R50 unterflurantrieb

Werbung

R50 Unterflurantrieb
D
BEDIENUNGSANLEITUNGEN UND INSTALLATION
R50 230V
IL n.245-A
EDIZ. 18/05/2007

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für AS Torantriebe R50 230V

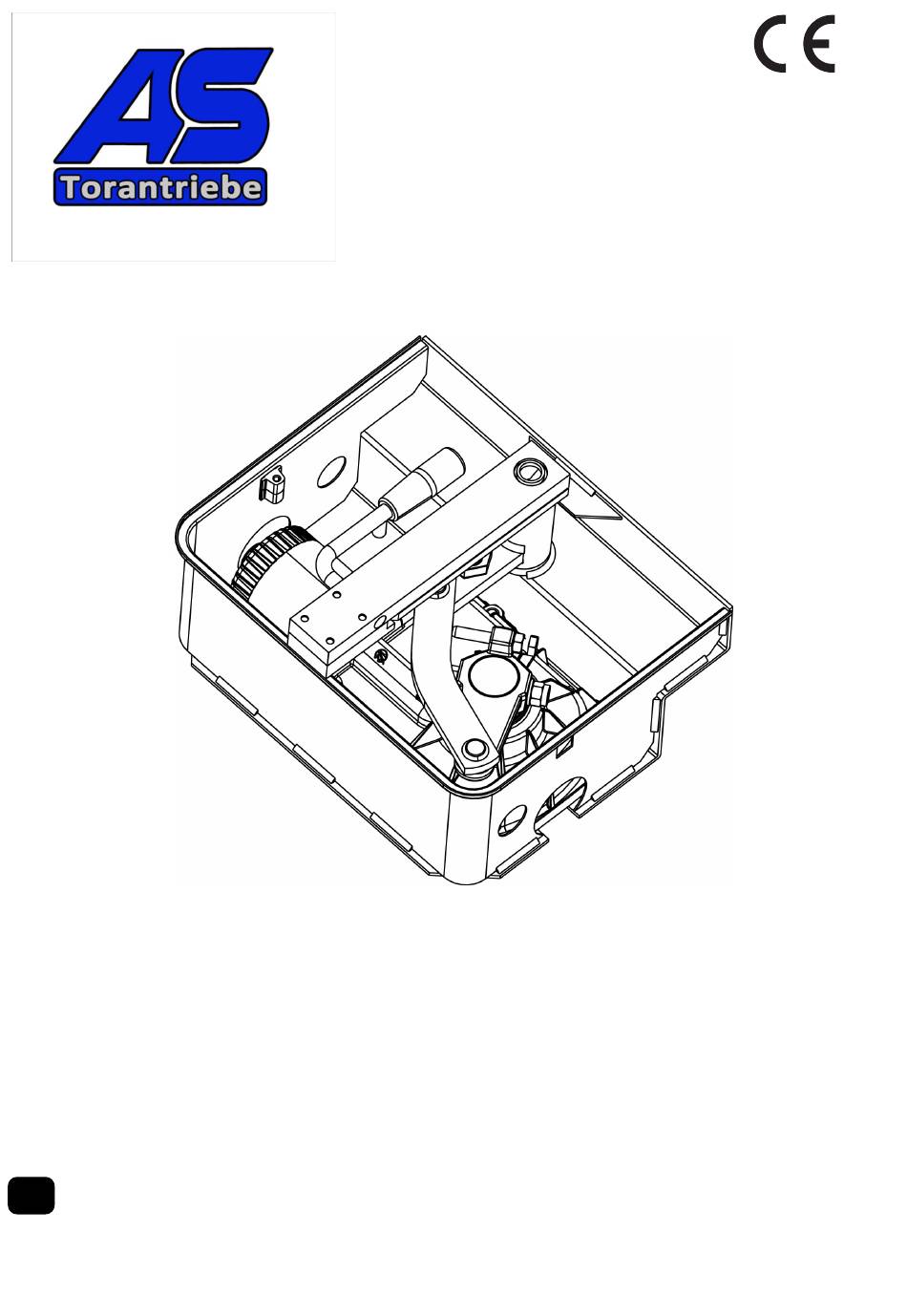

  • Seite 1 IL n.245-A EDIZ. 18/05/2007 R50 230V R50 Unterflurantrieb BEDIENUNGSANLEITUNGEN UND INSTALLATION...
  • Seite 2 WICHTIGE HINWEISE FÜR DEN INSTALLATEUR....19 KONFORMITÄTSERKLÄRUNG ..........19 TECHNISCHE DATEN ............20 INSTALLATIONSPLAN .............21 VORBEREITNDE ARBEITSSCHRITTE.........21 POSITIONIERUNG DES FUNDAMENTKASTENS UND DES HEBELSYSTEMS FÜR STEUERUNG UND FREIGABE ..22 INSTALLATION DES GETRIEBEMOTORS VULCAN....23 ELEKTRISCHE VERBINDUNGEN ........23 INSTALLATION DER FESTSTELLER AM ENDANSCHLAG..25 NOTFALLFREIGABE ............25...
  • Seite 3: Wichtige Hinweise Für Den Installateur

    WICHTIGE HINWEISE FÜR DEN INSTALLATEUR KONFORMITÄTSERKLÄRUNG Für tecnische Erläuterungen oder Installtionsprobleme verfügt V2 S.p.A. erklärt daß die Antriebe der Serie VULCAN den die Firma V2 S.p.A. über einen Kundendienst, der zu Bürozeiten folgenden Richtlinien entsprechen: unter der Telefonnummer (+39) 01 72 81 24 11 erreicht werden kann.
  • Seite 4: Technische Daten

    TECHNISCHE DATEN 120V 230V 2 x 800 Kg 2 x 800 Kg 2 x 800 Kg 2,5 x 550 Kg 2,5 x 550 Kg 2,5 x 550 Kg Max. Torflügelweite 3 x 400 Kg 3 x 400 Kg 3 x 400 Kg 3,5 x 350 Kg 3,5 x 350 Kg 3,5 x 350 Kg...
  • Seite 5: Vorbereitnde Arbeitsschritte

    INSTALLATIONSPLAN Kabel 4 x 1 mm (RX) Kabel 4 x 1 mm Stellantrieben VULCAN Innenfotozellen Kabel 2 x 1 mm (TX) Kabel 2 x 1,5 mm Blinkvorrichtung Kabel 4 x 1 mm (RX) Kabel RG-58 Antenne Außenfotozellen Kabel 2 x 1 mm (TX) Kabel 2 x 1 mm Schlüssel- oder Digitalwähler...
  • Seite 6 POSITIONIERUNG DES FUNDAMENTKASTENS UND DES HEBELSYSTEMS FÜR STEUERUNG UND FREIGABE 1. Je nach Raumbedarf ein Fundament ausheben (eine gute Drainage ist empfehlenswert, um Wasserstau zu vermeiden). 2. Den Kasten in die ausgehobene Grube einsetzen, wobei der Stift mit der Scharnierachse ausgerichtet sein muss. 3.
  • Seite 7: Elektrische Verbindungen

    INSTALLATION DES GETRIEBEMOTORS VULCAN 1. Getriebemotor im Inneren des Fundamentkastens positionieren. 2. Getriebemotor am Fundamentkasten durch Anziehen der 4 Muttern befestigen. 3. Die Pleuelstange des Motors an die Motorwelle montieren und die Schraube mit der selbstblockierenden Mutter festziehen. 4. Die Pleuelstange des Motors mit dem Steuerbügel durch Biegen des Hebels verbinden.
  • Seite 8 INSTALLATION DER FESTSTELLER AM NOTFALLFREIGABE ENDANSCHLAG Bei elektrischem Stromausfall kann man durch Betätigen des Motors die mechanische Freigabe des Tors bewirken. 1. Tor auf maximale Schließposition stellen, dann die Mitgelieferten Freigabehebel einführen und gegen den Endanschlagsschraube wie in der Abbildung aufgeführt Uhrzeigersinn um 180°...
