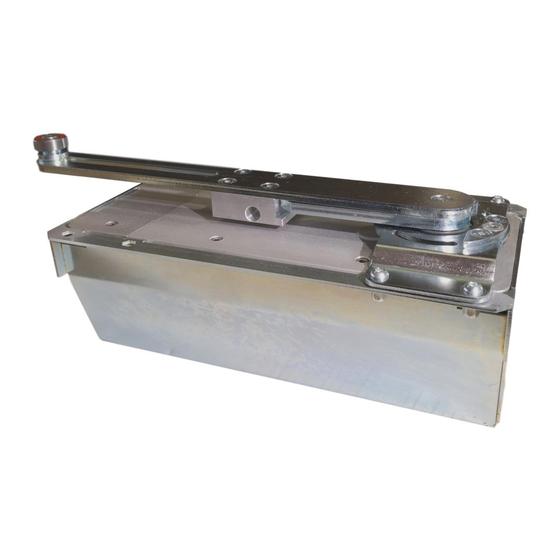

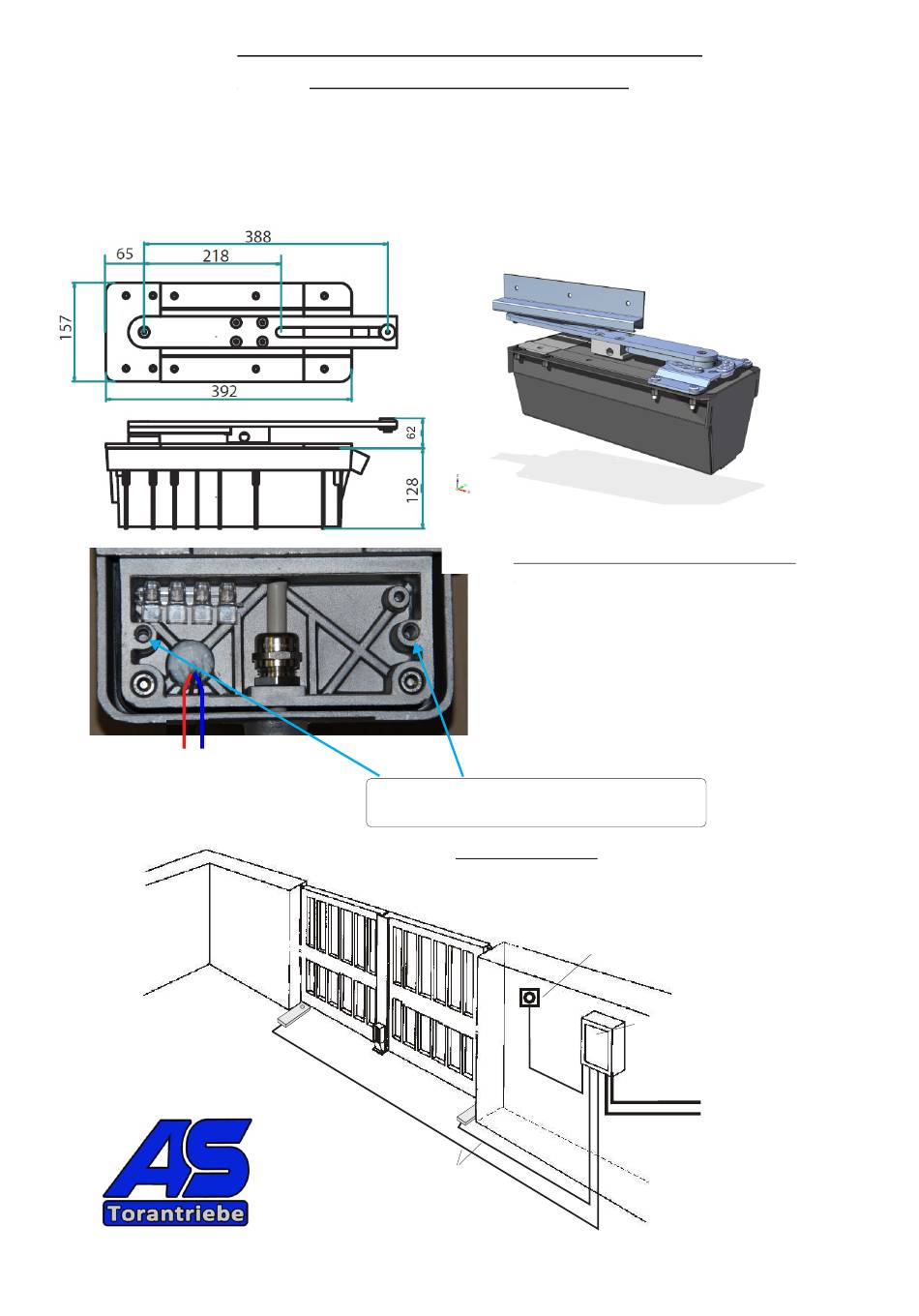

Montageanleitung Drehtorantrieb
Selbsthemmde Version / Endanschläge AUF - ZU einstellbar!
Wasserdichter Getriebemotor mit Gehflügelfunktion über die Motorsteuerung.
Einbaugehäuse einbetonieren und den Antrieb hineinstellen, wichtig hierbei ist das der Drehpunkt
Tor und der Drehpunkt Antrieb nicht weiter als 140mm versetzt sind - siehe Skizze.
Die Torendlagen für AUF und ZU sind am Antrieb einstellbar.
+ -
24V DC
An der Hausener Str. 5
Tel.: 08223/96173-0
D - 89367 Waldstetten
Fax: 08223/96173-20
www.as-torantriebe.de
schmidantriebe@aol.com
Typ: R18 Unterflur 24V
INFO - die Schrauben der Abdeckung dürfen
max. mit 13Nm angezogen werden
Stromlaufplan
2 x 1,5²
Technische Daten Typ: R18 - 24V DC
Anschluss:
Leistung:
Gewicht:
max. Flügellänge:
Öffnunswinkel:
Öfnungszeit:
Getriebe:
Notentriegelung:
2x0,8² mm ( Schlüsselschalter )
Motorsteuerung
Zuleitung 230 V
evtl.
Steuerleitung
2x0,8² mm
12/2020
24V DC
200 W
15kg
3,0m
85° bis 120°
ca 8-10 Sek. je nach Softlauf
selbsthemmend
im Schlittenarm integriert
