ESX VISION ANDROID-Serie Einbauanleitung Seite 8

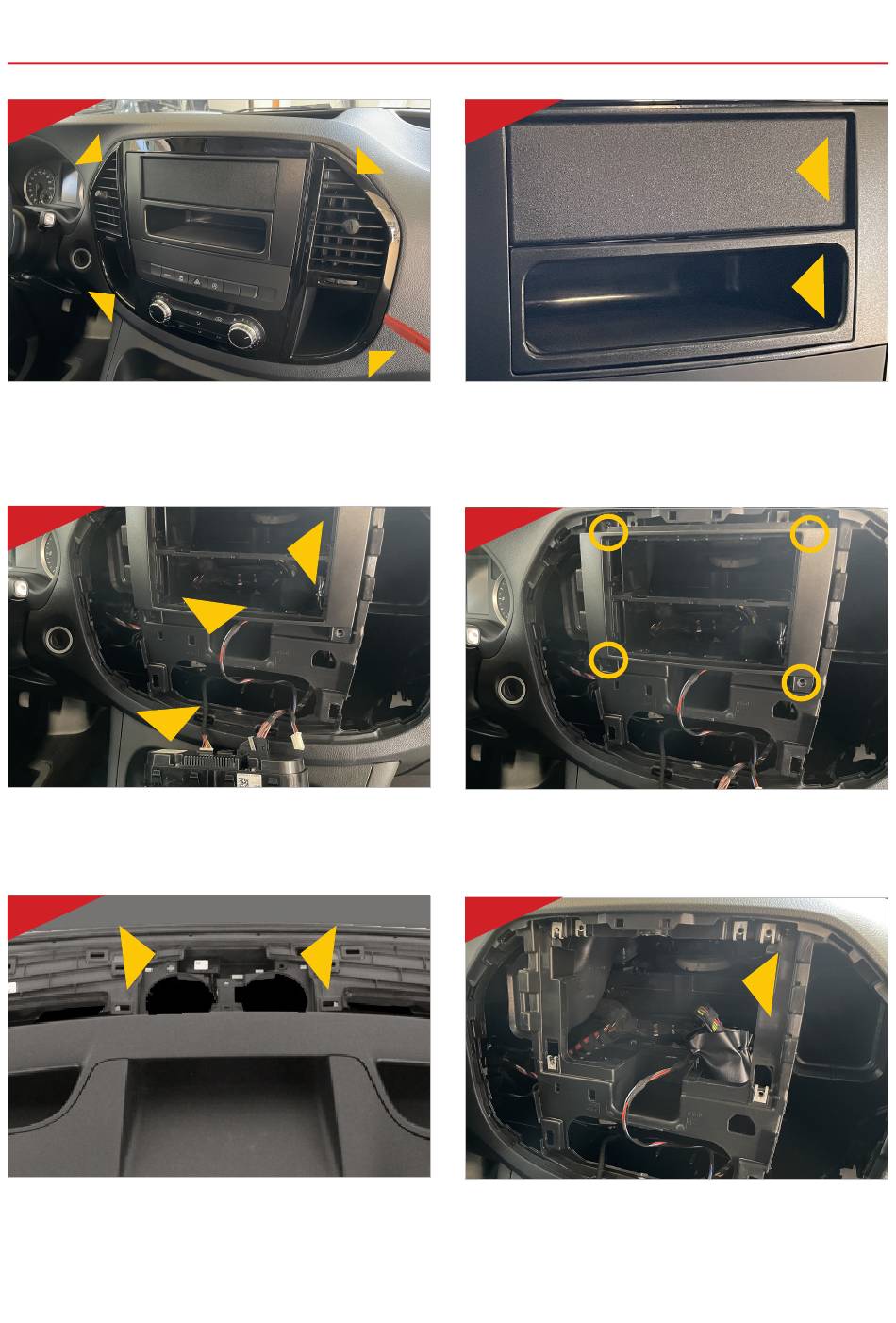

EINBAUSCHRITTE
1
Beginnen Sie mit dem Herausclipsen des äuße-
ren Rahmens. Benutzen Sie dafür einen geeigne-
ten Montagekeil. Legen Sie danach den Rahmen
beiseite, er wird nicht mehr benötigt.
3
Ziehen Sie dann die Bedieneinheit der Klimaan-
lage sowie die Bedienleiste darüber nach vorne
heraus und entfernen alle Anschlussstecker.
5
Positionieren Sie nun die Antennen für GPS und
4G/LTE in der Mitte unter der Abdeckung an der
Windschutzscheibe. Führen Sie dann alle An-
schlusskabel durch das Armaturenbrett in die Mit-
te zum Radioschacht.
8
2
Entnehmen Sie die Ablagefläche und Verblen-
dung darüber. Legen Sie diese beiseite, diese
werden nicht mehr benötigt.
4
Lösen Sie die 4 Schrauben (T25) des inneren
Rahmens wie oben markiert. Legen Sie danach
den Rahmen beiseite, er wird nicht mehr benötigt.
6
Benutzen Sie die Öffnungen hinten am Radio-
schacht, um alle relevanten Anschlusskabel nach
vorne durchzuführen.
