ESX VISION ANDROID-Serie Einbauanleitung Seite 4

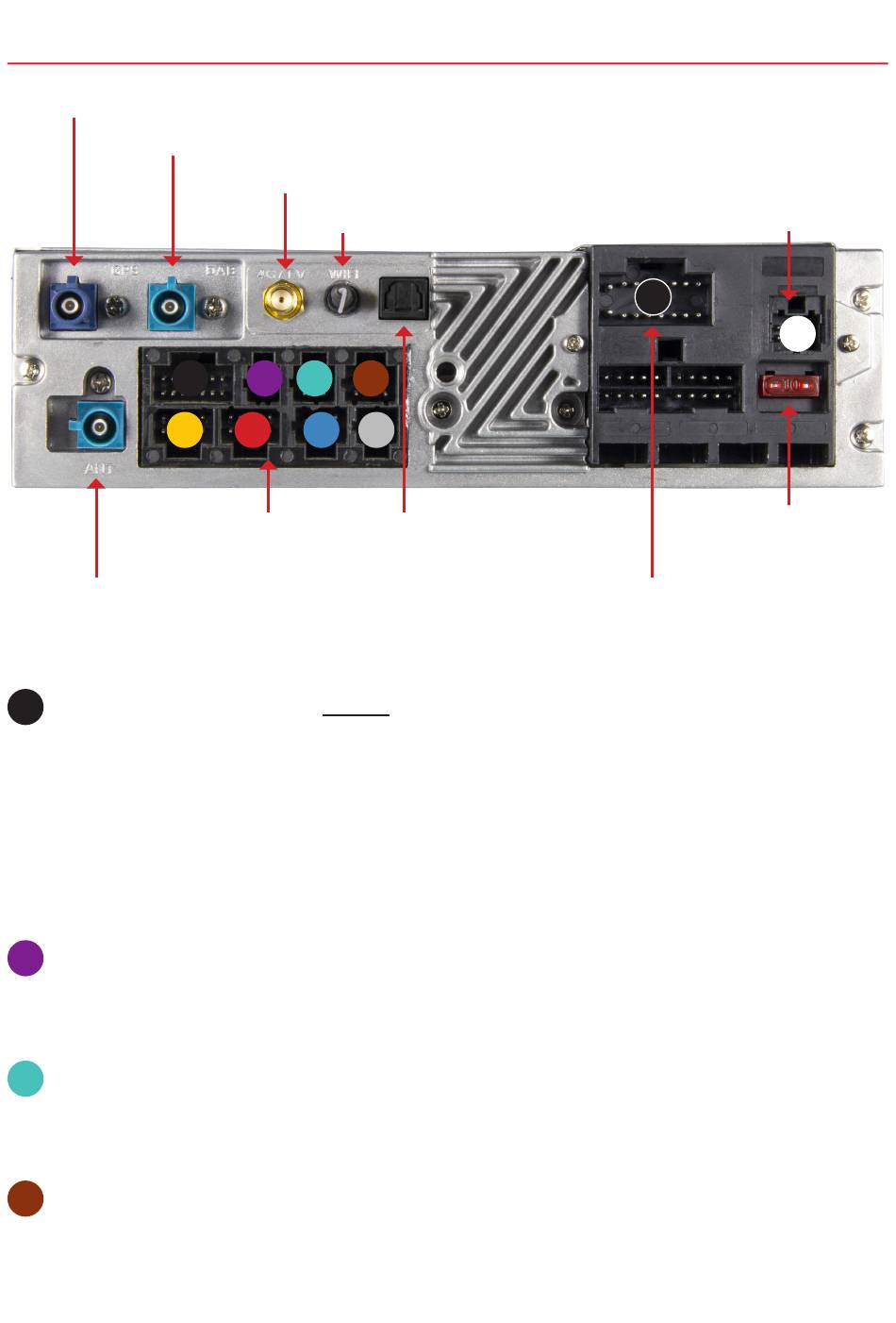

ANSCHLUSSBESCHREIBUNG
GPS-Antenne
DAB-Antennen-Anschluss vom Fahrzeug (brauner Stecker)
Anschlüsse für die
Radio-Antennen-Anschluss (FM/AM) vom Fahrzeug
S
Der System-Kabelsatz ist NICHT im Lieferumfang enthalten.
Je nach Fahrzeugtyp müssen die folgenden CAN-Bus Adapter-Sets separat erworben werden:
VNA-CAN-MV-ISO für Fahrzeuge mit ISO-Anschluss
VNA-CAN-MV-QL für Fahrzeuge mit Quadlock Anschluss
Schließen Sie den schwarzen Stecker (16-pol) an S1 und den weißen Stecker (8-pol) an S2 an,
welche sich am Kabelbaum des jeweiligen CAN-Bus Dekoder befinden.
B USB-Anschluss (4-poliger Stecker, lila)
Verwenden Sie diesen USB-Anschluss für USB-Speichermedien. Das Kabel kann zum Beispiel ins
Handschuhfach verlegt werden, damit die USB-Buchse dort zugänglich ist.
C
4G/LTE-Dongle (6-poliger Stecker, türkis)
Beachten Sie dazu die Hinweise auf Seite 10.
D
Adapterkabel für werksseitigen USB-Anschluss 2 (8-poliger Stecker, braun)
Verbinden Sie das Adapterkabel mit dem Anschluss des werksseitigen USB-Anschlusses.
Verwenden Sie diesen USB-Anschluss in Verbindung mit der Media Connect Funktion, um Ihr
Android Smartphone mit dem Naviceiver zu verbinden.
4
4G/LTE-Antenne
WiFi-Antenne
A B C
E F G
Kabelsätze
D
H
Optischer Stereo
Audioausgang (S/PDIF)
System-Kabelsatz
S1
S2
Sicherung 10 A
System-Kabelsatz
