Gps-Antenne - ESX VISION ANDROID-Serie Einbauanleitung

EINBAUHINWEISE

GPS-Antenne

Die GPS-Antenne sollte waagerecht auf das Armaturenbrett mit der Klebe-
seite nach unten geklebt werden. Bei einer metallbedampften Scheibe ist
kein Empfang möglich. Wählen Sie eine ebene Stelle mit freier Sicht auf
den Himmel. Die Stelle sollte sich etwa 50 - 70 cm vom Hauptgerät entfernt
befinden, andernfalls vermindert sich die GPS-Messgenauigkeit. Bei der Ins-
tallation der GPS-Antenne im Fahrzeug wird die GPS-Genauigkeit durch die
Installationsposition und die Karosserieform des Fahrzeugs bestimmt. Die
Genauigkeit ist normalerweise geringer, wenn die GPS-Antenne im Armatu-
renbrett installiert wird.
HINWEIS: Bei der Erstinbetriebnahme des Geräts und der Erstinstallation der Navigation-Software
kann es vorkommen, dass die Suche nach GPS-Signalen bis zu 30 Minuten dauern kann. Nachdem
genug GPS-Satelliten zur Positionsbestimmung gefunden wurden, werden diese dauerhaft im Gerät
gespeichert und somit schneller gefunden. Sollten danach keine GPS-Satelliten gefunden werden bzw.
der GPS-Empfang schlecht sein, beachten Sie bitte folgende Hinweise:
Damit die Navigations-Software einwandfrei funktioniert, muss ein ausreichender GPS-Empfang auf
dem Naviceiver sichergestellt sein. Dieser wird maßgeblich von der Einbauposition der GPS-Antenne
im Fahrzeug beeinflusst. Stellen Sie deshalb sicher, dass die GPS-Antenne fachgerecht in Ihrem Fahr-
zeug installiert ist, um den bestmöglichen Empfang zu gewährleisten.
Der GPS-Empfang kann je nach Standort oder den topografischen Begebenheiten im Empfangsbereich
variieren und so die Funktionalität der Navigations-Software beeinflussen. Der GPS-Empfang ist auch
abhängig vom lokal vorherrschenden Satellitenempfang, der durch aktuelle oder globale Ereignisse
beeinträchtigt sein könnte.
Unter Umständen kann der GPS-Empfang auch durch elektronische Geräte wie Smartphones, induk-
tive Ladeschalen oder durch Mautgeräte (z.B. Telepass, GO-Box etc.) in der Nähe der GPS-Antenne
beeinträchtigt werden. Positionieren Sie in diesem Fall die elektronischen Geräte neu.

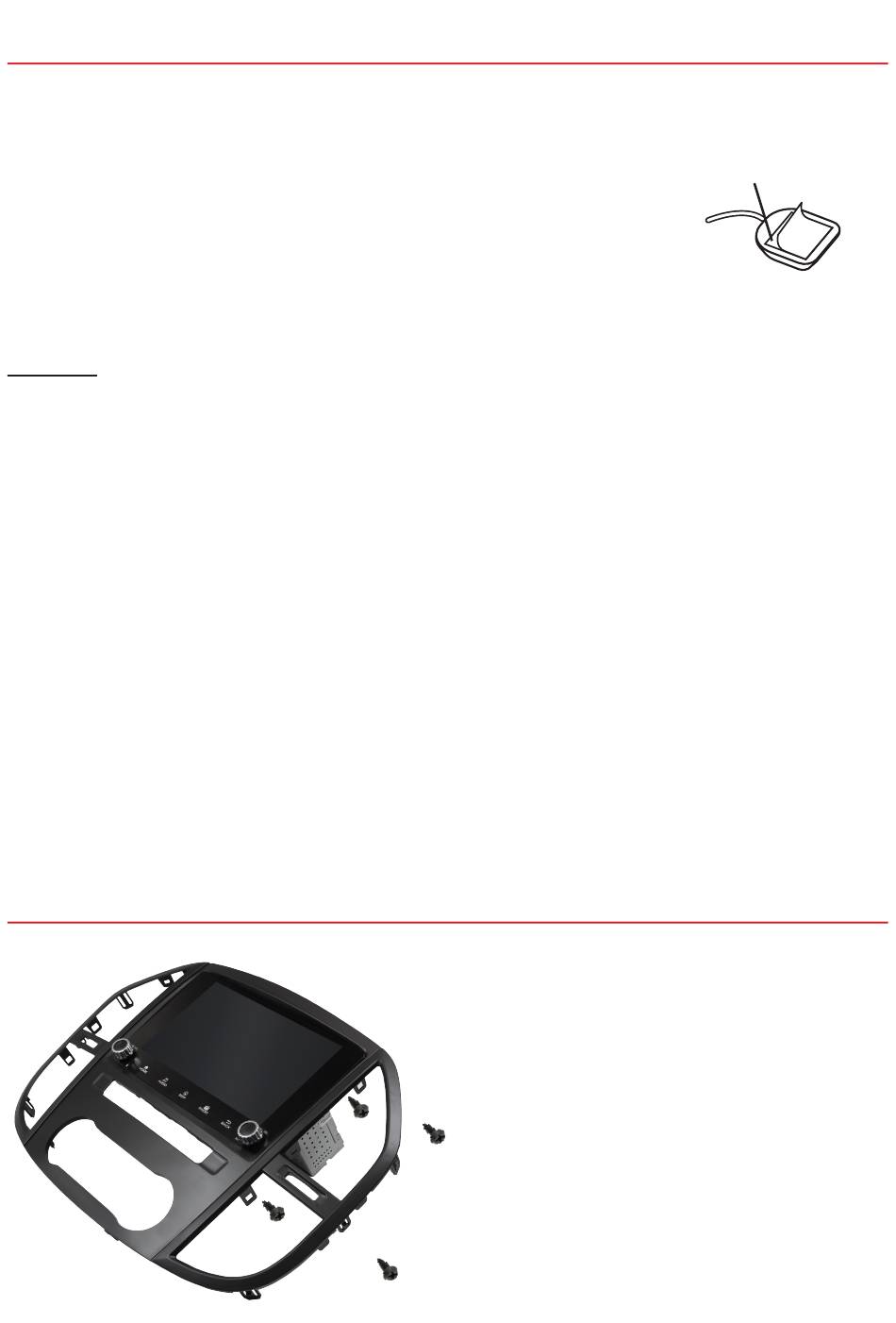

VORMONTAGE
Bevor Sie mit der Installation beginnen, müs-
sen Sie den ESX Smart Naviceiver vormontie-
ren.
Schieben Sie dazu das Gerät durch die bei-
liegende Einbaublende. Das Gerät muss dann
mit den 4 beiliegenden Kreuzschlitz Schrauben
2,5 x 9,5 mm mit dem Rahmen verschraubt
werden. Benutzen Sie nur die beiliegenden
Schrauben, andernfalls kann der Rahmen und/
oder der Bildschirm beschädigt werden.
Entfernen Sie die Fo-
lie an der Unterseite
der GPS-Antenne
7
