ESX VISION ANDROID-Serie Einbauanleitung Seite 9

EINBAUSCHRITTE
6

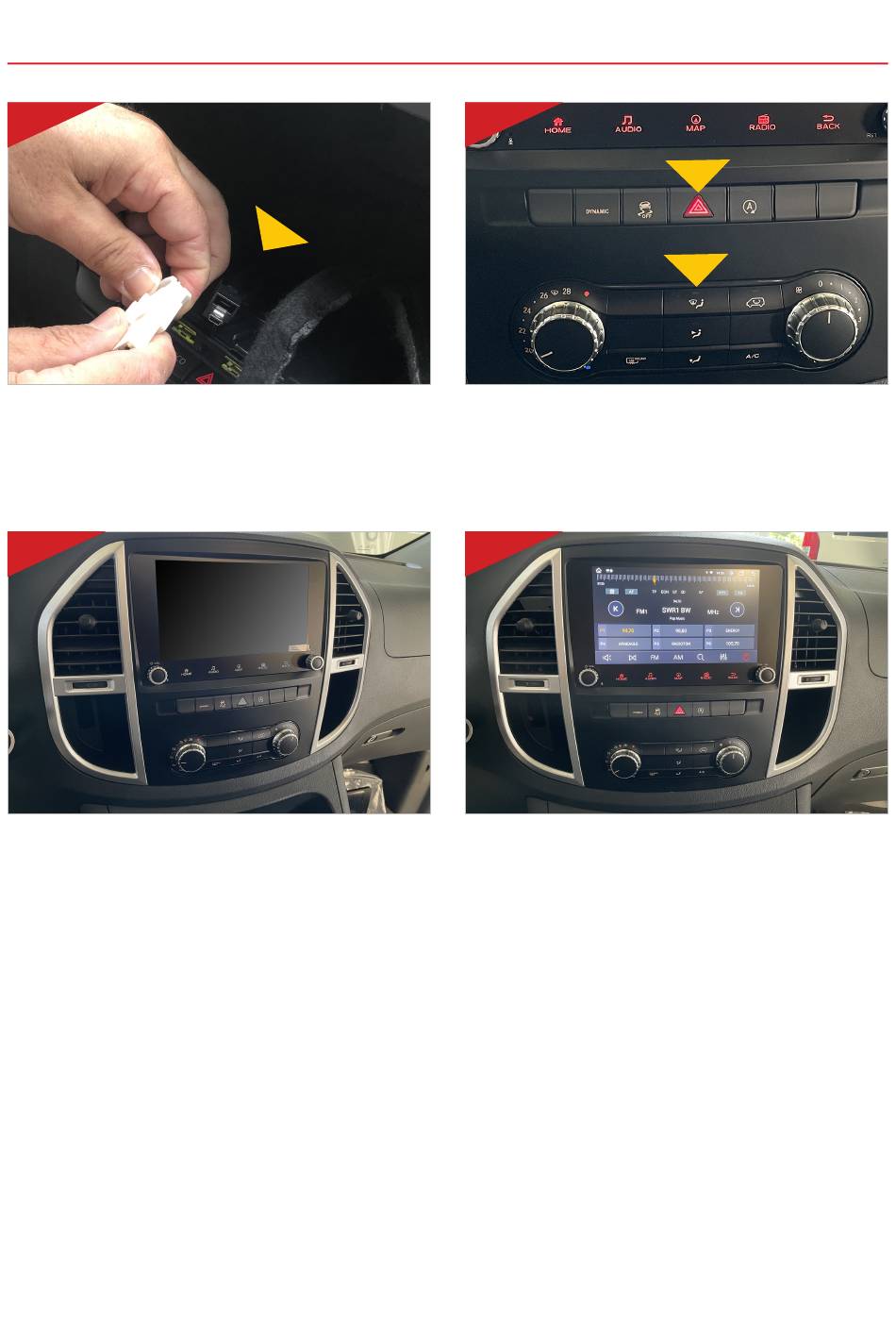

Nachdem Sie alle Anschlusskabel aus dem Ra-
dioschacht geführt haben, stecken Sie diese an
die entsprechenden Anschlüsse am ESX Smart
Naviceiver, den Sie zuerst an die große Einbau-
konsole geschraubt hatten.
8
Clipsen Sie dann die komplette Einbaukonsole
samt ESX Smart Naviceiver in den Radioschacht.
Achten Sie darauf, dass der Rahmen ringsum
komplett eingerastet ist.
7
Führen Sie hinten an der ESX Einbaukonsole die
Bedieneinheit der Klimaanlage sowie die Bedien-
leiste darüber nach vorne heraus und lassen die
Elemente einrasten.
9
Führen Sie vor Abschluss der Montagearbeiten
einen kompletten Funktionstest durch.
9
