ISOMETER® isoPV1685DP

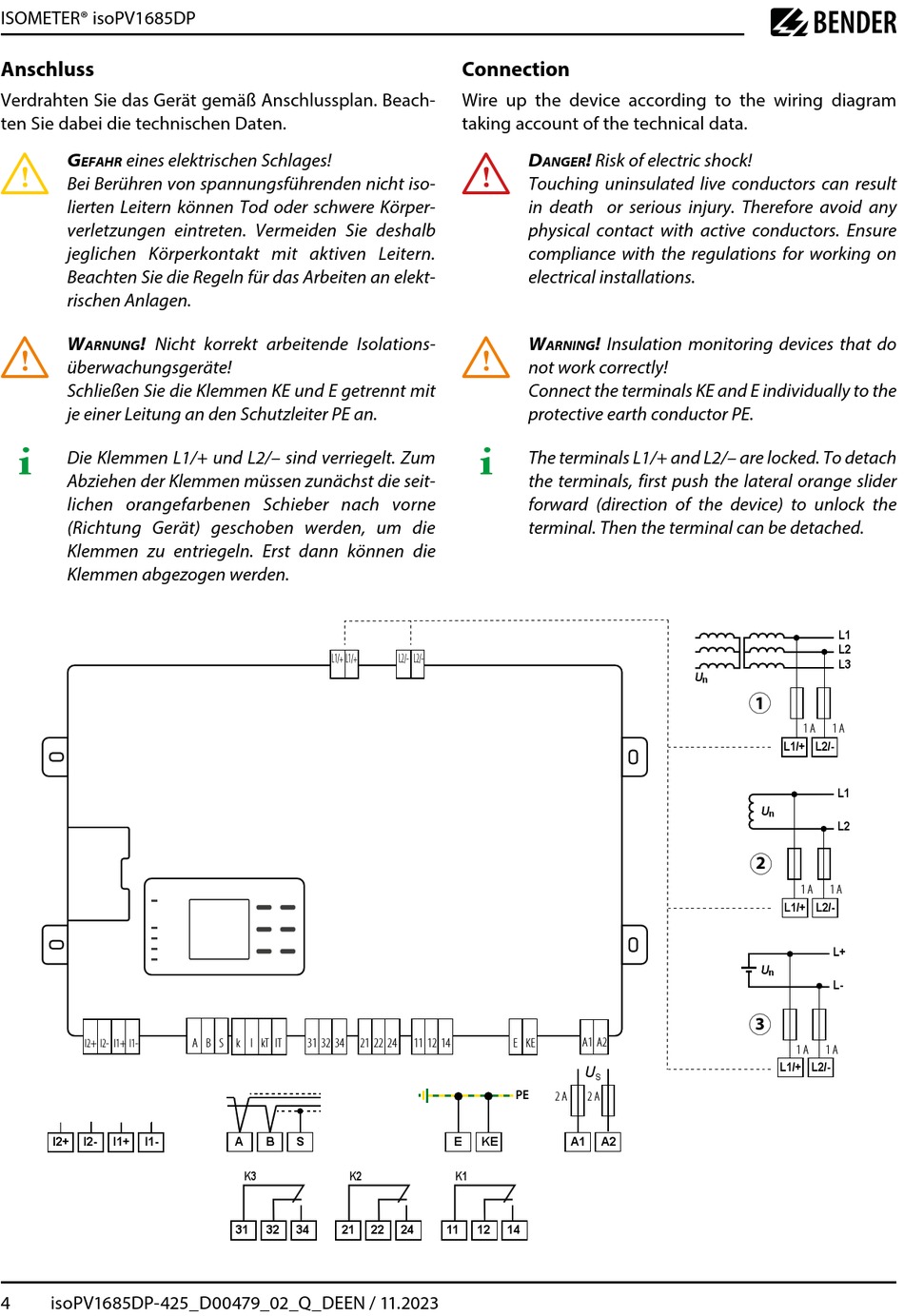

Anschluss
Verdrahten Sie das Gerät gemäß Anschlussplan. Beach-
ten Sie dabei die technischen Daten.
I
eines elektrischen Schlages!
g
efahr
Bei Berühren von spannungsführenden nicht iso-
lierten Leitern können Tod oder schwere Körper-
verletzungen eintreten. Vermeiden Sie deshalb
jeglichen Körperkontakt mit aktiven Leitern.
Beachten Sie die Regeln für das Arbeiten an elekt-
rischen Anlagen.
I
! Nicht korrekt arbeitende Isolations-
W
arnung
überwachungsgeräte!
Schließen Sie die Klemmen KE und E getrennt mit
je einer Leitung an den Schutzleiter PE an.
i
Die Klemmen L1/+ und L2/– sind verriegelt. Zum
Abziehen der Klemmen müssen zunächst die seit-
lichen orangefarbenen Schieber nach vorne
(Richtung Gerät) geschoben werden, um die
Klemmen zu entriegeln. Erst dann können die
Klemmen abgezogen werden.
I2+ I2- I1+ I1-
I2+
I2-
I1+
I1-
4
isoPV1685DP-425_D00479_02_Q_DEEN / 11.2023
L1/
L1/
+
+
A B S
k l kT lT
31 32 34
21 22 24
A
B
S
K3
K2
31
32
34
21
Connection
Wire up the device according to the wiring diagram
taking account of the technical data.
I
D
Touching uninsulated live conductors can result
in death or serious injury. Therefore avoid any
physical contact with active conductors. Ensure
compliance with the regulations for working on
electrical installations.
I
W
not work correctly!
Connect the terminals KE and E individually to the
protective earth conductor PE.
i
The terminals L1/+ and L2/– are locked. To detach
the terminals, first push the lateral orange slider
forward (direction of the device) to unlock the
terminal. Then the terminal can be detached.
L2/- L2/-
11 12 14
E KE
PE
E
KE
K1
22
24
11
12
14
! Risk of electric shock!
anger
! Insulation monitoring devices that do
arning
U
n
A1 A2
U
S
2 A
2 A
A1
A2
L1
L2
L3
1
1 A
1 A
L1/+ L2/-
L1
U
n
L2
2
1 A
1 A
L1/+ L2/-
L+
U
n
L-
3
1 A
1 A
L1/+ L2/-
3 kV
6 kV
3 kV
4
1 A
L1/+
