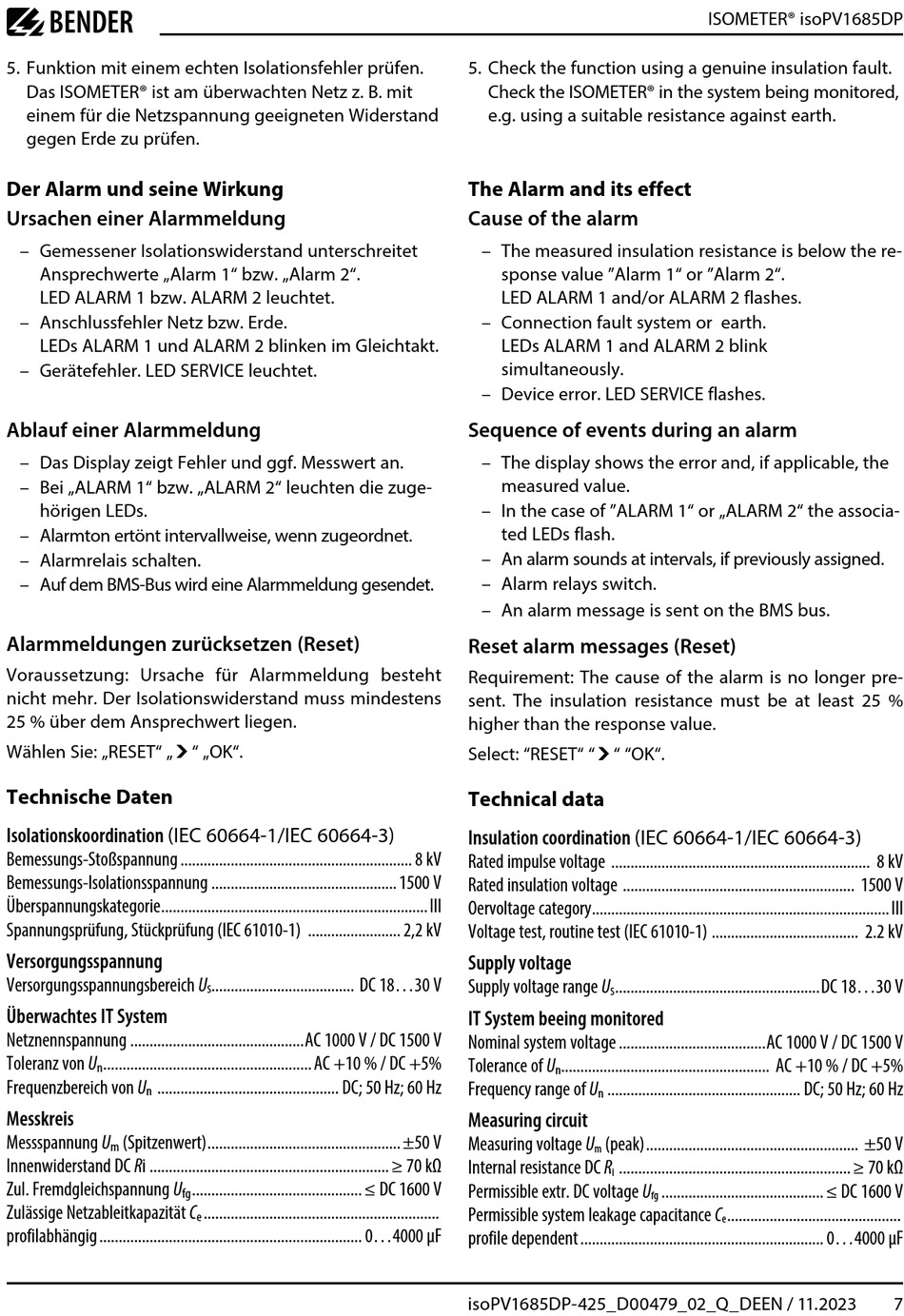

5. Funktion mit einem echten Isolationsfehler prüfen.
Das ISOMETER® ist am überwachten Netz z. B. mit
einem für die Netzspannung geeigneten Widerstand
gegen Erde zu prüfen.
Der Alarm und seine Wirkung
Ursachen einer Alarmmeldung
– Gemessener Isolationswiderstand unterschreitet
Ansprechwerte „Alarm 1" bzw. „Alarm 2".
LED ALARM 1 bzw. ALARM 2 leuchtet.
– Anschlussfehler Netz bzw. Erde.
LEDs ALARM 1 und ALARM 2 blinken im Gleichtakt.
– Gerätefehler. LED SERVICE leuchtet.

Ablauf einer Alarmmeldung

– Das Display zeigt Fehler und ggf. Messwert an.
– Bei „ALARM 1" bzw. „ALARM 2" leuchten die zuge-
hörigen LEDs.
– Alarmton ertönt intervallweise, wenn zugeordnet.
– Alarmrelais schalten.
– Auf dem BMS-Bus wird eine Alarmmeldung gesendet.
Alarmmeldungen zurücksetzen (Reset)
Voraussetzung: Ursache für Alarmmeldung besteht
nicht mehr. Der Isolationswiderstand muss mindestens
25 % über dem Ansprechwert liegen.
Wählen Sie: „RESET" „" „OK".

Technische Daten

Isolationskoordination (IEC 60664-1/IEC 60664-3)
Bemessungs-Stoßspannung ............................................................ 8 kV
Bemessungs-Isolationsspannung ................................................ 1500 V
Überspannungskategorie ..................................................................... III
Spannungsprüfung, Stückprüfung (IEC 61010-1) ........................ 2,2 kV
Versorgungsspannung
Versorgungsspannungsbereich U
Überwachtes IT System
Netznennspannung .............................................AC 1000 V / DC 1500 V
Toleranz von U ...................................................... AC +10 % / DC +5%
n
Frequenzbereich von U ............................................... DC; 50 Hz; 60 Hz
n
Messkreis
Messspannung U (Spitzenwert) ..................................................±50 V
m
Innenwiderstand DC Ri .............................................................. ≥ 70 kΩ
Zul. Fremdgleichspannung U
Zulässige Netzableitkapazität C
profilabhängig .................................................................... 0...4000 μF
..................................... DC 18...30 V
S
............................................ ≤ DC 1600 V
fg
.............................................................
e
5. Check the function using a genuine insulation fault.
Check the ISOMETER® in the system being monitored,
e.g. using a suitable resistance against earth.
The Alarm and its effect
Cause of the alarm
– The measured insulation resistance is below the re-
sponse value "Alarm 1" or "Alarm 2".
LED ALARM 1 and/or ALARM 2 flashes.
– Connection fault system or earth.
LEDs ALARM 1 and ALARM 2 blink
simultaneously.
– Device error. LED SERVICE flashes.
Sequence of events during an alarm
– The display shows the error and, if applicable, the
measured value.
– In the case of "ALARM 1" or „ALARM 2" the associa-
ted LEDs flash.
– An alarm sounds at intervals, if previously assigned.
– Alarm relays switch.
– An alarm message is sent on the BMS bus.
Reset alarm messages (Reset)
Requirement: The cause of the alarm is no longer pre-
sent. The insulation resistance must be at least 25 %
higher than the response value.
Select: "RESET" "" "OK".

Technical data

Insulation coordination (IEC 60664-1/IEC 60664-3)
Rated impulse voltage ................................................................... 8 kV
Rated insulation voltage ............................................................ 1500 V
Oervoltage category ............................................................................. III
Voltage test, routine test (IEC 61010-1) ...................................... 2.2 kV
Supply voltage
Supply voltage range U .....................................................DC 18...30 V
S
IT System beeing monitored
Nominal system voltage ......................................AC 1000 V / DC 1500 V
Tolerance of U ...................................................... AC +10 % / DC +5%
n
Frequency range of U .................................................. DC; 50 Hz; 60 Hz
n
Measuring circuit
Measuring voltage U (peak) ....................................................... ±50 V
m
Internal resistance DC R ............................................................ ≥ 70 kΩ
i
Permissible extr. DC voltage U
Permissible system leakage capacitance C
profile dependent ............................................................... 0...4000 μF
isoPV1685DP-425_D00479_02_Q_DEEN / 11.2023
ISOMETER® isoPV1685DP
.......................................... ≤ DC 1600 V
fg
.............................................
e
