I
! Trennung vom IT-System!
V
orsiCht
Bei Isolations- und Spannungsprüfungen an der
Anlage muss das Isolationsüberwachungs-gerät
für die Dauer der Prüfung vom IT-System getrennt
sein. Andernfalls kann das Gerät Schaden neh-
men.
i
Wenn ein überwachtes IT-System galvanisch ge-
koppelte Gleichstromkreise enthält, kann ein
Isolationsfehler nur dann richtig erfasst werden,
wenn über die Wechselrichter ein Mindeststrom
von > 10 mA fließt.

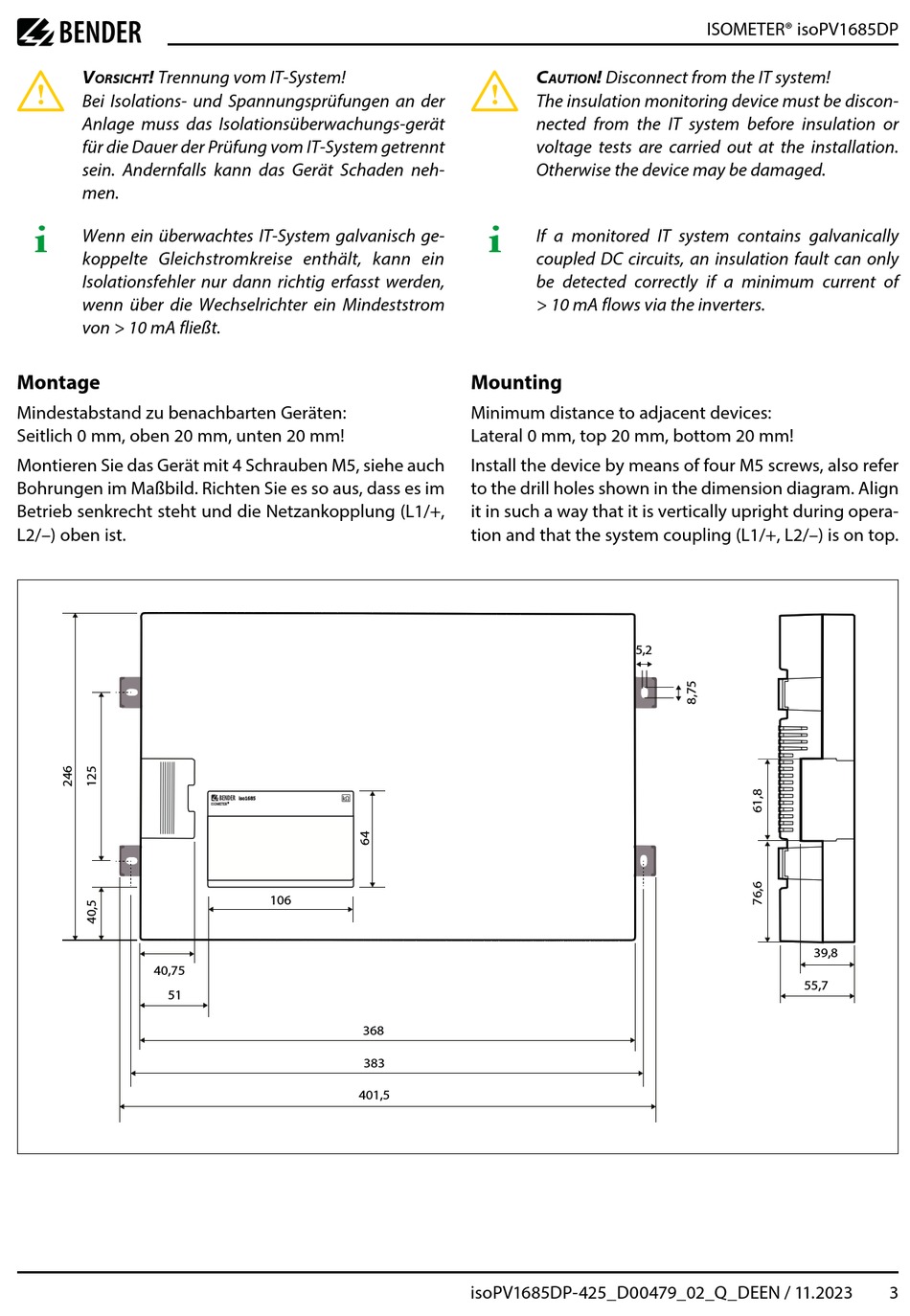

Montage
Mindestabstand zu benachbarten Geräten:
Seitlich 0 mm, oben 20 mm, unten 20 mm!
Montieren Sie das Gerät mit 4 Schrauben M5, siehe auch
Bohrungen im Maßbild. Richten Sie es so aus, dass es im
Betrieb senkrecht steht und die Netzankopplung (L1/+,
L2/–) oben ist.
40,75
51
iso1685
®
ISOMETER
106
368
383
401,5
I
! Disconnect from the IT system!
C
aution
The insulation monitoring device must be discon-
nected from the IT system before insulation or
voltage tests are carried out at the installation.
Otherwise the device may be damaged.
i
If a monitored IT system contains galvanically
coupled DC circuits, an insulation fault can only
be detected correctly if a minimum current of
> 10 mA flows via the inverters.
Mounting
Minimum distance to adjacent devices:
Lateral 0 mm, top 20 mm, bottom 20 mm!
Install the device by means of four M5 screws, also refer
to the drill holes shown in the dimension diagram. Align
it in such a way that it is vertically upright during opera-
tion and that the system coupling (L1/+, L2/–) is on top.
5,2
isoPV1685DP-425_D00479_02_Q_DEEN / 11.2023
ISOMETER® isoPV1685DP
39,8
55,7
3
