Lesen Sie vor dem Gebrauch der Multi-
Verkürzungsklaue die Montageanleitung
gründlich durch. Vergewissern Sie sich,
dass Sie alle Inhalte verstanden ha-
ben.
Eine Nichtbeachtung der Anweisungen
kann zu personellen und materiellen
Schäden führen und schließt die Gewähr-
leistung aus.
Die vorliegende Anleitung gilt für folgende Vari-
anten der Multi-Verkürzungsklaue:
• IMVK ICE-Multi-Verkürzungsklaue in ICE-Pink
(Verkehrs-Purpur, Güteklasse 12, D1-12-Stempelung)
• VMVK/VV VIP-Multi-Verkürzungsklaue in VIP-Pink
(Magenta, Güteklasse 10 (VV), H1-10-Stempelung)
• BSEK Grad-80-Multi-Verkürzungsklaue in Rot
(Güteklasse 8, H1-8-Stempelung)
IMVK
VMVK (VV)

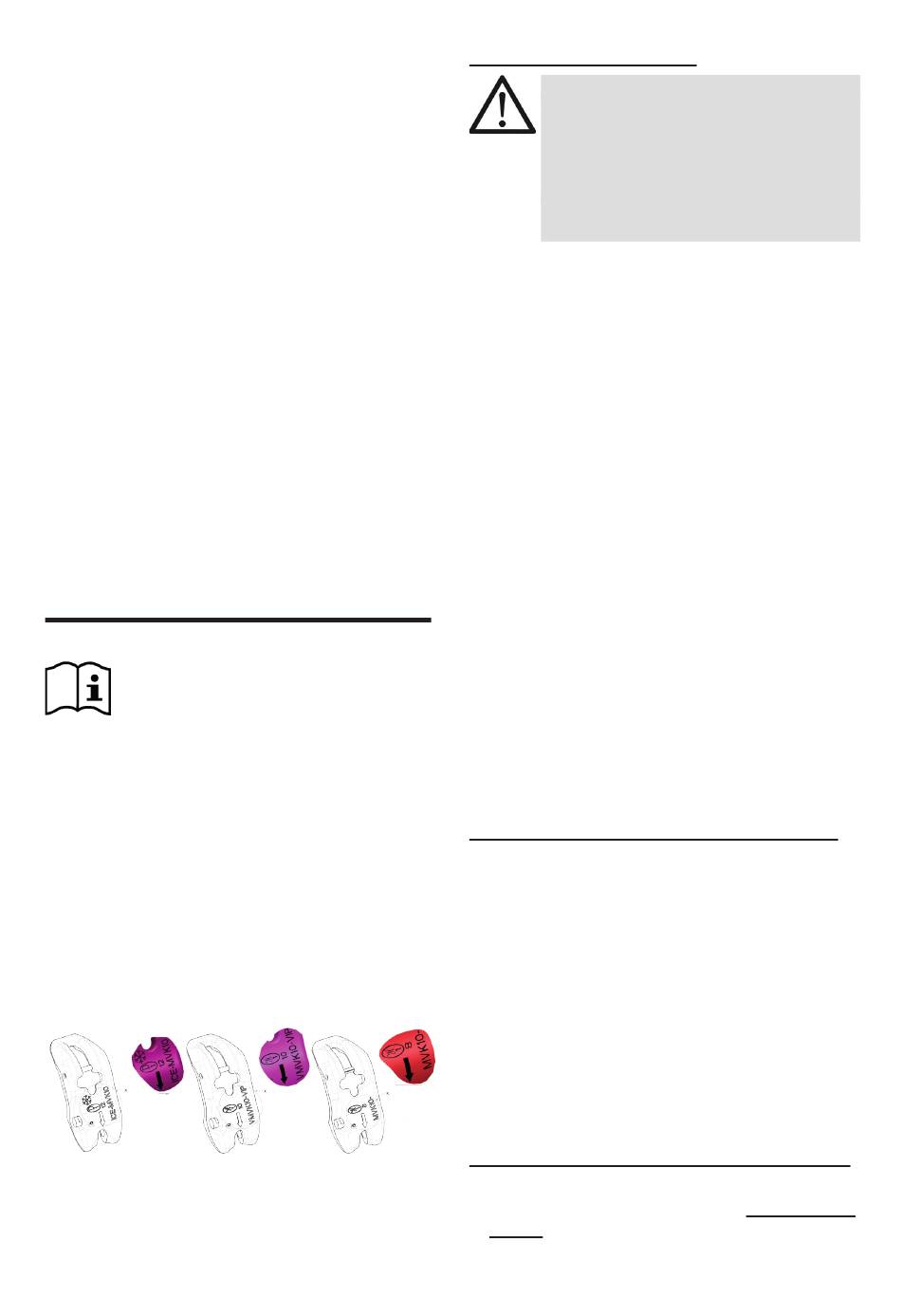

Abb. 1: Übersicht Varianten Multi-Verkürzungsklauen
Die richtige Zuordnung von zugehöriger Nenn-
dicke und zugehörigen Güteklasse muss immer
zwingend eingehalten werden!
2
Verkürzungsklauen IMVK / VMVK / VV/ BSEK
1
Sicherheitshinweise
2
2
2
2
3
3
4
• Beim Hebevorgang alle Körperteile (Finger, Hän-
de, Arme etc.) aus dem Gefahrenbereich nehmen
5
(Gefahr des Quetschens).
5
6
• Berücksichtigen Sie extreme Umstände oder
7
Stoßbelastungen bei der Wahl des verwendeten
Verkürzungsklaue und der Komponenten.
• Es dürfen nur RUD-Rundstahlketten der zugehöri-
gen Nenndicke und zugehöriger Güteklasse in die
7
Multi-Verkürzungsklaue eingehängt werden.
• An der Multi-Verkürzungsklaue dürfen keine tech-
7
nischen Änderungen vorgenommen werden.
7
• Im Gefahrenbereich dürfen sich keine Personen
7
aufhalten.
8
8
• Der Aufenthalt unter schwebenden Lasten ist ver-
8
boten.
8
• Achten Sie beim Anheben auf eine stabile Position
der Last. Pendeln muss vermieden werden.
• Beschädigte oder verschlissene Multi-Verkürzungs-
klauen dürfen nicht eingesetzt werden.
• Die Multi-Verkürzungsklauen dürfen nur durch
beauftragte und unterwiesene Personen, unter
Beachtung der DGUV Regel 100-500 Kapitel
2.8 (BGR 500) und außerhalb Deutschlands den
entsprechenden landesspezifischen Vorschriften,
verwendet werden.
2
Bestimmungsgemäße Verwendung
Die beschriebenen Multi-Verkürzungsklauen dürfen
nur zum Heben, Zurren oder Transportieren von
Lasten verwendet werden.
Beachten Sie, dass sich die Multi-Verkürzungsklaue
in Belastungsrichtung ausrichten kann (vgl. Abb. 16).
Es dürfen nur RUD-Rundstahlketten der zugehöri-
gen Nenndicke und zugehörigen Güteklasse in die
Multi-Verkürzungsklauen eingehängt werden (vgl.
Abb. 5-7).
Die Multi-Verkürzungsklauen sind nach DIN 5692
(Rundstahlketten - Geschmiedete Einzelteile - Ketten-
Verkürzer) konstruiert.
3
Montage- und Gebrauchsanweisung
BSEK
3.1 Allgemeine Informationen
• Temperatureinsatztauglichkeit ICE-Bauteile
(IMVK): Bei Einsatz über 200°C müssen die Trag-
fähigkeiten der ICE-Multi-Verkürzungsklauen wie
folgt reduziert werden:
WARNUNG
Falsch montierte oder beschädigte An-
schlag- und Zurrmittel sowie unsachgemä-
ßer Gebrauch können zu Verletzungen von
Personen und Schäden an Gegenständen
beim Absturz führen.
Kontrollieren Sie alle Anschlag- und Zurr-
mittel sorgfältig vor jedem Gebrauch.
