6.6 Allgemeine Ersatzteil-Hinweise
• Das Multi-Verkürzungsklauen-Ersatzteil-Set darf
nur durch unterwiesene Personen (mit entspre-
chenden Kenntnissen) montiert werden.
• Verwenden Sie nur Original-RUD-Ersatzteile.
• Die Ersatzteil-Sets für die Multi-Verkürzungsklauen
bestehen aus folgenden Komponenten:
Sicherungs-
stift
Spannstift
für Siche-
rungsbolzen

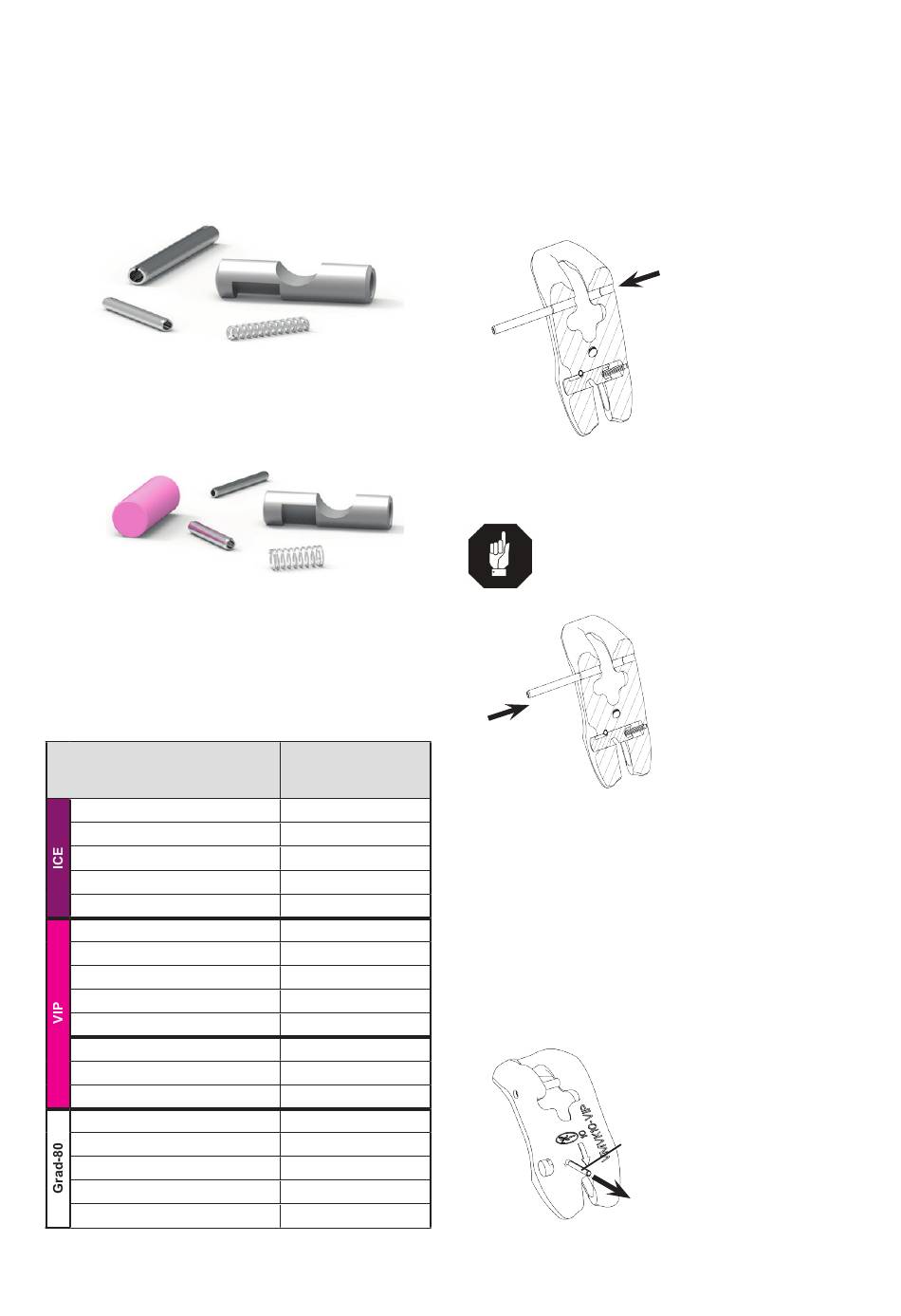

Abb. 28: Einzelteile Ersatzteil-Set IMVK/VMVK/BSEK
Sicherungs-
Gabelkopf-
bolzen
Spannstift
für Siche-
rungsbolzen
Abb. 29: Einzelteile Ersatzteil-Set VV
Vergleiche Abschnitt 3.2 Übersicht der Komponenten.
6.7 Übersicht Ersatzteil-Sets
Benennung
Ersatzteil-Set für IMVK 6
Ersatzteil-Set für IMVK 8
Ersatzteil-Set für IMVK 10
Ersatzteil-Set für IMVK 13
Ersatzteil-Set für IMVK 16
Ersatzteil-Set für VMVK 6
Ersatzteil-Set für VMVK 8
Ersatzteil-Set für VMVK 10
Ersatzteil-Set für VMVK 13
Ersatzteil-Set für VMVK 16
Ersatzteil-Set für VV 20
Ersatzteil-Set für VV 22
Ersatzteil-Set für VV 28
BSEK 6
BSEK 8
BSEK 10
BSEK 13
BSEK 16
Tabelle 1: Ersatzteil-Sets
8
Verkürzungsklauen IMVK / VMVK / VV/ BSEK
Sicherungs-
bolzen
Feder für
Sicherungs-
bolzen
Sicherungs-
stift
bolzen
Feder für
Sicherungs-
bolzen
Artikel-Nr.
Ersatzteil-Set
gesamt
7995046
7987081
7987082
7991182
7991183
7995046
7987081
7987082
7991182
7991183
7987085
7995921
7902140
7995046
7987081
7987082
7991182
7991183
6.8 Austausch Sicherungsstift
Montieren Sie den Sicherungsstift immer nur in eine
geeignete / passende Multi-Verkürzungsklaue (siehe
Kennzeichnung Verpackung bzw. Größenzuordnung).
Die Bohrung für den Sicherungsstift ist eine Stufen-
bohrung.
1. Schlagen Sie zur einfachen Demontage den Siche-
rungsstift mit dem Hammer immer analog Abb. 30
aus (entgegengesetzt zum Bolzen).
2. Schlagen Sie bei einer erneuten Verwendung einen
neuen passenden original-RUD-Sicherungsstift ein
(Richtung analog Abb. 31).
HINWEIS
Verwenden Sie bei jedem Austausch
einen neuen passenden original-RUD-
Sicherungsstift.
3. Überprüfen Sie abschließend die korrekte Montage
des Sicherungsstiftes.
6.9 Austausch Sicherungsbolzen
Montieren Sie den Sicherungsbolzen immer nur in
eine geeignete Multi-Verkürzungsklaue (siehe Kenn-
zeichnung Verpackung bzw. Größenzuordnung).
Gehen Sie dazu wie folgt vor:
1. Schlagen Sie den Spannstift, der den Sicherungs-
bolzen fixiert, mit dem Hammer aus.
Spannstift
Abb. 32
Abb. 30
Abb. 31
