SmartSPS SafeLine mit PROFIBUS-Slave-Schnittstelle

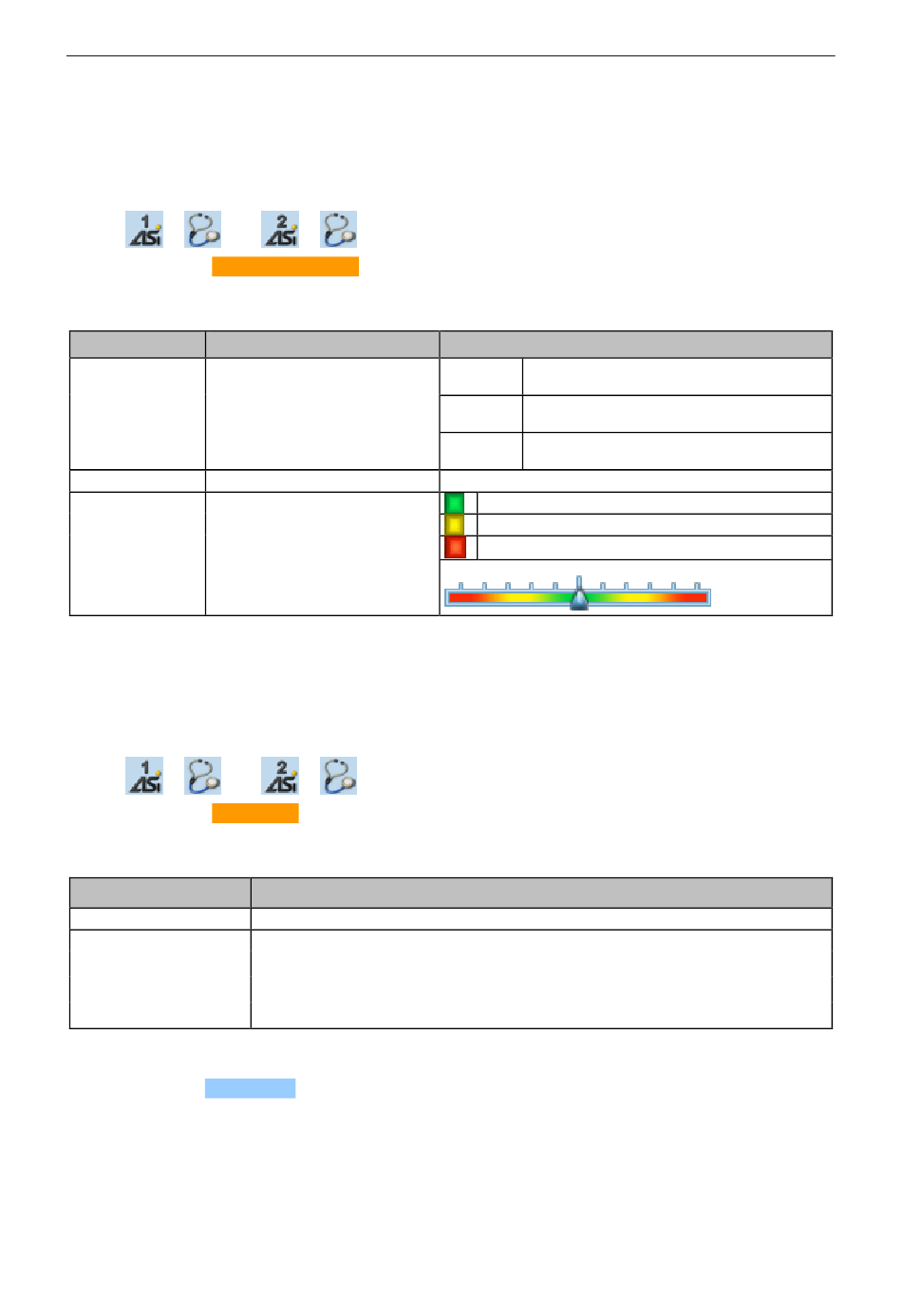

Auswertung der Spannungsversorgung anzeigen

Um die Auswertung der Spannungsversorgung anzuzeigen:

1 Menüseite wählen
► > oder
► Registerkarte [Spannungsversorgung] wählen.
2 Auswertung der Spannungsversorgung anzeigen
> Seite zeigt folgende Informationen:
Beschreibung
Name
Methode der Spannungsversorgung
[Versorgt durch]
gemessene AS-i Spannung (in [V])
[AS-i Spannung]
Auswertung der Netz-Symmetrie
[DC-Erdschluss]
>
Performance-Daten anzeigen und zurücksetzen
Um die Statistikdaten zur Performance des gewählten AS-i Master anzuzeigen:
1 Menüseite wählen
> oder
►
► Registerkarte [Performance] wählen.
2 Performance-Daten anzeigen
> Seite zeigt folgende Informationen:
Name
[Aktive Slaves]
[AS-i Zykluszeit [ms]]

[minimal]

[maximal]

[aktuell]
3 Optional: Performance-Daten zurücksetzen
► Schaltfläche [Zurücksetzen] aktivieren.
> Gespeicherte Statistik-Daten für minimale und maximale Zykluszeit werden gelöscht.
>
>
Beschreibung
Anzahl der aktiven AS-i Slaves im AS-i Netz
AS-i Zykluszeit (Wert in [ms])
kürzeste Zykluszeit
längste Zykluszeit
aktuelle Zykluszeit
Mögliche Werte
[Aux] Spannung wird getrennt aus AS-i Netz und AUX
24 V eingespeist.
[AS-i] Spannung wird nur über das AS-i Netz
eingespeist.
[Power24]
Spannung wird über Datenentkopplungsmodul
eingespeist.
z.B. 30,3V
AS-i Netz ist symmetrisch
AS-i Netz ist asymmetrisch
AS-i Netz hat Erdschluss
Grafische Anzeige der Netz-Symmetrie:
14897
14898
