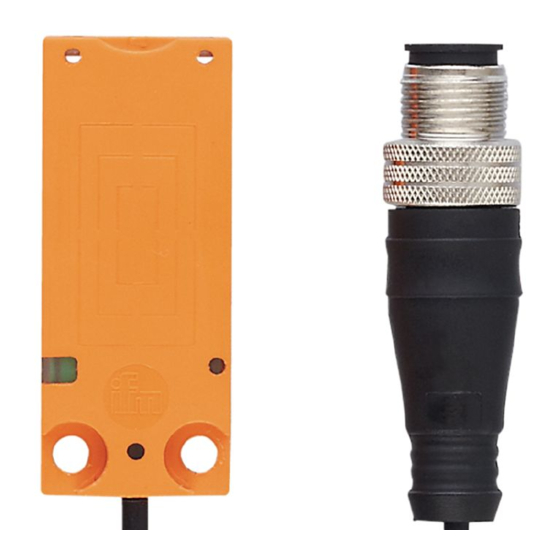

- Seite 1 Betriebsanleitung RF-Identifikationssystem ANT515 ANT516 Schreib-/Lesekopf...
-
Seite 2: Inhaltsverzeichnis
ANT515 ANT516 Inhaltsverzeichnis Vorbemerkung ............. . -
Seite 3: Vorbemerkung
ACHTUNG Warnung vor Sachschäden 1.3 Rechtliche Hinweise © Alle Rechte bei ifm electronic gmbh. Vervielfältigung und Verwertung dieser Anleitung, auch auszugsweise, nur mit Zustimmung der ifm electronic gmbh. Alle auf unseren Seiten verwendeten Produktnamen, Bilder, Unternehmen oder sonstige Marken sind Eigentum der jeweiligen Rechteinhaber. -
Seite 4: Sicherheitshinweise
ANT515 ANT516 2 Sicherheitshinweise Allgemein • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut. – Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers. – Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. -
Seite 5: Bestimmungsgemäße Verwendung
ANT515 ANT516 3 Bestimmungsgemäße Verwendung Der Schreib-/Lesekopf liest und schreibt berührungslos ID-Tags. Zum Verwenden muss der Schreib-/ Lesekopf mit der Auswerteeinheit DTE10x verbunden sein. Die Daten werden in digital codierte Werte gewandelt und der Auswerteeinheit zur Verfügung gestellt. -
Seite 6: Funktion
Schreib-/Lesekopfes erzeugt ein magnetisches Feld, das zu einem Teil die Antennenspule des ID- TAGs durchdringt. Durch Induktion wird dort eine Spannung erzeugt, die den Datenträger mit Energie versorgt. Das Gerät unterstützt ID-Tags nach ISO 15693. 4.2 Geräteübersicht Artikelnummer: ANT515 / ANT516 Funktion: Schreib-/Lesekopf Typbezeichnung: DTRHF KQRWIDUS03 Bauform:... -
Seite 7: Montage
ANT515 ANT516 5 Montage 5.1 Hinweise zur Gerätemontage Bei der Montage von mehreren Systemen die Mindestabstände zwischen den RFID-Geräten beachten. Der bündige Einbau eines Schreib-/Lesekopfes in Metall verringert den Schreib-/Leseabstand. Die unmittelbare Nähe starker HF-Emissionsquellen, beispielsweise Schweißtrafo oder Umformer, kann die Funktion der Geräte beeinträchtigen. - Seite 8 ANT515 ANT516 Abb. 1: Das Gerät in den Montageadapter einsetzen 1 Obere Kante des Gerätes 2 Untere Kante des Gerätes u Die obere Kante des Gerätes (1) in den Montageadapter einsetzen. u Die untere Kante des Gerätes (2) in den Montageadapter einsetzen.
-
Seite 9: Gerät Montieren Mit Montageadapter An Rohr
ANT515 ANT516 Abb. 3: Den Montageadapter an den Behälter befestigen 4 Schrauben u Mit geeigneten Schrauben (4) den Montageadapter an einen Behälter befestigen. 5.5 Gerät montieren mit Montageadapter an Rohr Der Montageadapter für Rohre ist als Zubehör verfügbar: Artikelnummer E12163. Abb. 4: Montage mit Kabelbindern u Die Kabelbinder durch die Öffnungen des Montageadapters ziehen. -
Seite 10: Gerät Montieren Ohne Montageadapter
ANT515 ANT516 5.6 Gerät montieren ohne Montageadapter Abb. 5: Das Gerät mit Schrauben montieren u Das Gerät mit geeigneten Schrauben oder Kleber am Montageort befestigen. 5.7 Montageabstände Betriebsart Abstand seitlich (A) Abstand frontal (B) Lesen und Schreiben ≥ 160 mm ≥ 170 mm 5.8 Positionieren der ID-Tags... - Seite 11 ANT515 ANT516 Abb. 6: ID-Tag positionieren u ID-Tag zentrisch zur Antenne des Gerätes ausrichten. w Der Abstand „D“ ist im Datenblatt angegeben. Die Angaben in der Tabelle gelten für statische Schreib-/Lesevorgänge.
-
Seite 12: Elektrischer Anschluss
Das Gerät über die M12-Steckverbindung an eine DTE10x-Auswerteeinheit anschließen. w Die Spannungsversorgung erfolgt durch die Auswerteeinheit. Pinbelegung Anschlussbelegung DATA Informationen zu verfügbaren Kabeldosen: www.ifm.com. Zum Anschluss eignen sich Kabel mit den folgenden Eigenschaften: Ohm’scher Widerstand (Hin- und Länge Effektive Leitungskapazität Rückleitung) -
Seite 13: Bedien- Und Anzeigeelemente
ANT515 ANT516 7 Bedien- und Anzeigeelemente Abb. 7: Bedien- und Anzeigeelemente 1 LED 2 Aktive Fläche Zustand Beschreibung grün Betriebsspannung ok Betriebsspannung fehlt Blinkt langsam deaktiviert gelb Ein (permanent) ID-TAG erkannt Ein (Impuls) ID-TAG erfolgreich geschrieben / gele- Blinkt schnell Fehler beim Schreiben / Lesen auf ID- •... -
Seite 14: Wartung, Instandsetzung Und Entsorgung
8 Wartung, Instandsetzung und Entsorgung Das Gerät ist wartungsfrei. u Bei Fehlfunktionen Kontakt mit ifm aufnehmen. u Da innerhalb des Gerätes keine vom Anwender zu wartende Bauteile enthalten sind, das Gehäuse nicht öffnen. Die Instandsetzung des Gerätes darf nur durch den Hersteller erfolgen. -
Seite 15: Zulassungen/Normen
ANT515 ANT516 9 Zulassungen/Normen Für die Zulassungen und Normen sind die folgenden Informationen abrufbar: • Prüfnormen und Bestimmungen: documentation.ifm.com • EU-Konformitätserklärung und Zulassungen: documentation.ifm.com • Zulassungsrelevante Hinweise: Beipackzettel des Gerätes... -
Seite 16: Glossar
ANT515 ANT516 Glossar ID-Tag Ein ID-Tag wird zum Kennzeichnen von Objekten verwendet. Mit einem Schreib-/ Lesegerät wird der ID-Tag über ein hochfrequentes Funksignal ausgelesen. Ein ID-Tag besteht aus einer Antenne, einen analogen Schaltkreis zum Empfangen und Senden (Transceiver), einen digitalen Schaltkreis und einen permanenten Speicher.
