SmartSPS SafeLine mit PROFIBUS-Slave-Schnittstelle
Ausgangsrelais
>
Gerätetyp AR-1

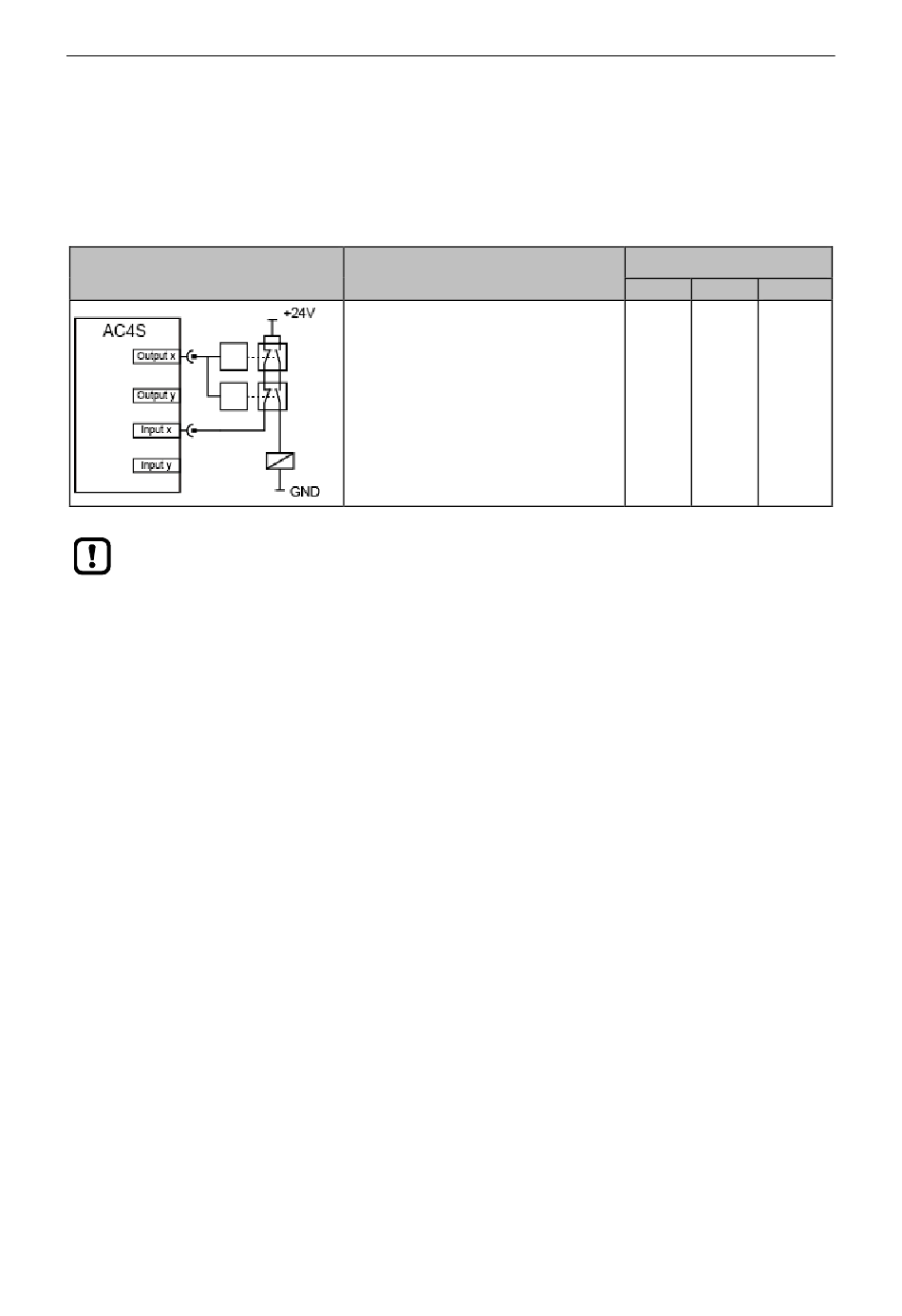

Schaltbild/Anschlussbild
► Versorgungsspannungsgrenzen der Relais beachten!
► Beschaltung der Ein -und Ausgänge entsprechend der maximalen Sicherheitseinstufung
(SIL / Kat. / PL) wählen!
► Relais einmal pro Jahr auf korrekte Funktionsweise testen!
Die angegebenen Sicherheitseinstufungen sind nur mit geschützter Verdrahtung zwischen
Schalter und AC412S erreichbar!
► Aktuelle Normenlage des Landes beachten, in dem das AC412S-
Automatisierungssystem betrieben werden soll!
► Geeignete Anlauftests durchführen!
40
Beschreibung
2 zwangsgeführte Relais mit
Meldekontakt
2 Ausgangsrelais in Serienschaltung;
gemeinsame Ansteuerung der Relais
über einen Ausgang
Rückführung des Meldekontakts über
lokalen Eingangskanal des AC412S
Sicherheitseinstufungen
max. SIL max. PL
max. Kat.
d
3
2
18460
18453
