ifm AC412S Gerätehandbuch Seite 41

SmartSPS SafeLine mit PROFIBUS-Slave-Schnittstelle
Gerätetyp AR-2

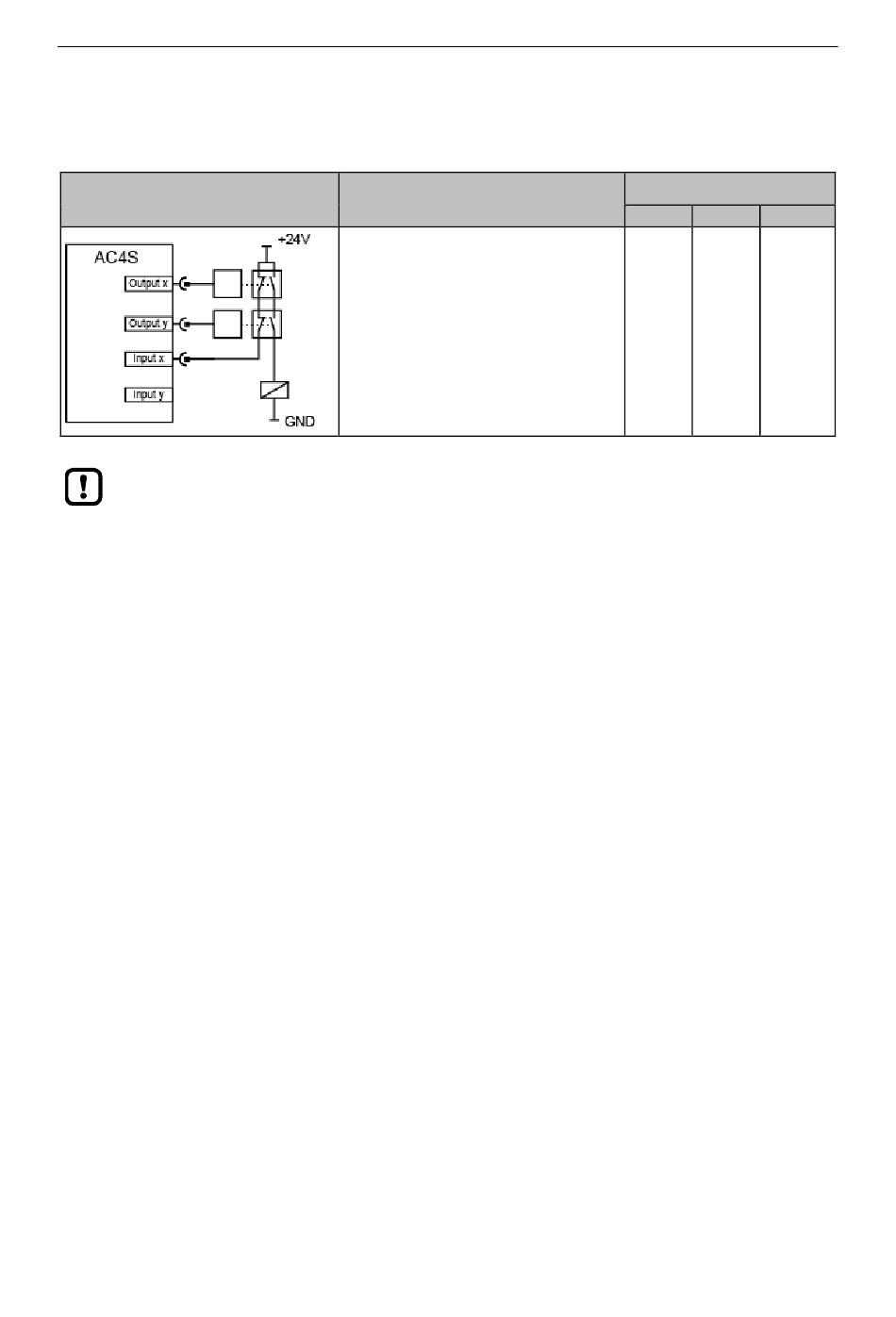

Schaltbild/Anschlussbild
► Signalleitungen der Ausgänge geschützt verlegen oder Ausgangssignale testen!
► Versorgungsspannungsgrenzen der Relais beachten!
► Relais einmal pro Monat auf korrekte Funktionsweise testen!
► Beschaltung der Ein -und Ausgänge entsprechend der maximalen Sicherheitseinstufung
(SIL / Kat. / PL) wählen!
► Aktuelle Normenlage des Landes beachten, in dem das AC412S-
Automatisierungssystem betrieben werden soll!
► Geeignete Anlauftests durchführen!
Beschreibung

2 zwangsgeführte Relais mit
Meldekontakt

2 Ausgangsrelais in Serienschaltung;
separate Ansteuerung der Relais über 2
Ausgänge

Rückführung des Meldekontakts über
lokalen Eingangskanal des AC412S
Sicherheitseinstufungen
max. SIL max. PL max. Kat.
e 4
3
