SmartSPS SafeLine mit PROFIBUS-Slave-Schnittstelle
3.2.4

Schnittstellen

Inhalt
Ethernet-Konfigurationsschnittstelle .................................................................................................... 13

Lokale Ein-/Ausgangsschnittstelle ....................................................................................................... 13

SD-Karten-Steckplatz .......................................................................................................................... 14
PROFIBUS-Feldbusschnittstelle ......................................................................................................... 14
Der AC412S verfügt über die folgenden Schnittstellen.
>
Ethernet-Konfigurationsschnittstelle
Die Konfigurationsschnittstelle (X3) befindet sich hinter der Frontklappe des Geräts.
Der Nutzer kann über die Schnittstelle auf folgende Funktionen zugreifen:

Web-Interface für Gerätekonfiguration und Diagnose

Programmierung der geräteinternen Standard-SPS und der fehlersicheren SPS mit
CODESYS

Konfiguration als Feldbusschnittstelle
Mögliche Netzwerk-Topologien: →
Technische Daten
Technische Daten: →
>
Lokale Ein-/Ausgangsschnittstelle
Die lokale Ein-/Ausgangsschnittstelle (X4) befindet sich hinter der Frontklappe des Geräts. An den
lokalen Ein- und Ausgängen können sichere und nicht-sichere Peripheriegeräte ohne AS-i Interface
angeschlossen werden.

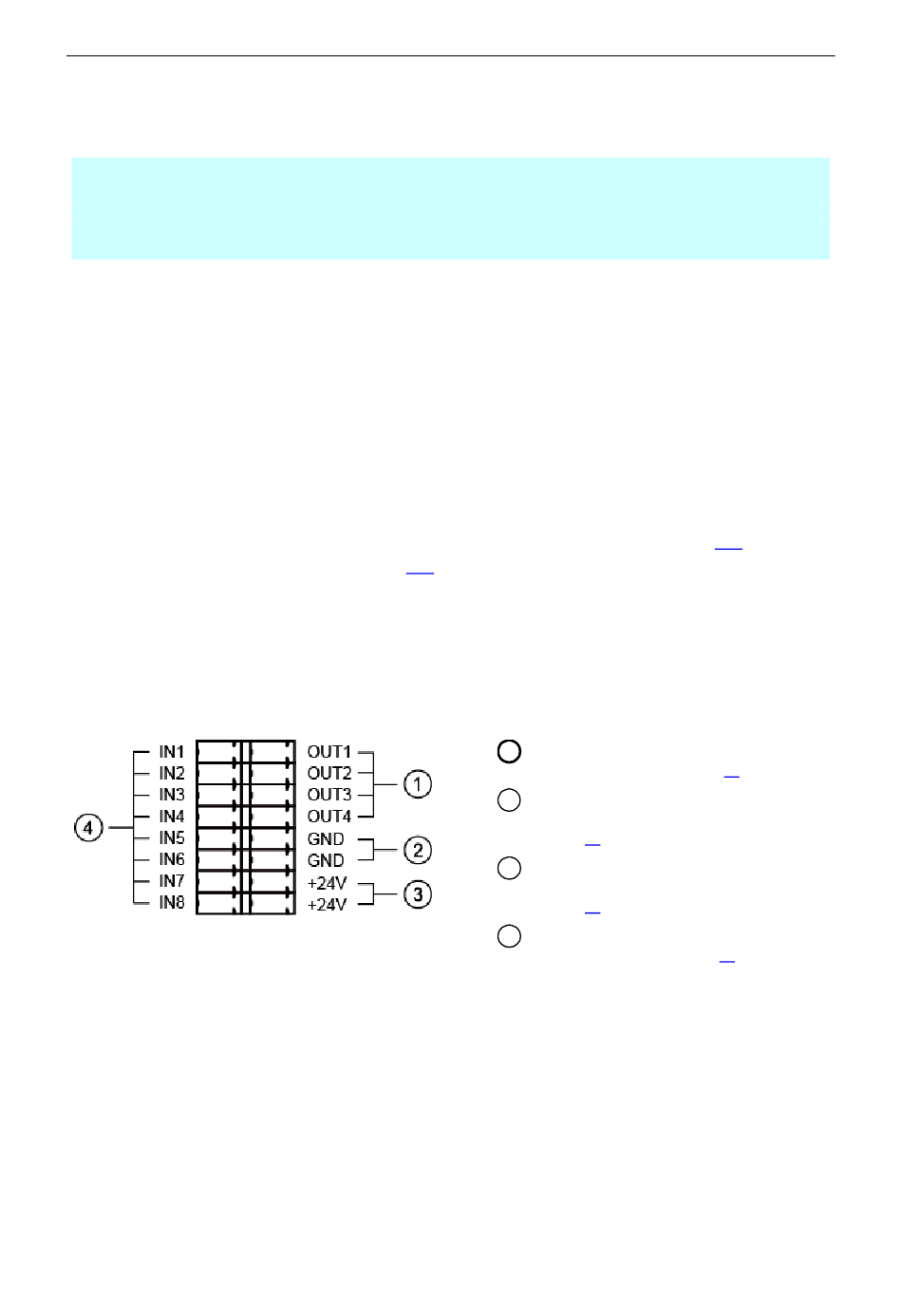

Anschlussbelegung der lokalen E/A-Schnittstelle:
Konfigurationsschnittstelle: Verbindungskonzepte
(→ S. 150)
(→ S. 155)
4x Ausgangskanäle (OUT1 .... OUT4)
1
→ Lokale Ausgänge
2x Spannungserde GND
2
→ Spannungsquelle / Spannungserde
(→ S. 14)
2x Spannungsquelle +24V
3
→ Spannungsquelle / Spannungserde
(→ S. 14)
8x Eingangskanäle (IN1 ... IN8)
4
→ Lokale Eingänge
7134
6982
7152
(→ S. 14)
(→ S. 14)
13
