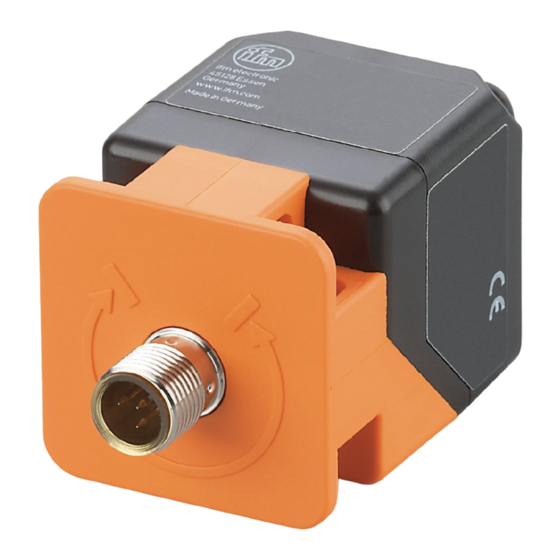

- Seite 1 Betriebsanleitung RF-Identifikationssystem ANT513 Schreib-/Lesekopf...
-
Seite 2: Inhaltsverzeichnis
ANT513 Inhaltsverzeichnis Vorbemerkung ............. . -
Seite 3: Vorbemerkung
ACHTUNG Warnung vor Sachschäden 1.3 Rechtliche Hinweise © Alle Rechte bei ifm electronic gmbh. Vervielfältigung und Verwertung dieser Anleitung, auch auszugsweise, nur mit Zustimmung der ifm electronic gmbh. Alle auf unseren Seiten verwendeten Produktnamen, Bilder, Unternehmen oder sonstige Marken sind Eigentum der jeweiligen Rechteinhaber. -
Seite 4: Sicherheitshinweise
ANT513 2 Sicherheitshinweise Allgemein • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut. – Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers. – Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. -
Seite 5: Bestimmungsgemäße Verwendung
ANT513 3 Bestimmungsgemäße Verwendung Der Schreib-/Lesekopf liest und schreibt berührungslos ID-Tags. Zum Verwenden muss der Schreib-/ Lesekopf mit der Auswerteeinheit DTE10x verbunden sein. Die Daten werden in digital codierte Werte gewandelt und der Auswerteeinheit zur Verfügung gestellt. -
Seite 6: Lieferumfang
ANT513 4 Lieferumfang • Schreib-/Lesekopf • 2x Sechskant-Mutter Das Gerät wird ohne Montage- und Anschlusszubehör geliefert. Verfügbares Zubehör: www.ifm.com. Bei Verwendung von Komponenten anderer Hersteller wird optimale Funktion nicht gewährleistet. -
Seite 7: Funktion
ANT513 5 Funktion 5.1 ID-Tags ID-TAGs werden ohne Batterie passiv betrieben. Die zum Betrieb notwendige Energie wird vom Schreib-/Lesekopf bereitgestellt. Die Energie wird bereitgestellt über eine induktive Kopplung. Die integrierte Antennenspule des Schreib-/Lesekopfes erzeugt ein magnetisches Feld, das zu einem Teil die Antennenspule des ID- TAGs durchdringt. -
Seite 8: Montage
ANT513 6 Montage 6.1 Hinweise zur Gerätemontage Bei der Montage von mehreren Systemen die Mindestabstände zwischen den RFID-Geräten beachten. Der bündige Einbau eines Schreib-/Lesekopfes in Metall verringert den Schreib-/Leseabstand. Die unmittelbare Nähe starker HF-Emissionsquellen, beispielsweise Schweißtrafo oder Umformer, kann die Funktion der Geräte beeinträchtigen. -
Seite 9: Aktive Fläche Ausrichten
ANT513 Abb. 2: Vom Befestigungselement getrennter Antennenkopf 1 Aktive Fläche 2 Ausrichtbarer Antennenkopf 3 Befestigungselement 6.4 Aktive Fläche ausrichten u Schraube lösen. u Antennenkopf vom Befestigungselement trennen und drehen. u Befestigungselement und Antennenkopf zusammenstecken. u Schraube anziehen. 6.5 Gerät montieren u Das Gerät mit 2x M5-Schrauben und Muttern befestigen. -
Seite 10: Montageabstände
ANT513 Abb. 3: Nicht bündige Montage Abb. 4: Bündige Montage 6.6 Montageabstände Betriebsart Abstand seitlich (A) Abstand frontal (B) Lesen und Schreiben ≥ 300 mm ≥ 250 mm 6.7 Positionieren des ID-Tags Für die Montage in oder auf Metall dafür vorgesehene ID-Tags verwenden. u Den ID-Tag zentrisch zur Antenne des Gerätes ausrichten. - Seite 11 ANT513 w Der Abstand „D“ ist im Datenblatt angegeben. w Alle Angaben gelten für statische Lese-/Schreibvorgänge. Abb. 5: ID-Tag positionieren...
-
Seite 12: Elektrischer Anschluss
Das Gerät über die M12-Steckverbindung an eine DTE10x-Auswerteeinheit anschließen. w Die Spannungsversorgung erfolgt durch die Auswerteeinheit. Pinbelegung Anschlussbelegung DATA Informationen zu verfügbaren Kabeldosen: www.ifm.com. Zum Anschluss eignen sich Kabel mit den folgenden Eigenschaften: Ohm’scher Widerstand (Hin- und Länge Effektive Leitungskapazität Rückleitung) -
Seite 13: Bedien- Und Anzeigeelemente
ANT513 8 Bedien- und Anzeigeelemente Abb. 6: Anzeigeelemente 1 LED grün: Betriebsspannung 2 LED gelb: ID-Tag Zustand Beschreibung grün Betriebsspannung ok Betriebsspannung fehlt Blinkt langsam deaktiviert gelb Ein (permanent) ID-TAG erkannt Ein (Impuls) ID-TAG erfolgreich geschrieben / gele- Blinkt schnell Fehler beim Schreiben / Lesen auf ID- •... -
Seite 14: Wartung, Instandsetzung Und Entsorgung
9 Wartung, Instandsetzung und Entsorgung Das Gerät ist wartungsfrei. u Bei Fehlfunktionen Kontakt mit ifm aufnehmen. u Da innerhalb des Gerätes keine vom Anwender zu wartende Bauteile enthalten sind, das Gehäuse nicht öffnen. Die Instandsetzung des Gerätes darf nur durch den Hersteller erfolgen. -
Seite 15: Zulassungen/Normen
ANT513 10 Zulassungen/Normen Für die Zulassungen und Normen sind die folgenden Informationen abrufbar: • Prüfnormen und Bestimmungen: documentation.ifm.com • EU-Konformitätserklärung und Zulassungen: documentation.ifm.com • Zulassungsrelevante Hinweise: Beipackzettel des Gerätes... -
Seite 16: Glossar
ANT513 Glossar ID-Tag Ein ID-Tag wird zum Kennzeichnen von Objekten verwendet. Mit einem Schreib-/ Lesegerät wird der ID-Tag über ein hochfrequentes Funksignal ausgelesen. Ein ID-Tag besteht aus einer Antenne, einen analogen Schaltkreis zum Empfangen und Senden (Transceiver), einen digitalen Schaltkreis und einen permanenten...
