Bedienungsanleitung
DE
Memory Plug
E30398

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm E30398

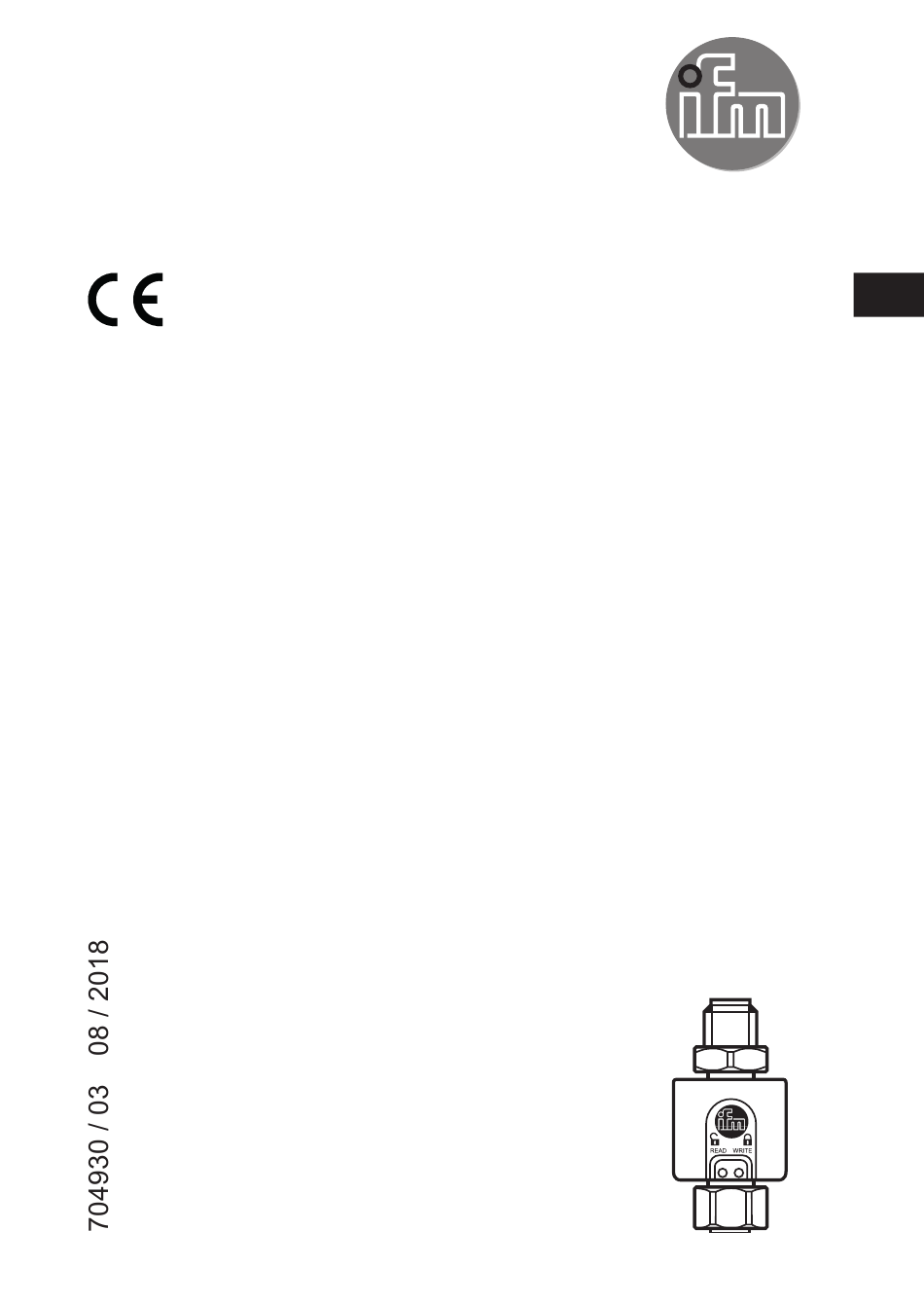

  • Seite 1 Bedienungsanleitung Memory Plug E30398...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Verwendete Symbole �������������������������������������������������������������������������������������3 1�2 Verwendete Begriffe ��������������������������������������������������������������������������������������4 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������5 3 Auslieferungszustand / Werkseinstellung ������������������������������������������������������������6 4 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������6 4�1 Verwendungsmöglichkeiten ohne PC ������������������������������������������������������������6 4�2 Verwendungsmöglichkeiten mit IO-Link Master und LR DEVICE (Software) ����������������������������������������������������������������������������������7 4�3 Grundlegende Einsatzbedingungen ��������������������������������������������������������������7 5 Elektrischer Anschluss �����������������������������������������������������������������������������������������8 6 Betrieb �����������������������������������������������������������������������������������������������������������������9 6�1 Parametersatz eines Sensors einmalig sichern �������������������������������������������9...
  • Seite 3: Vorbemerkung

    1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� Information Ergänzender Hinweis� LED an LED aus LED blinkt langsam (1 Hz) LED blinkt schnell (4 Hz) LED flackert...
  • Seite 4: 1�2 Verwendete Begriffe

    1.2 Verwendete Begriffe Memory Plug Speicherstecker Memory Plug leer Auslieferungszustand� Es ist kein Parametersatz im Memory Plug gespeichert� Der Memory Plug muss an einen Sensor oder an ein PC-System angeschlossen werden, um einen gültigen Parametersatz zu speichern� Memory Plug voll Es ist ein gültiger Parametersatz im Speicher des Memory Plug verfügbar�...
  • Seite 5: Sicherheitshinweise

    2 Sicherheitshinweise • Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren� • Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und Umgebungsbedingungen eignen� • Das Produkt nur bestimmungsgemäß verwenden (→ Bestimmungsgemäße Verwendung). • Die Missachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und / oder Personenschäden führen�...
  • Seite 6: Auslieferungszustand / Werkseinstellung

    4 Bestimmungsgemäße Verwendung Der Memory Plug speichert Parametersätze von IO-Link-Geräten� Er bietet folgende Möglichkeiten: • Datensicherung / -rücksicherung bei IO-Link V1�1-Sensoren� • Datensicherung / -rücksicherung bei den IO-Link V1�0-Sensoren der ifm electronic� • Vorkonfiguration als Datenträger mittels PC� 4.1 Verwendungsmöglichkeiten ohne PC •...
  • Seite 7: 4�2 Verwendungsmöglichkeiten Mit Io-Link Master Und

    4.2 Verwendungsmöglichkeiten mit IO-Link Master und LR DEVICE (Software) • Memory Plug per LR DEVICE (Software) parametrieren → 6.6. • Memory Plug Daten schreiben → 6.6.1 • Memory Plug Daten lesen und bearbeiten→ 6.6.2 4.3 Grundlegende Einsatzbedingungen • n-schaltende Sensoren werden nicht unterstützt� •...
  • Seite 8: Elektrischer Anschluss

    5 Elektrischer Anschluss Der Memory Plug ist ein Zubehörteil, das für den Anschluss an IO-Link Geräte vorgesehen ist� Out 2 Out 1 1: Sensor 2: Memory Plug...
  • Seite 9: Betrieb

    6 Betrieb 6.1 Parametersatz eines Sensors einmalig sichern Voraussetzung: Memory Plug im Auslieferungszustand (leer / [Write protected]) ► Memory Plug an Versorgungsspannung anschließen� ► Memory Plug und Sensor verbinden� > Der Memory Plug liest den Parametersatz des Sensors und speichert ihn� Lesevorgang Vorgang beendet�...
  • Seite 10: 6�2 Parametersatz Eines Sensors Kontinuierlich Sichern

    6.2 Parametersatz eines Sensors kontinuierlich sichern Voraussetzung: Memory Plug im Modus [Read/Write] Zum Umstellen von [Write protected] auf [Read/Write] → 6.6 Memory Plug parametrieren� ► Memory Plug zwischen Sensor und Auswerteeinheit der Anlage anschließen� Anzeige bei leerem Memory Plug Anzeige bei vollem Memory Plug Der Parametersatz des Sensors wird geändert (P →...
  • Seite 11: 6�3 Parametersatz Eines Sensors Vervielfältigen

    6.3 Parametersatz eines Sensors vervielfältigen Voraussetzung: Memory Plug voll / im Modus [Write protected] ► Memory Plug an Versorgungsspannung anschließen� ► Typgleichen Sensor mit Memory Plug verbinden� > Der Memory Plug schreibt seinen Parametersatz in den Sensor� Schreibvorgang Vorgang beendet ►...
  • Seite 12: 6�4 Austauschsensor Parametrieren

    6.4 Austauschsensor parametrieren Voraussetzung: Memory Plug voll / im Modus [Write protected] oder [Read/Write]� [Write protected] [Read/Write] ► Memory Plug an Versorgungsspannung anschließen� ► Typgleichen Sensor mit Memory Plug verbinden� Wird der Memory Plug im Modus [Read/Write] verwendet, muss der Sensor die Werkseinstellung enthalten�...
  • Seite 13: 6�5 Parametersatz Eines Sensors Wiederherstellen

    6.5 Parametersatz eines Sensors wiederherstellen Voraussetzung: Memory Plug voll / im Modus [Write protected] ► Memory Plug zwischen Sensor und Auswerteeinheit der Anlage anschließen� Der Parametersatz des Sensors wird geändert (P → P1). ► Versorgungsspannung der Anlage aus- und wieder einschalten� >...
  • Seite 14: 6�6 Memory Plug Per Lr Device Parametrieren

    6.6 Memory Plug per LR DEVICE parametrieren Um den Memory Plug mit einem PC zu verbinden benötigen Sie einen IO-Link Master und eine Software LR DEVICE� ► Anschluss und Inbetriebnahme siehe Bedienungsanleitung LR DEVICE� > Folgende Informationen werden im Header (LR DEVICE) angezeigt� Schreibschutz ist nicht aktiv: Beim Verbinden des Memory Plug mit einem entsprechenden Sensor, werden die Parameter des Sensors in den Memory Plug geschrieben�...
  • Seite 15: 6�6�2 Daten Vom Memory Plug Lesen Und Bearbeiten

    6.6.2 Daten vom Memory Plug lesen und bearbeiten ► Memory Plug mit USB IO-Link Master verbinden� ► [ ] anklicken� > Parameterliste des verbundenen Memory Plug wird in die Software geladen� ► [ ] anklicken, sofern das Gerät dies unterstützt� >...
  • Seite 16: 6�8 Konfigurieren Per Teachtaster

    Memory Plug mit gespeichertem Parametersatz im Modus [Read/Write]� Memory Plug liest den Parametersatz des Sensors� Memory Plug schreibt den gespeicherten Parametersatz in den Sensor� Memory Plug im Modus [Read/Write]; Fehler in der Datenverarbeitung� Memory Plug im Modus [Write protected]; Fehler in der Datenverarbeitung� Angeschlossener Sensor nicht typgleich�...
  • Seite 17 Es darf kein Sensor angeschlossen sein� ► Für die angegebene Zeit Taste des Teachtasters drücken (das Ende der Zeitspanne wird durch Wechsel der LED-Anzeige signalisiert; → folgende Abbildungen)� Umstellen von [Write protected] auf [Read/Write] t [s] <13 A: LED-Anzeige Memory Plug leer B: LED-Anzeige Memory Plug voll Umstellen von [Read/Write] auf [Write protected] t [s]...
  • Seite 18: 6�9 Memory Plug Als Datenträger Verwenden

    A: LED-Anzeige Memory Plug 6.9 Memory Plug als Datenträger verwenden Memory Plugs können als externes Speichermedium verwendet werden: ► Geräte mit gespeicherten Parametersätzen nach Inbetriebnahme der Anlage an einem sicheren Ort aufbewahren� 7 Technische Daten Weitere technische Daten und Maßzeichnung unter www�ifm�com...
  • Seite 19: Fehlerbehebung

    Abhilfe Sensorkabel während der Übertragung ► Sensorkabel wieder an den Memory abgezogen� Plug anstecken� Unbekannter Sensor angeschlossen, z� B� ► IO-Link-1�0-Sensor von ifm electronic • IO-Link-1�0-Sensor eines anschließen� Fremdherstellers� ► IO-Link-1�1-Sensor anschließen� • Nicht IO-Link-fähiger Sensor� Sensor unterstützt keine Datenhaltung�...
