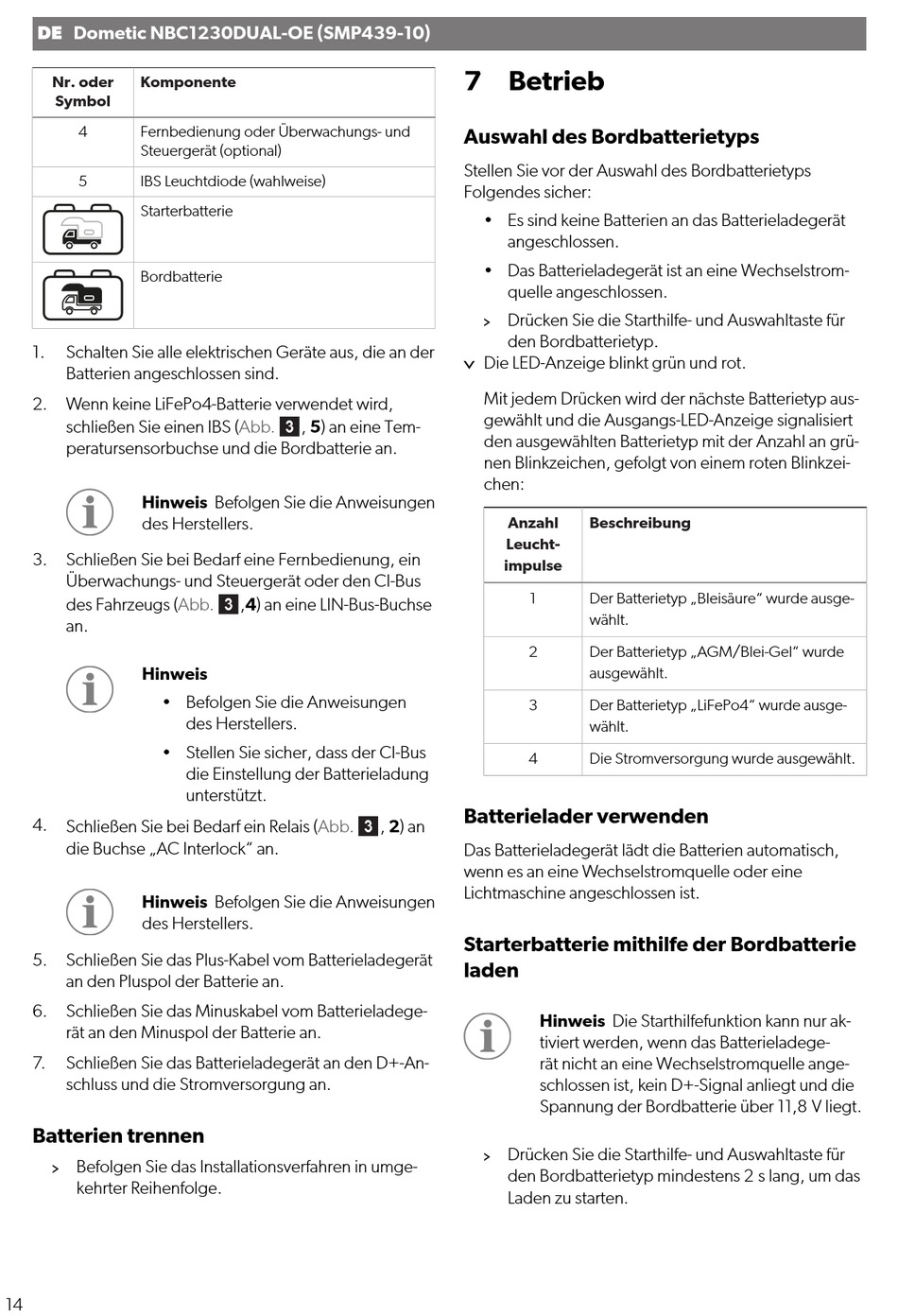

DE Dometic NBC1230DUAL-OE (SMP439-10)
Nr. oder Komponente
Symbol
4 Fernbedienung oder Überwachungs- und
Steuergerät (optional)
5 IBS Leuchtdiode (wahlweise)
Starterbatterie
Bordbatterie
1. Schalten Sie alle elektrischen Geräte aus, die an der
Batterien angeschlossen sind.
2. Wenn keine LiFePo4-Batterie verwendet wird,
schließen Sie einen IBS (Abb. , 5) an eine Tem-
peratursensorbuchse und die Bordbatterie an.
Hinweis Befolgen Sie die Anweisungen
des Herstellers.
3. Schließen Sie bei Bedarf eine Fernbedienung, ein
Überwachungs- und Steuergerät oder den CI-Bus
des Fahrzeugs (Abb. ,4) an eine LIN-Bus-Buchse
an.
Hinweis
• Befolgen Sie die Anweisungen
• Stellen Sie sicher, dass der CI-Bus
4. Schließen Sie bei Bedarf ein Relais (Abb. , 2) an
die Buchse „AC Interlock" an.
Hinweis Befolgen Sie die Anweisungen
des Herstellers.
5. Schließen Sie das Plus-Kabel vom Batterieladegerät
an den Pluspol der Batterie an.
6. Schließen Sie das Minuskabel vom Batterieladege-
rät an den Minuspol der Batterie an.
7. Schließen Sie das Batterieladegerät an den D+-An-
schluss und die Stromversorgung an.
Batterien trennen
Befolgen Sie das Installationsverfahren in umge-
kehrter Reihenfolge.
14
des Herstellers.
die Einstellung der Batterieladung
unterstützt.
7 Betrieb
Auswahl des Bordbatterietyps
Stellen Sie vor der Auswahl des Bordbatterietyps
Folgendes sicher:
• Es sind keine Batterien an das Batterieladegerät
angeschlossen.
• Das Batterieladegerät ist an eine Wechselstrom-
quelle angeschlossen.
Drücken Sie die Starthilfe- und Auswahltaste für
den Bordbatterietyp.
Die LED-Anzeige blinkt grün und rot.
Mit jedem Drücken wird der nächste Batterietyp aus-
gewählt und die Ausgangs-LED-Anzeige signalisiert
den ausgewählten Batterietyp mit der Anzahl an grü-
nen Blinkzeichen, gefolgt von einem roten Blinkzei-
chen:
Anzahl Beschreibung
Leucht-
impulse
1 Der Batterietyp „Bleisäure" wurde ausge-
wählt.
2 Der Batterietyp „AGM/Blei-Gel" wurde
ausgewählt.
3 Der Batterietyp „LiFePo4" wurde ausge-
wählt.
4 Die Stromversorgung wurde ausgewählt.
Batterielader verwenden
Das Batterieladegerät lädt die Batterien automatisch,
wenn es an eine Wechselstromquelle oder eine
Lichtmaschine angeschlossen ist.
Starterbatterie mithilfe der Bordbatterie
laden
Hinweis Die Starthilfefunktion kann nur ak-
tiviert werden, wenn das Batterieladege-
rät nicht an eine Wechselstromquelle ange-
schlossen ist, kein D+-Signal anliegt und die
Spannung der Bordbatterie über 11,8 V liegt.
Drücken Sie die Starthilfe- und Auswahltaste für
den Bordbatterietyp mindestens 2 s lang, um das
Laden zu starten.
