Anschlussanleitung

24  Montage / Anschluss
Rev. 00 04/19

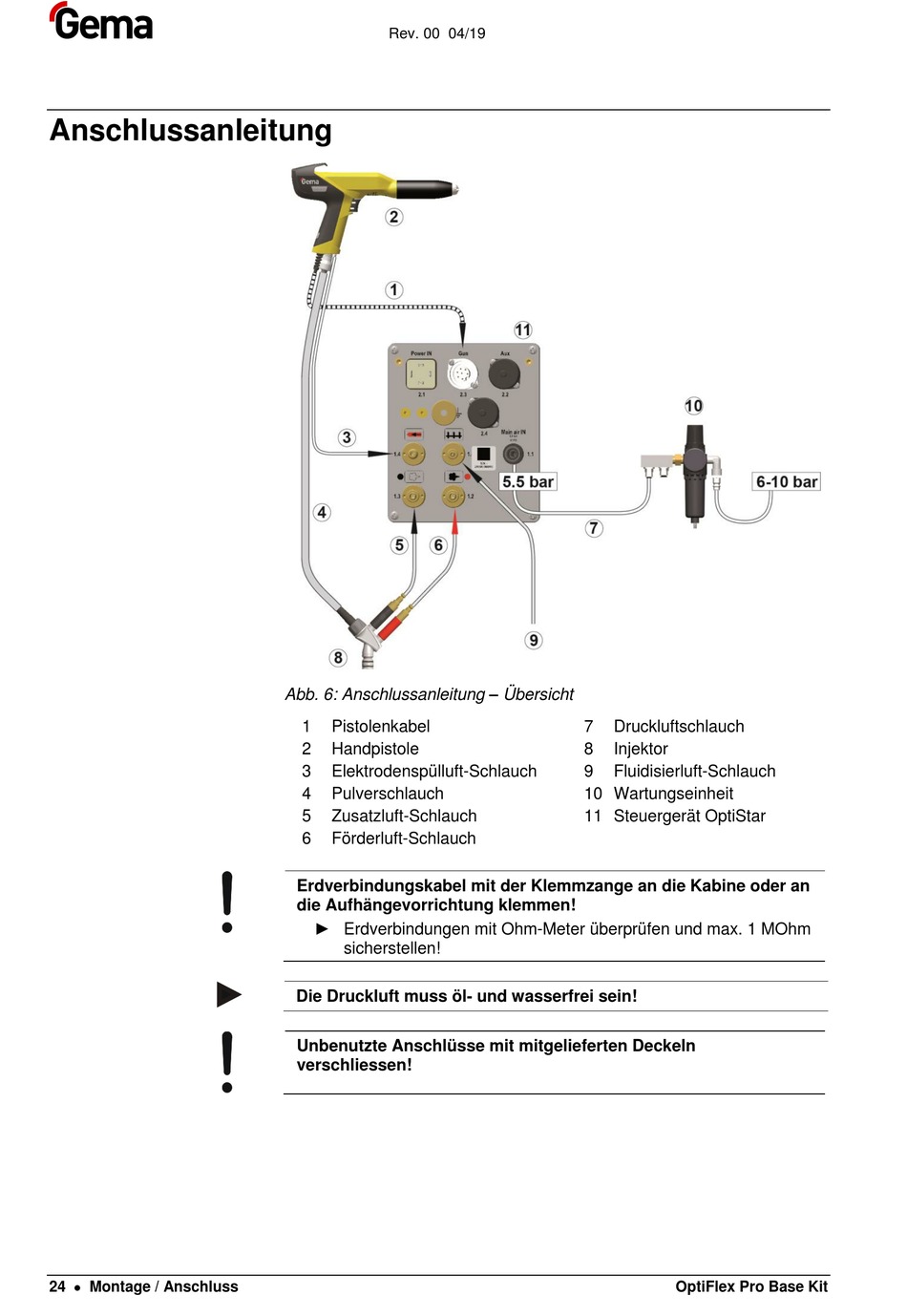

Abb. 6: Anschlussanleitung – Übersicht
1 Pistolenkabel
2 Handpistole
3 Elektrodenspülluft-Schlauch
4 Pulverschlauch
5 Zusatzluft-Schlauch
6 Förderluft-Schlauch
Erdverbindungskabel mit der Klemmzange an die Kabine oder an
die Aufhängevorrichtung klemmen!
► Erdverbindungen mit Ohm-Meter überprüfen und max. 1 MOhm
sicherstellen!
Die Druckluft muss öl- und wasserfrei sein!
Unbenutzte Anschlüsse mit mitgelieferten Deckeln
verschliessen!
7 Druckluftschlauch
8 Injektor
9 Fluidisierluft-Schlauch
10 Wartungseinheit
11 Steuergerät OptiStar
OptiFlex Pro Base Kit
