4.
Buchse für Versorgung
und Analogausgänge
(Ansicht von vorne)
Stecker für RS232 bzw.
RS485 - Anschluss
(Ansicht von vorne)
Hardware

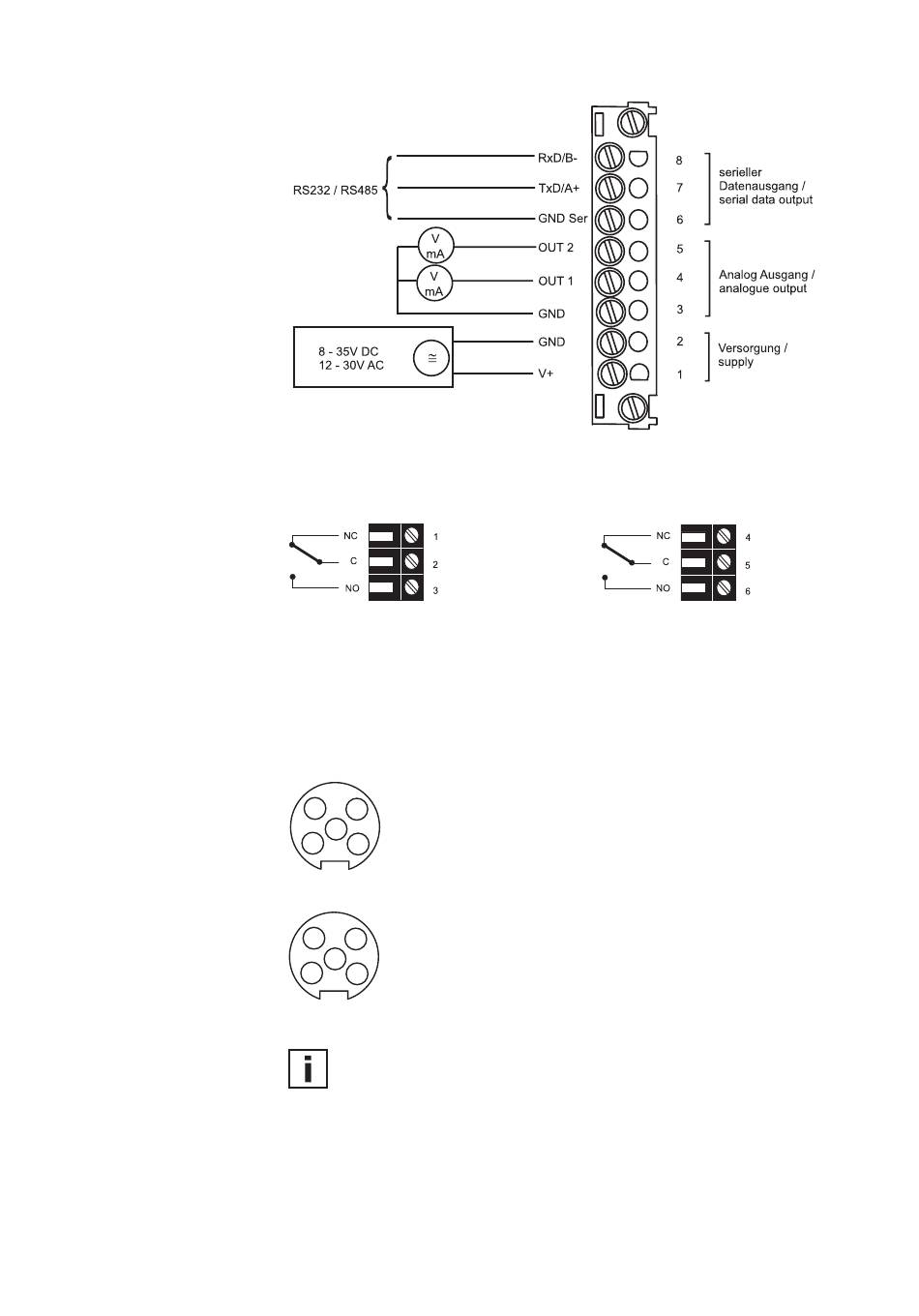

ELEKTRISCHE ANSCHLÜSSE
4.1

Anschlussbild

4.2

Anschlussbild Schaltmodul (Option)

Rel 1
4.3
Anschlussbelegung Gehäuseunterteil mit Steckanschluss
8...35V DC / 12...30V AC (Option C03/C06/C07/08)
4
3
5
2
1
Euro-Norm
4
3
5
2
1
Euro-Norm
Kabel gemäß oben angeführter Belegung an Stecker/Buchse anschließen.
4.4
Anschlussbelegung Schnittstellenkabel RS232 (Option)
Kabel:
gelb
braun
weiß
Rel 2
Bezeichnung:
V+
GND
GND
OUT1
OUT2
Bezeichnung:
GND-Ser
Rxd/B-
Txd/A+
nicht belegt
Bezeichnung:
GND
TXD
RXD
8
Buchsenbelegung:
5
4
3
2
1
Buchsenbelegung:
5
3
1
2,4
