Hardware
3.3
Montage für Metall- bzw. Polycarbonatgehäuse siehe Seite 5.
Messumformer der Serie EE31-xDx / EE31-xHx sind Messumformer mit
abgesetztem Messfühler.
Einsatzbereich Fühler:
Einsatzbereich Elektronik: -40...60°C (mit integriertem Display: -20...50°C)

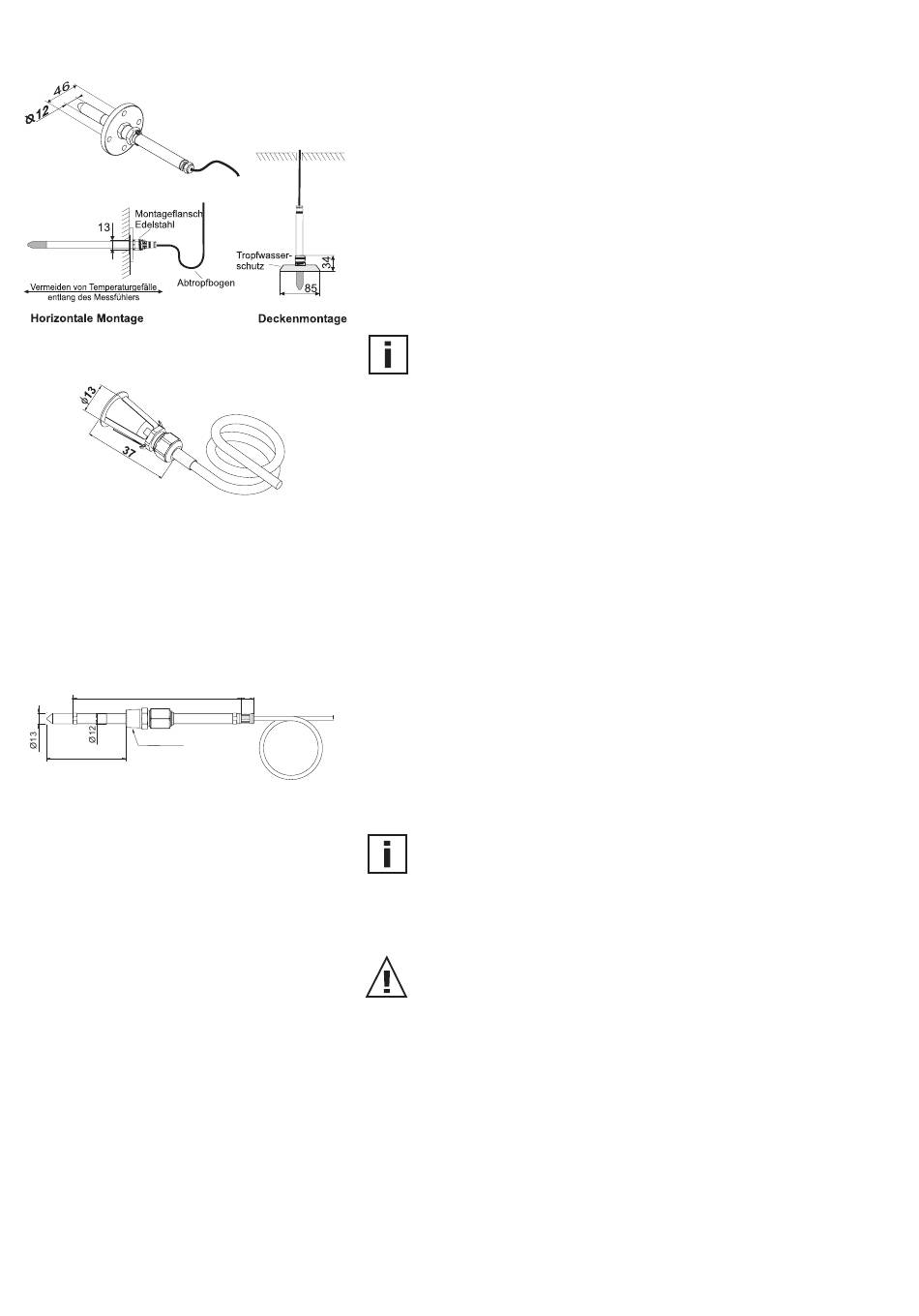

Montage des Messfühlers - Modell D (12mm):
Der Montageflansch aus Edelstahl (siehe Zubehör) ermöglicht eine einfa-
che Montage an der Messraum-Aussenwand und eine stufenlose
Verstellung der Eintauchtiefe.
Bei der Deckenmontage wird ein Tropfwasserschutz (siehe Zubehör) zum
Schutz des Fühlers und der Sensorelemente vor Kondenswasser empfohlen.
Montage des Messfühlers - Modell H (5mm):
Inkl. Montagevorrichtung zur versteckten Montage des Miniaturfühlers
z.B: in Museen, Türzargen, usw.
Bohrungsdurchmesser: 13mm
Materialstärke: min. 3mm
3.4
Montage für Metall- bzw. Polycarbonatgehäuse siehe Seite 5.
Messumformer der Serie EE31-xEx sind Messumformer mit abgesetztem,
15
druckdichtem Messfühler und somit für den Einsatz bei Drücken von
0,01...20 bar geeignet.
Einsatzbereich Temperatur:
Einsatzbereich Elektronik:
Der Messfühler muss horizontal oder vertikal nach unten montiert sein.
Wenn möglich sollte bei jeder Montage ein Abtropfbogen gelegt werden.
Da das Fühlerrohr in der Messumgebung sehr hohen Drücken ausgesetzt
sein kann, besteht während bzw. nach unsachgemäßer Montage die
Gefahr des plötzlichen, ungewollten Austreibens des Fühlerrohrs. Bei
Arbeiten am Fühlerrohr bzw. in dessen Nähe ist daher besondere Vorsicht
an den Tag zu legen. Keinenfalls direkt über das Fühlerrohr beugen!
Bei der Montage des Sensorkopfes ist darauf zu achten, dass die
Oberfläche des Fühlerrohrs nicht beschädigt wird!
Dies könnte einerseits zu Beschädigungen der Dichtelemente, (Folge:
Leckrate und Druckverlust) andererseits zu Demontageschwierigkeiten
(Verklemmung) führen.
Montage Modell D, Modell H (abgesetzter Fühler)
Modell D: -40...180°C; Modell H: -40...80°C
Der Messfühler muss horizontal oder vertikal nach unten montiert sein.
Wenn möglich sollte bei jeder Montage ein Abtropfbogen gelegt werden.
Montage Modell E (mit druckdichtem Fühler)
Druck:
Allgemeine Sicherheitshinweise zur Montage
6
-40...180°C
0,01...20bar
-40...60°C (mit integriertem Display: -20...50°C)
