Angaben in mm
Polycarbonat-
gehäuse
Metallgehäuse:
3.
INSTALLATION

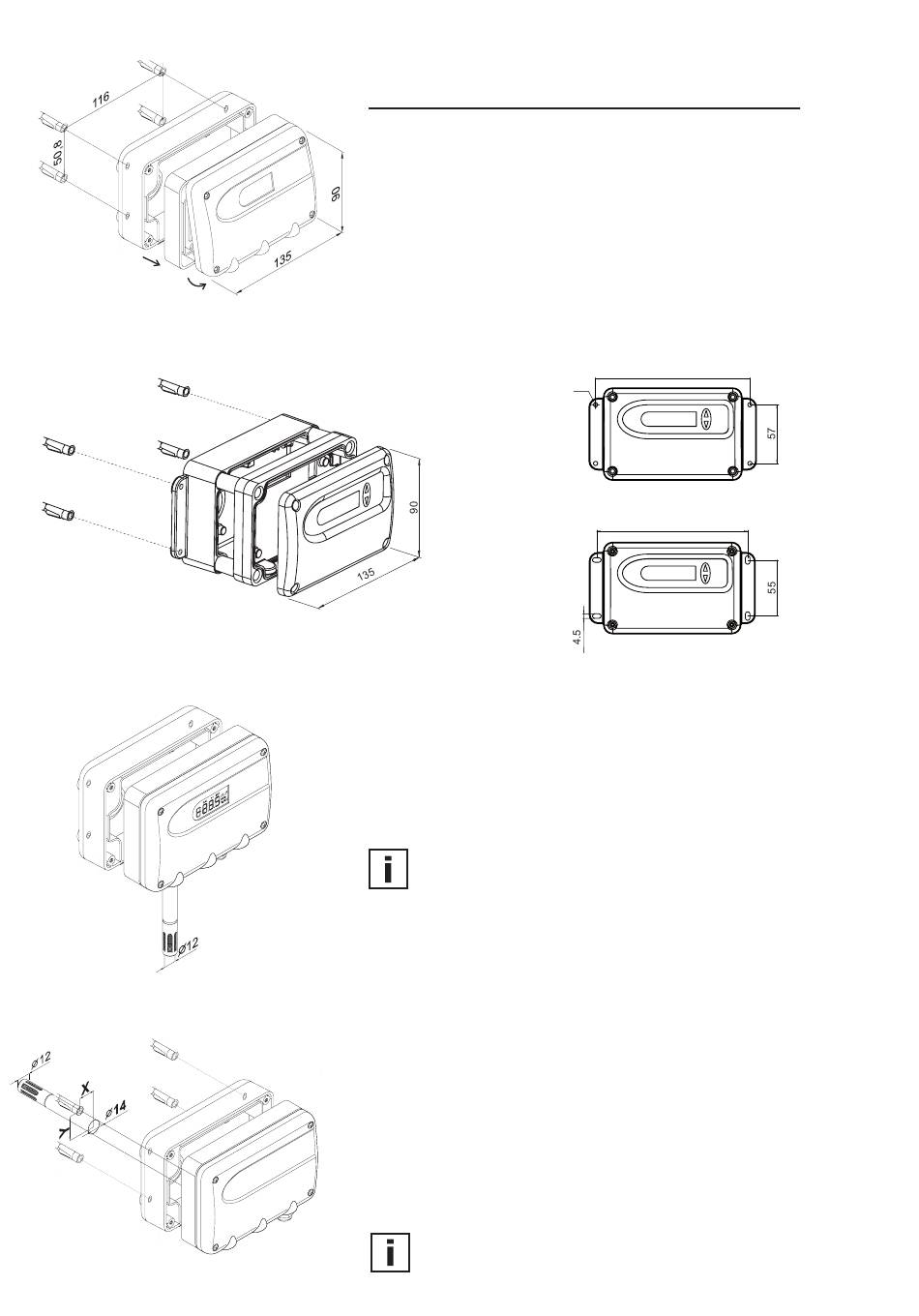

Montage für Metall- bzw. Polycarbonatgehäuse
1. Montagebohrungen lt. Bohrplan (siehe Zeichnungen) ausführen. Für
das Polycarbonatgehäuse steht zusätzlich ein Montageset für
Hutschienenmontage zur Verfügung (siehe Hardware Kapitel 10
"Ersatzteile / Zubehör")
2. Der Gehäuseunterteil wird mit 4 Schrauben montiert.
(Schraubendurchmesser: < 4,2mm; nicht im Lieferumfang enthalten)
3. Anschluss des Messumformers (siehe Hardware Kapitel 4
"Elektrische Anschlüsse")
4. Montage von Mittelteil und Deckel mittels 4 Schrauben (im
Lieferumfang enthalten).
Montagebohrung mit Rundloch:
Montagebohrung mit Langloch:
3.1
Montage Modell A (Wandmontage)
Montage für Metall- bzw. Polycarbonatgehäuse siehe oben.
Messumformer der Serie EE31-xAx sind für die Wandmontage ausgelegt.
Einsatzbereich:
Der Messumformer muss so montiert sein, dass der Messfühler
nach unten zeigt!
3.2
Montage Modell B (Kanalmontage)
Montage für Metall- bzw. Polycarbonatgehäuse siehe oben.
Positionierung der Montagebohrung oben links zu Bohrung
Fühlerrohr:
Metallgehäuse:
Polycarbonatgehäuse: x = 20,5mm
Messumformer der Serie EE31-xBx sind für die Kanalmontage ausgelegt.
Einsatzbereich:
Der Messumformer muss so montiert sein, dass der Messfühler
waagrecht oder nach unten in den Kanal ragt!
5
150
Ø4.2
148
-40...60°C (mit Display: -20...50°C)
x = 28,5mm
y = 37,5mm
y = 25,4mm
-40...80°C (mit Display: -20...50°C)
