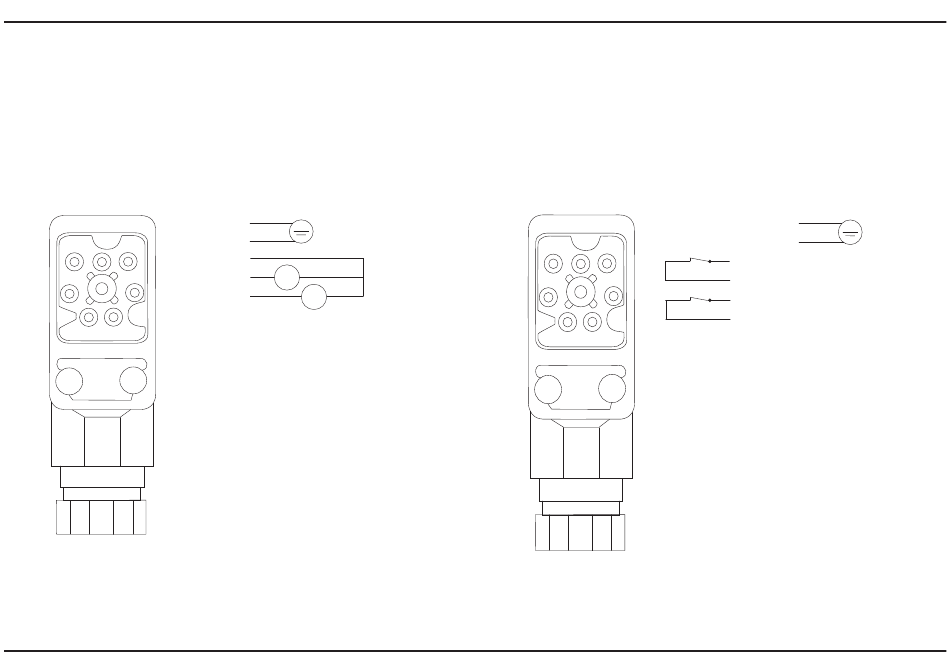

4. ELEKTRISCHE ANSCHLÜSSE

Analogausgang:

6 1
7
2
5
3
4
1 V+
10...30V DC
2 GND
3 GND
V
4 OUT1
mA
V
5 OUT2
mA
6 NC
7 NC
Schaltausgang:
6 1
7
2
5
4 3
Seite 10
EE371 / EE372
1 V+
10...30V DC
2 GND
3 NC11
4 NC12
5 NC21
6 NC22
7 not connected
