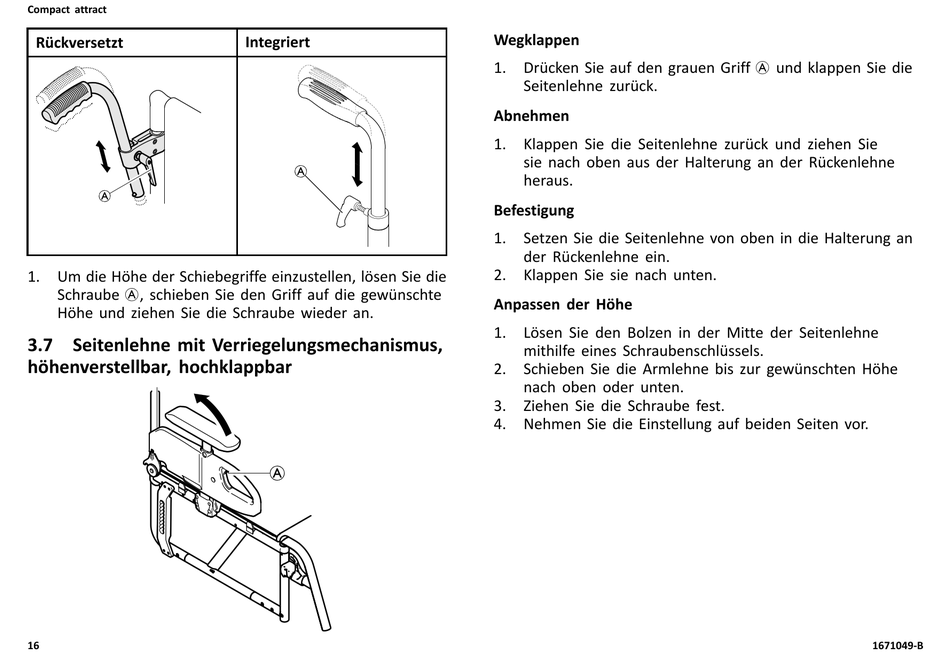

Küschall Compact attract Gebrauchsanweisung Seite 16

Compact attract
Rückversetzt
1. Um die Höhe der Schiebegriffe einzustellen, lösen Sie die
Schraube A, schieben Sie den Griff auf die gewünschte
Höhe und ziehen Sie die Schraube wieder an.
3.7 Seitenlehne mit Verriegelungsmechanismus,
höhenverstellbar, hochklappbar
16
Integriert
A
Wegklappen
1. Drücken Sie auf den grauen Griff A und klappen Sie die
Seitenlehne zurück.
Abnehmen
1. Klappen Sie die Seitenlehne zurück und ziehen Sie
sie nach oben aus der Halterung an der Rückenlehne
heraus.
Befestigung
1. Setzen Sie die Seitenlehne von oben in die Halterung an
der Rückenlehne ein.
2. Klappen Sie sie nach unten.
Anpassen der Höhe
1. Lösen Sie den Bolzen in der Mitte der Seitenlehne
mithilfe eines Schraubenschlüssels.
2. Schieben Sie die Armlehne bis zur gewünschten Höhe
nach oben oder unten.
3. Ziehen Sie die Schraube fest.
4. Nehmen Sie die Einstellung auf beiden Seiten vor.
1671049-B
