Compact attract
1. Den Entriegelungshebel D drücken und die
Armlehnenbaugruppe nach oben aus der
Armlehnenhalterung E herausdrehen.
2. Die Armlehnenbaugruppe 45° nach außen schwenken.
3. Die Armlehnenbaugruppe nach oben und aus dem
Gelenk F herausziehen.
Abnehmen der Abdeckung
Die Abdeckung kann abgenommen und bei 30° C in der
Maschine gewaschen werden.
1. Die Federbolzenverriegelung B herausziehen, das
T-förmige Armlehnenpolster A greifen und aus der
Halterung C herausziehen.
2. Die Abdeckung H durch Öffnen der Klettverschlüsse an
beiden Seiten von der Armlehnenbaugruppe abnehmen.
18

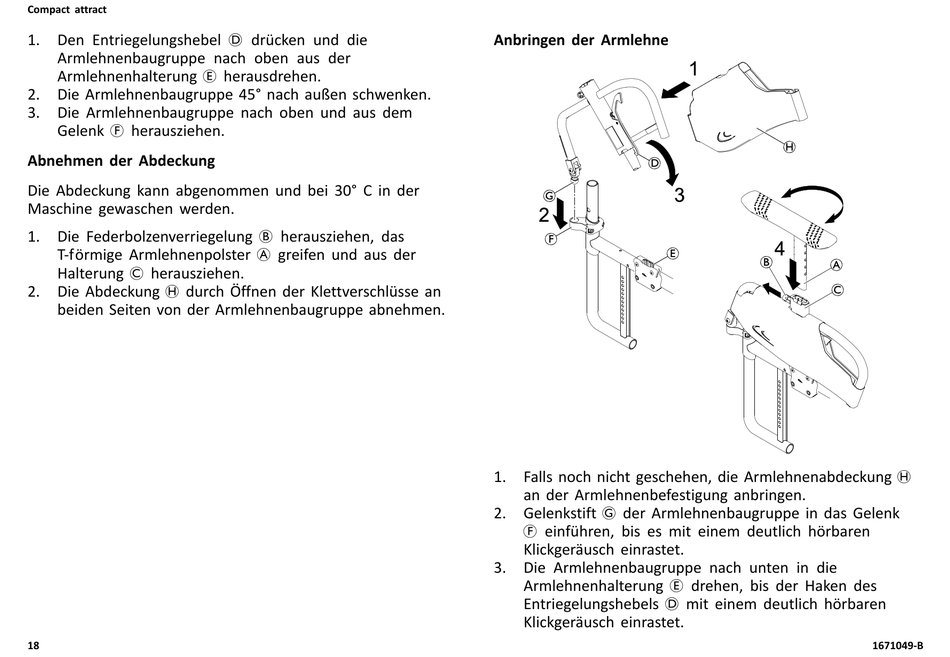

Anbringen der Armlehne
1. Falls noch nicht geschehen, die Armlehnenabdeckung H
an der Armlehnenbefestigung anbringen.
2. Gelenkstift G der Armlehnenbaugruppe in das Gelenk
F einführen, bis es mit einem deutlich hörbaren
Klickgeräusch einrastet.
3. Die Armlehnenbaugruppe nach unten in die
Armlehnenhalterung E drehen, bis der Haken des
Entriegelungshebels D mit einem deutlich hörbaren
Klickgeräusch einrastet.
1671049-B
