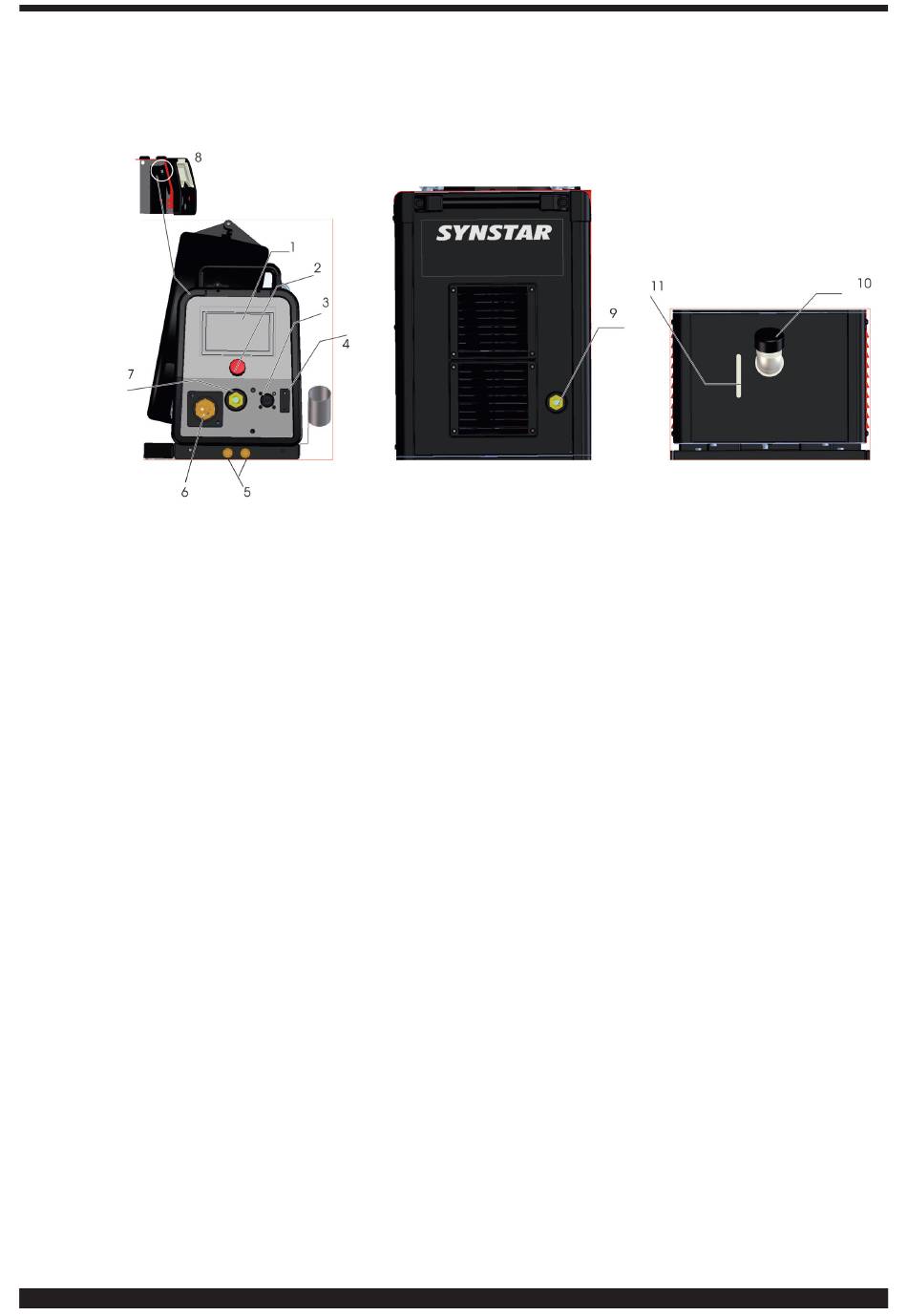

DESCRIZIONE DELL' APPARECCHIO

6�1

Vista anteriore

DISPLAY
1
Display touch screen per la visualizzazione dei parametri di saldatura
MANOPOLA
2
Per la selezione e regolazione dei parametri di saldatura
CONNETTORE
3
Per la connessione dei comandi della torcia MIG
CONNETTORE
4
Connettore tipo DB9 (RS 232) da utilizzare per aggiornare i programmi di saldatura
RUBINETTI AD INNESTO RAPIDO
5
Collegare il tubo rosso e blu della torcia, rispettando il colori rosso con rosso e blu con blu
ATTACCO CENTRALIZZATO
6
Per il collegamento alla torcia di saldatura MIG
PRESA
7
Presa a cui va collegata la pinza porta elettrodo per la saldatura MMA
CONNETTORE
8
Connettore tipo USB da utilizzare per aggiornare i programmi di saldatura
CAVO MASSA O PRESA
9
Presa (-) a cui va collegato il connettore del cavo massa
10 TAPPO SERBATOIO
ASOLA
11
Asola per l'ispezione del liquido refrigerante
3301291 3301291-IT 15
