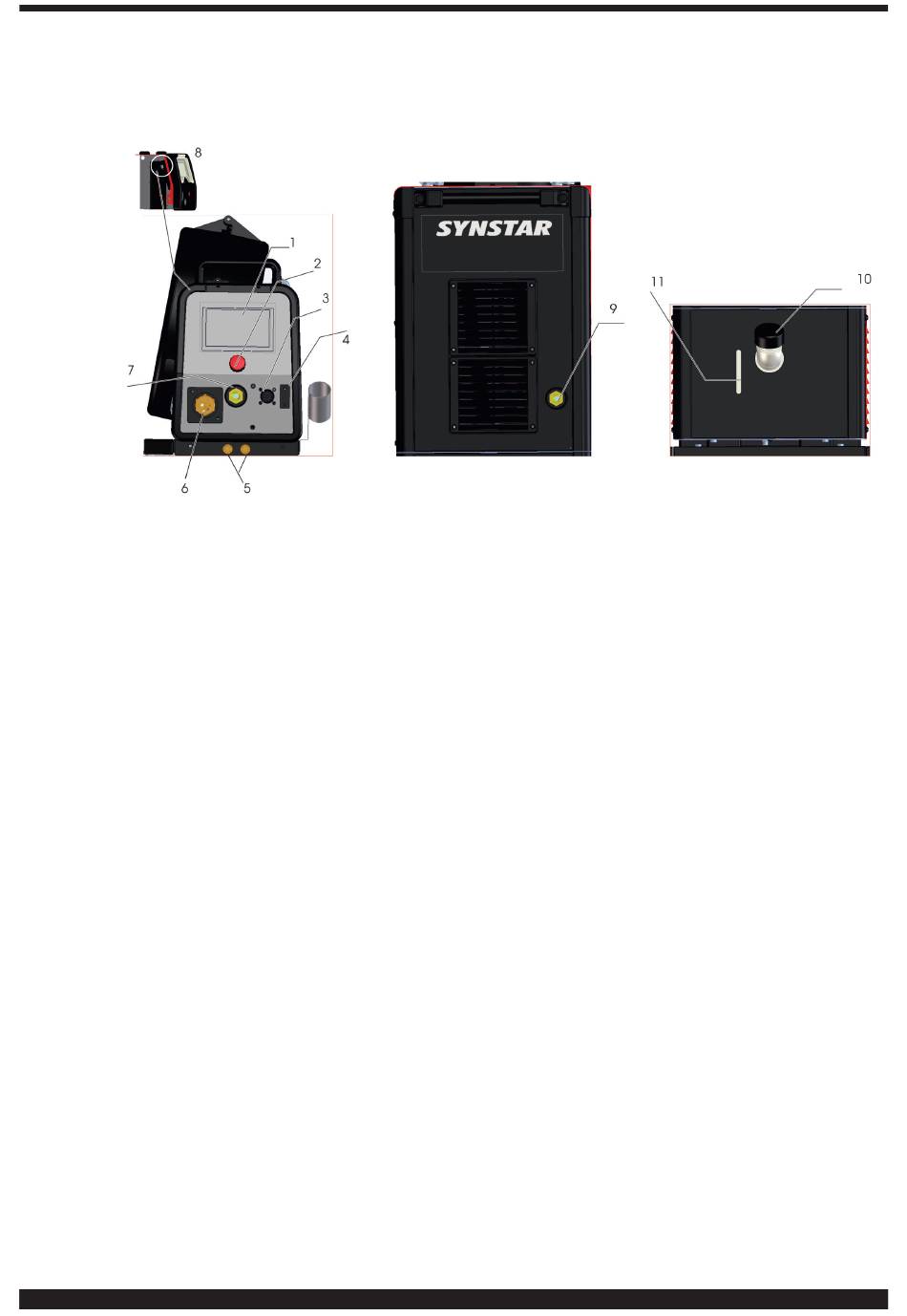

DESCRIPTION DE L'APPAREIL

6�1

Vue avant

ÉCRAN
1
Écran tactile pour l'affichage des paramètres de soudage
BOUTON ROTATIF
2
Bouton pour la sélection et le réglage des paramètres de soudage
CONNECTEUR
3
Pour la connexion des commandes de la torche MIG
CONNECTEUR
4
Connecteur type DB9 (RS 232) à utiliser pour mettre à jour les programmes de soudage.
ROBINETS À CONNEXION RAPIDE
5
Raccorder le tuyau rouge et bleu de la torche, en respectant le rouge avec le rouge et le bleu avec le bleu
RACCORD CENTRALISÉ
6
Pour le raccordement à la torche de soudage MIG
PRISE
7
Prise à laquelle doit être raccordée la pince porte électrode en soudage MMA
CONNECTEUR
8
Connecteur type USB à utiliser pour mettre à jour les programmes de soudage
CÂBLE DE MASSE OU PRISE
9
Prise (-) pour le branchement du connecteur du câble de masse
10 BOUCHON DU RÉSERVOIR
FENTE
11
Orifice pour l'inspection du liquide de refroidissement
