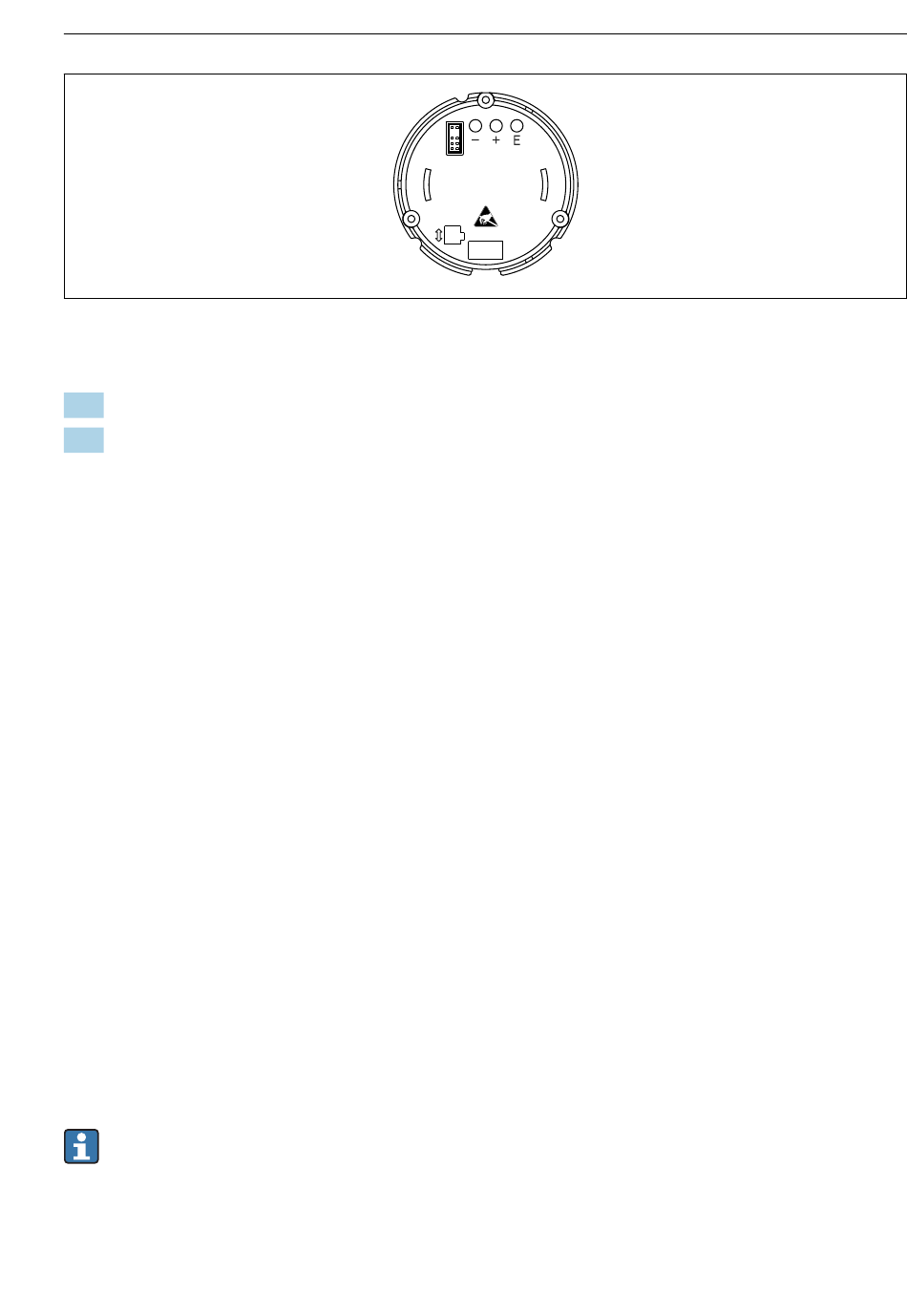

 10 Bedientasten des Feldanzeigers ("-", "+", "E")
1. Gehäusedeckel entfernen
2. Display abziehen
 Die Bedientasten am Gerät sind zugänglich.
6.2.1 Navigation
Die Bedienfelder sind in 2 Ebenen eingeteilt.
Menü: In der Ebene Menü können unterschiedliche Menüpunkte gewählt werden. Die
einzelnen Menüpunkte dienen als Zusammenfassung von zusammengehörigen
Bedienfunktionen.
Bedienfunktion: Eine Bedienfunktion ist als Zusammenfassung von Bedienparametern
anzusehen. In den Bedienfunktionen erfolgt die eigentliche Bedienung bzw. Parametrierung
des Gerätes.
Bedientasten:
Eingabetaste 'E': Einstieg in das Programmiermenü, wenn die E Taste länger als 3 Sekunden
gedrückt wird.
• Anwählen von Bedienfunktionen.
• Übernehmen von Werten.
• Wenn die E Taste länger als 3 Sekunden gedrückt wird erfolgt ein direkter Sprung zur Home
Position. Vorher erfolgt eine Abfrage, ob die bis dahin eingegebenen Daten gespeichert
werden sollen.
• Abspeichern von eingegebenen Daten.
Auswahltasten '+/-':
• Auswählen der Menüs.
• Einstellen von Parametern und Zahlenwerten.
• Nach Auswahl der Bedienfunktion wird durch Drücken der Tasten + oder - der Wert
eingegeben oder die Einstellung verändert.
Bei langanhaltendem Drücken der Tasten erfolgt eine Zahlenänderung mit zunehmender
Geschwindigkeit.
Bei den Bedienpositionen "Programmname" und "Programmversion" wird beim Drücken
der Tasten + oder - die Anzeige horizontal gescrollt, da diese Positionen (7stellig) nicht
vollständig in der 14-Segment-Anzeige dargestellt werden kann.
