Verdrahtung
5.1

Verdrahtung auf einen Blick

5.1.1

Klemmenbelegung

Klemme 2 und 3
Open Collector
1
2
+
-
3

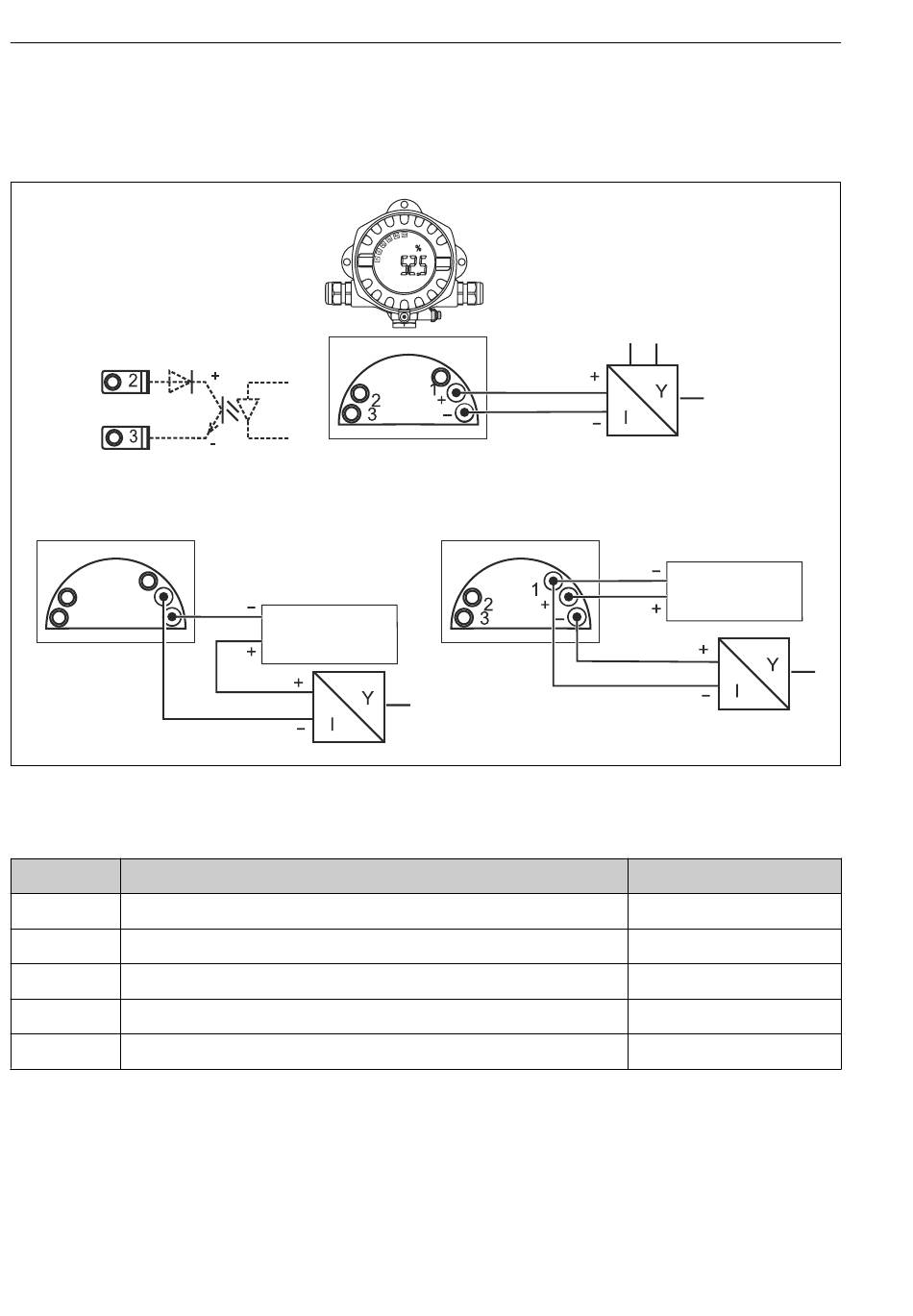

 7 Klemmenbelegung des Feldanzeigers
Klemme Klemmenbelegung
+ Messsignal (+) 4...20 mA
- Messsignal (-) 4...20 mA
1 Anschlussklemme für weitere Instrumentierung
2 Digitaler Grenzwertschalter (Kollektor)
3 Digitaler Grenzwertschalter (Emitter)
5.2

Elektrischer Anschluss

Sowohl die Klemmenbelegung, als auch die Anschlusswerte des Feldanzeigers entsprechen
denen der Ex-Ausführung. Das Gerät ist nur zum Betrieb in einem 4...20 mA Messstromkreis
vorgesehen. Entlang der Stromkreise (innerhalb und außerhalb des explosionsgefährdeten
Bereichs) muss Potenzialausgleich bestehen.
14
passiv
Messumformer-
speisung
aktiv
Messumformer-
speisung
Ein- und Ausgang
Signaleingang
Signaleingang
Stützklemme
Schaltausgang
Schaltausgang
RIA14
A0010946-DE
