Montageanleitung Innenbeschattung INTRA
Technische Daten
Breite: Rasterbreite von 100 cm bis 450 cm
bei Einzelanlagen oder 2 Anlagen nebeneinander - Bestellmaß = Rasterbreite
bei Einzelanlage Nischenbefestigung
Ausfall: Ausfall von 100 cm bis 450 cm
Dachneigung: Dachneigungswinkel von 0° bis 45°
Laufrichtung grundsätzlich von oben nach unten

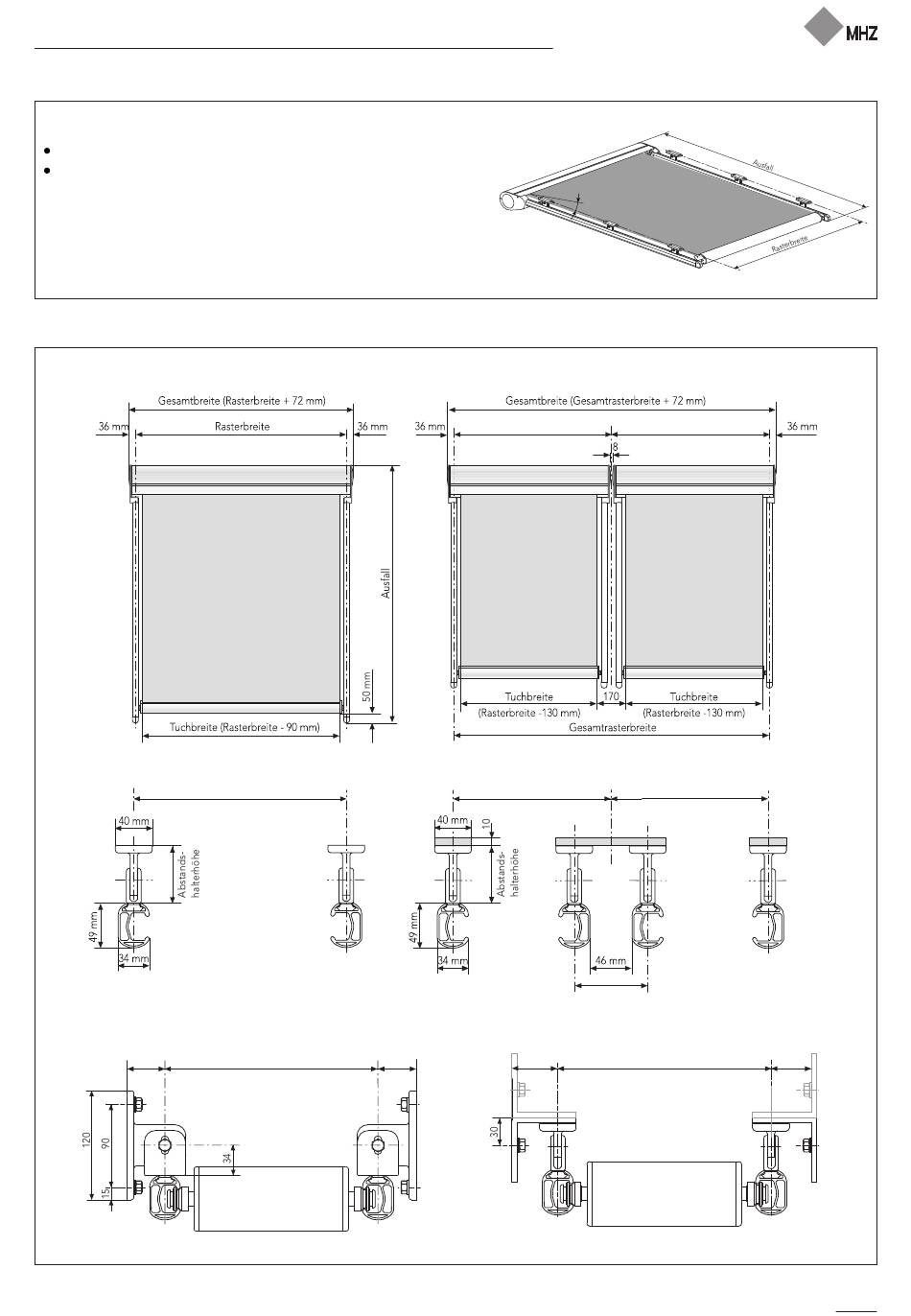

Ausladung und Achsmaße
Rasterbreite max. 4500 mm
50 mm
(+/- 5 mm)
Technische Änderungen vorbehalten, Ausgabe 05.2011
- Bestellmaß = Rasterbreite = lichte Breite - 84 mm
Einzelanlage
Nischenbefestigung
(+/- 5 mm)
Rasterbreite max. 4500 mm
2 Anlagen nebeneinander montiert
Rasterbreite 1
Rasterbreite 1
max. 4500 mm
50 mm
50 mm
(+/- 5 mm)
*
Rasterbreite 2
Rasterbreite 2
max. 4500 mm
80 mm
Rasterbreite max. 4500 mm
Alle Maßangaben in mm
50 mm
(+/- 5 mm)
2
