Montageanleitung Innenbeschattung INTRA
8. Endlagen einstellen
9. Abdeckung schließen
9.1.
9.2.
20
14

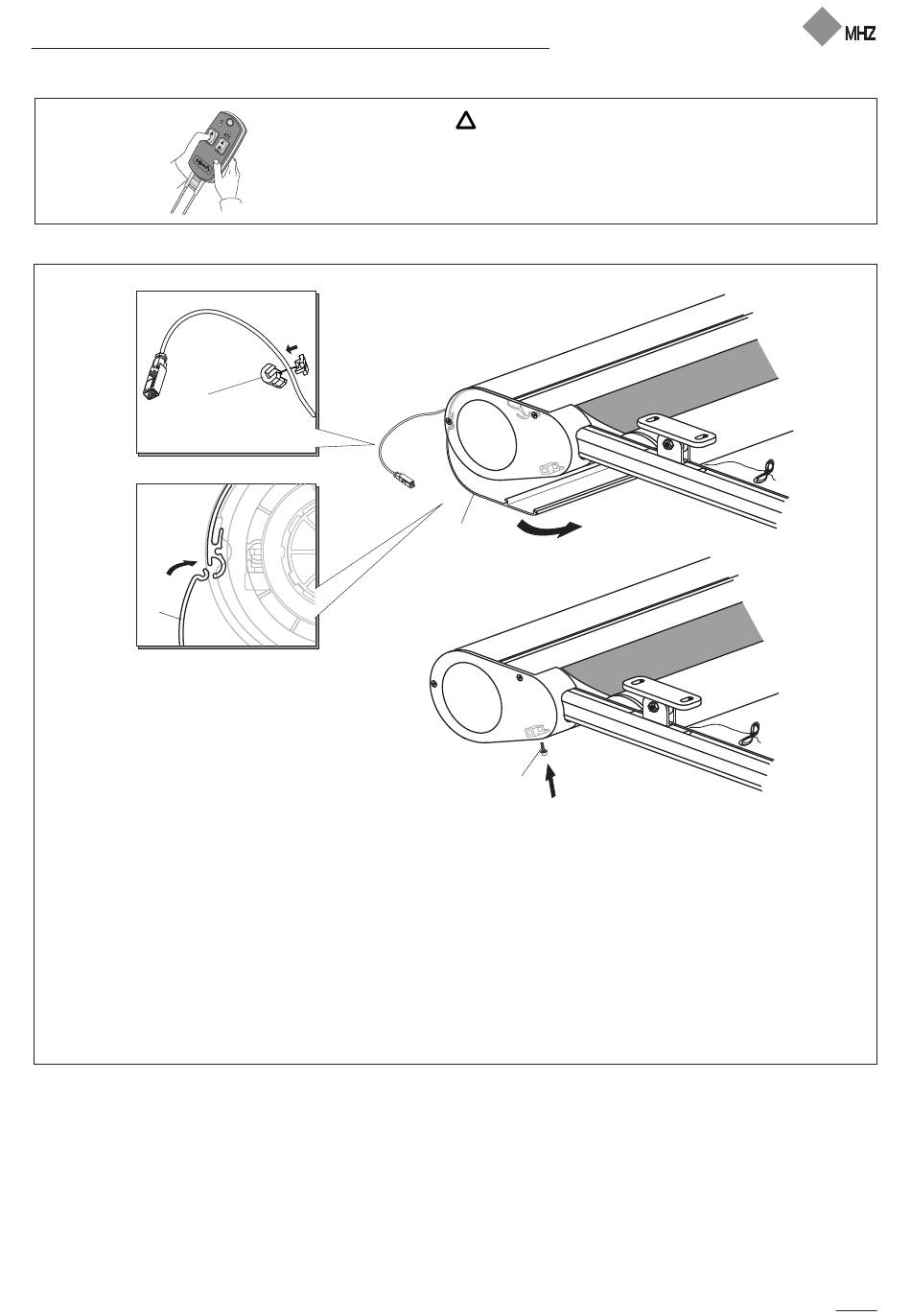

9.1. Vor dem Schließen der Abdeckung Motorkabel am
Seitenlager entlang nach oben führen.
Abdeckung (14) aufsetzen und schließen.
9.2. Anschließend Kabeldurchführung (20) um Kabel legen
und zusammendrücken. Kabeldurchführung auf Deckel auf-
setzen, Kabel glattziehen und in Deckblech Kabeldurch-
führung einclipsen.
Technische Änderungen vorbehalten, Ausgabe 05.2011
Die Endlagen des Antriebes müssen vorort
!
eingestellt werden (Somfyantriebe).
Einstellung siehe dem Motor entsprechendes Beiblatt
"Einstellanleitung für Motor".
14
13
Mit Schraube (13) die Abdeckung im Seitenlager wieder sichern.
Wichtig: Sollte das Kabel Schlaufen bilden, kann es zu
Störungen der Anlage führen.
Probelauf.
Endlagen überprüfen.
Sollte die Endlagen-Programmierung geändert werden, bitte
wie im Beiblatt "Einstellanleitung für Motor" beschrieben die
Endlagen ändern.
9
