MONTAGEANLEITUNG

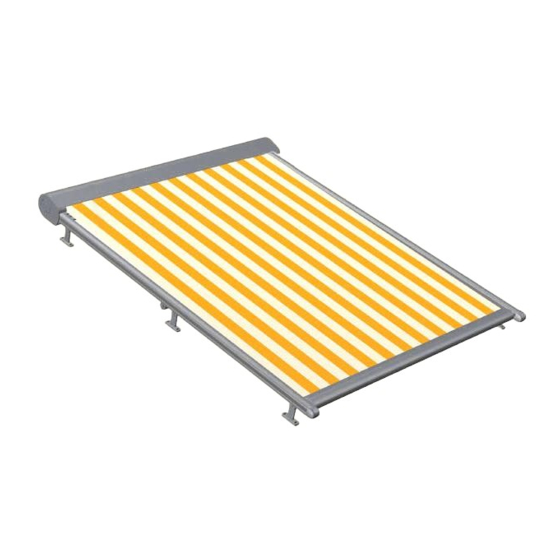

Außenbeschattung ALTO
4
3
1
2
Achtung:
Lieferung sofort auf Transportschäden
überprüfen.
Den Inhalt der Sendung mit dem Liefer-
schein vergleichen.
Überprüfung der Unterkonstruktion:
Wichtig ist, daß die Glashaus-
konstruktion vor der Montage auf ihre
statischen Eigenschaften überprüft wird.
Zusätzlich muß gewährleistet sein, daß
die Verschraubung der Abstandshalter
direkt mit der tragenden Konstruktion
verschraubt werden und auch bei Wind-
belastung keine Verbindung zur Glas-
leiste besteht, da es sonst zu
Spannungsrissen innerhalb der Glas-
abdeckung kommen kann.
Im Zweifelsfalle sollte mit dem Hersteller
der Glashauskonstruktion Rücksprache
genommen werden.
Technische Änderungen vorbehalten, Ausgabe 05.2011
9
8
7
Eine Außenbeschattung ist ein
Sonnenschutz, kein Allwetterschutz.
Sie ist bei aufkommendem Wind und
Sturm einzufahren, ebenso bei Regen
und Schnee.
Ist die Außenbeschattung mit einer
automatischen Steuerung (z.B. Wind-
und Sonnenwächter) ausgerüstet, muss
diese den Winter über abgeschaltet
werden (Vereisungsgefahr der Anlage).
Bitte unterweisen Sie Ihren Kunden.
MHZ-Beschattungen sind weitgehend
wartungsfrei, sollten Störungen an der
Anlage auftreten, ist der Fachhandel zu
benachrichtigen.
5
6

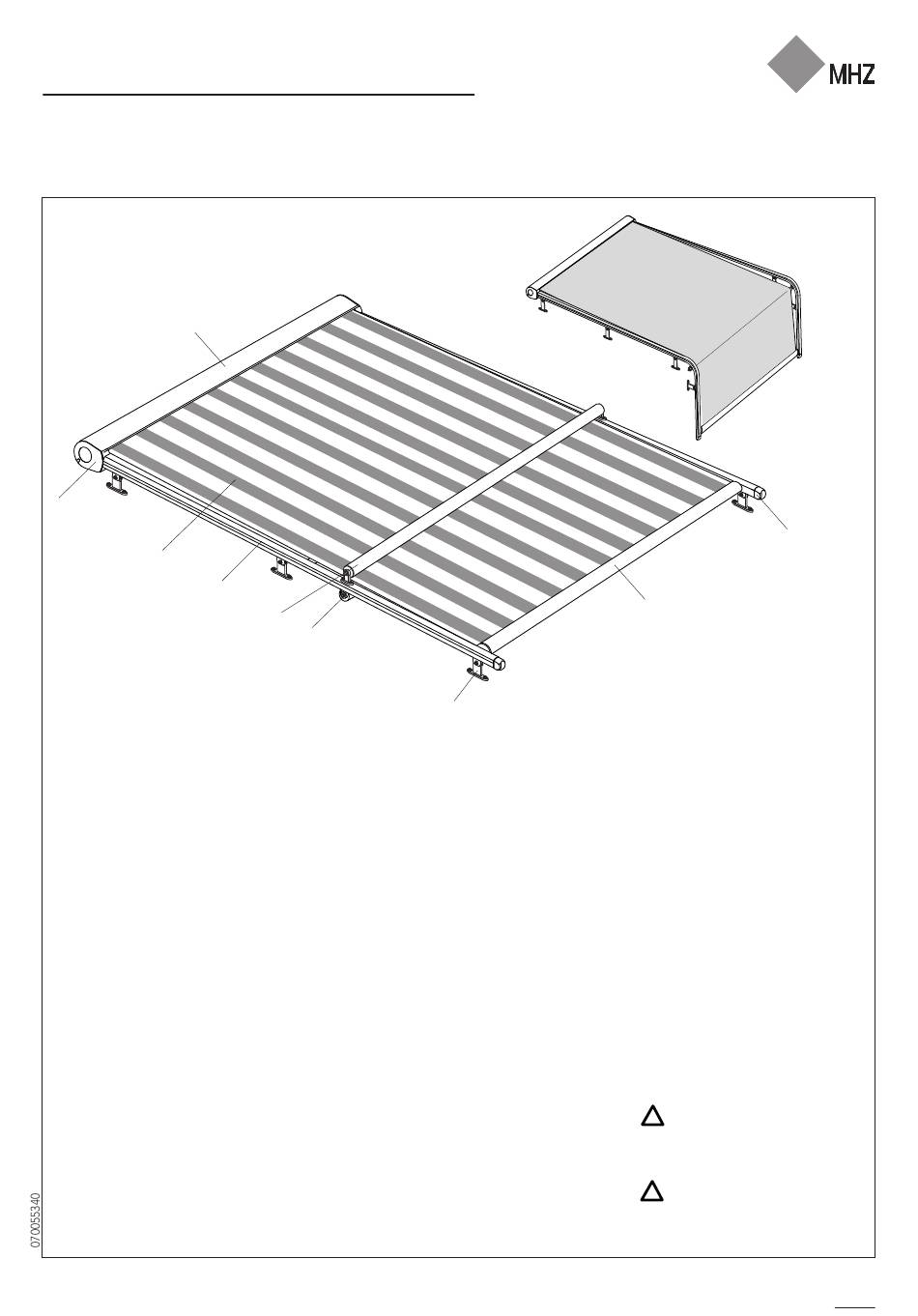

1. Bespannung
2. Führungsschiene
3. Seitendeckel
4. Antriebseinheit
5. Endkappe
6. Ausfallprofil
7. Abstandshalter
8. Distanzrohr ab Ausfall 351cm
9. Windsicherung ab Ausfall 351 cm
Benötigtes Werkzeug:
- Stecknuss Nr. 13
- Innensechskantschlüssel
Größe 4 und 5
1 Probekabel (Art.Nr. 08-1669)
Probekabel nur für Montage
einsetzbar!
Achtung: Für Motorenein-
stellungen bitte beiliegende
Einstellanleitung für el. Antriebe
beachten.
!
Gekoppelte Anlagen
Bei gekoppelten Anlagen
Punkt 12 beachten
!
Gebogene Anlagen
Bei gebogenen Anlagen bitte
Zusatzblatt 14+15 beachten
1
Verwandte Anleitungen für MHZ ALTO
Inhaltszusammenfassung für MHZ ALTO
- Seite 1 MONTAGEANLEITUNG Außenbeschattung ALTO 1. Bespannung 2. Führungsschiene 3. Seitendeckel 4. Antriebseinheit 5. Endkappe 6. Ausfallprofil 7. Abstandshalter 8. Distanzrohr ab Ausfall 351cm 9. Windsicherung ab Ausfall 351 cm Achtung: Eine Außenbeschattung ist ein Benötigtes Werkzeug: Lieferung sofort auf Transportschäden Sonnenschutz, kein Allwetterschutz.
-
Seite 2: Technische Daten
Montageanleitung Außenbeschattung ALTO Technische Daten Breite: Rasterbreite von 100 cm bis 550 cm bei Einzelanlagen - Bestellmaß = Rasterbreite bei Anlagen gekoppelt - Bestellmaß = Gesamtrasterbreite bei Einzelanlage Nischenbefestigung - Bestellmaß = Rasterbreite = lichte Breite - 104 mm Ausfall: Ausfall von 100 cm bis 600 cm (Fläche pro Feld max. - Seite 3 Montageanleitung Außenbeschattung ALTO Montagearten: 1. Montageart 1 (Standard) über die Führungsschienen 2. Montageart 2 über die Antriebseinheit (Sondermontage, muß bei der Bestellung mit angegeben werden, hierzu sind Sonderkonsolen notwendig) 1. Montageart 1 (Standard) über die Führungsschienen 1.0. 1.2. 1.1. 27 cm mind.35 cm...
- Seite 4 Montageanleitung Außenbeschattung ALTO 1.4. 1.5. 1.6. 1.5. 1.6. Maß X = Maß Y 1.4. Klebebänder an der Verpackung der 1.7. Alle Verbindungen zwischen Die Differenz der Maße darf beim Antriebseinheit (4) seitlich lösen (die Abstandshalter (7) und Führungs- Rastermaß max. 2 mm und bei Maß X Folie bleibt zum Schutz und zur Sicher- schiene (2) lösen.
- Seite 5 Montageanleitung Außenbeschattung ALTO 2. Montageart 2 über die Antriebseinheit 2.0. kurzer Abstands- halter (-25 mm) max. 100 mm Abstand vom Rastermaß Rastermaß Neigungs- 0° 1° 6° 11° 16° 21° 26° 31° 36° winkel bis bis 5° 10° 15° 20° 25° 30° 35° 40°...
- Seite 6 Montageanleitung Außenbeschattung ALTO 2.3. 2.4. 2.5. 2.6. 2.5. 2.6. Maß X = Maß Y 2.4. Antriebseinheit mit den Oberteilen über kreuz und auf Rastermaß ausrichten Die Differenz der Maße darf beim der Abstandshalter auf die Abstands- und sichern. Rastermaß max. 2 mm und bei Maß X halter aufstecken und verschrauben und Maß...
- Seite 7 Montageanleitung Außenbeschattung ALTO 3. Abdeckung öffnen 3.1. 3.2. 3.1. Folie von Antriebseinheit (4) komplett entfernen. 3.2. Abdeckung (12) nach oben aufklappen und auf das Schraube (11) von der Abdeckung lösen. Glasdach legen. 4. Vorspannung erzeugen 4.1. Markierung mit Stift anbringen...
- Seite 8 Montageanleitung Außenbeschattung ALTO 5. Seil in Führungsschiene einhängen 5.1. 5.2. 5.3. 5.3.a 5.1. Seil (13) entknoten und neben den Führungsschienen (2) 5.3. Seil in der inneren Nut der Führungsschiene nach oben auf die Glaskonstruktion legen. führen und über die Umlenkrolle (15) des Schwertes nach 5.2.
- Seite 9 Montageanleitung Außenbeschattung ALTO 7. Seil einhängen 7.0. 7.2. 7.3. 7.1. Achtung: 7.5. 7.4. Seil spannen und beidseitig ablängen! TIPP: Zeigt die Nut der Seilscheibe nicht nach oben, muss sie Knoten darf seitlich nicht überstehen. wie folgt beschrieben gedreht werden. 7.1. Sicherungsbügel (17) nach oben ziehen und Seilscheibe Anlage komplett ausfahren.
- Seite 10 Montageanleitung Außenbeschattung ALTO 8. Montage Endschalter 8.1. Elero CSM-D Antrieb 8.1.1. Winkel / Endschalter (19) mit beigefügtem Befestigungsmaterial an Schwert (20) schrauben (nicht bei Funk-Antrieb). Hierzu muß das Ausfallprofil / Bespannung etwas ausgefahren werden. 8.1.2. Richtige Positionierung des Endschalters beachten.
- Seite 11 Montageanleitung Außenbeschattung ALTO 10. Abdeckung schließen 10.1. 10.1. Abdeckung (12) auf Bodenblech aufsetzen und schließen. Endlagen überprüfen. Mit Schraube (11) die Abdeckung im Seitenlager wieder sichern. Sollte die Endlagen-Programmierung geändert werden, bitte wie im Beiblatt "Einstellanleitung für Motor" Probelauf. beschrieben die Endlagen ändern.
- Seite 12 Montageanleitung Außenbeschattung ALTO 12. Montagehinweis für gekoppelte Anlagen 12.1. 12.1. Grundfeld wie in Pos. 1-8 12.2. Montage Zusatzfeld: Zusatzfeld wie folgt beschrieben beschrieben montieren. Die einzelnen Felder haben einen montieren. Zur Kopplung der Anlagen darf die vormontierten, zweiteiligen 12.3. Führungsschienen des Zusatz- Abdeckung des Grundfeldes nicht Kupplungsvierkant (27).
- Seite 13 Montageanleitung Außenbeschattung ALTO 12.4. 40 mm 2x Bohrung ø5, 10 mm tief 12.4 Bei der Kopplung des Distanzrohres (8) und der Windsi- Anschliessend für das zu koppelnde Distanzrohr die Gewinde- cherung (30) wird mittig eine Gewindestange M8x100 (35) stange mit einer Zange festhalten und das Distanzrohr auf die verwendet.
- Seite 14 Montageanleitung Außenbeschattung ALTO 13. Koppeln der Führungsschiene 13.1. Schritt 1 Schritt 2 13.2. 13.1 Zum Koppeln der Führungsschiene die beiden Zylinderschrauben M6x20 (36) aus dem vormontierten Kopplungs- profil (37) lösen. Das zu koppelnde Teil (38) aufschieben, bis die Führungsschienenteile bündig sind.
-
Seite 15: Umlenkrohr (39) Im Bogen Mit Sechskantschraube M8X20 Und U-Scheibe
Montageanleitung Außenbeschattung ALTO 15. Montage Umlenkrohr 15.1. 15.2. 15.1 Umlenkrohr (39) im Bogen mit Sechskantschraube M8x20 und U-Scheibe (40) montieren. 15.2 Bei der Kopplung des Umlenkrohres wird am mittleren Distanzrohrhalter ein Gewindestift M8x50 (41) eingesetzt. 16. Montage Distanzrohr 16.2. 16.1. - Seite 16 MHZ Hachtel GmbH & Co. KG Tannenbergstrasse 145 73230 Kirchheim/Teck Telefon: 0 70 21 / 98 46-0 Telefax: 0 70 21 / 98 46-11 ...
