Montageanleitung Innenbeschattung INTRA
1.1.
Y
1.2.
Z
1.3.
mind. 11 cm
damit Revisionsdeckel
geöffnet werden kann

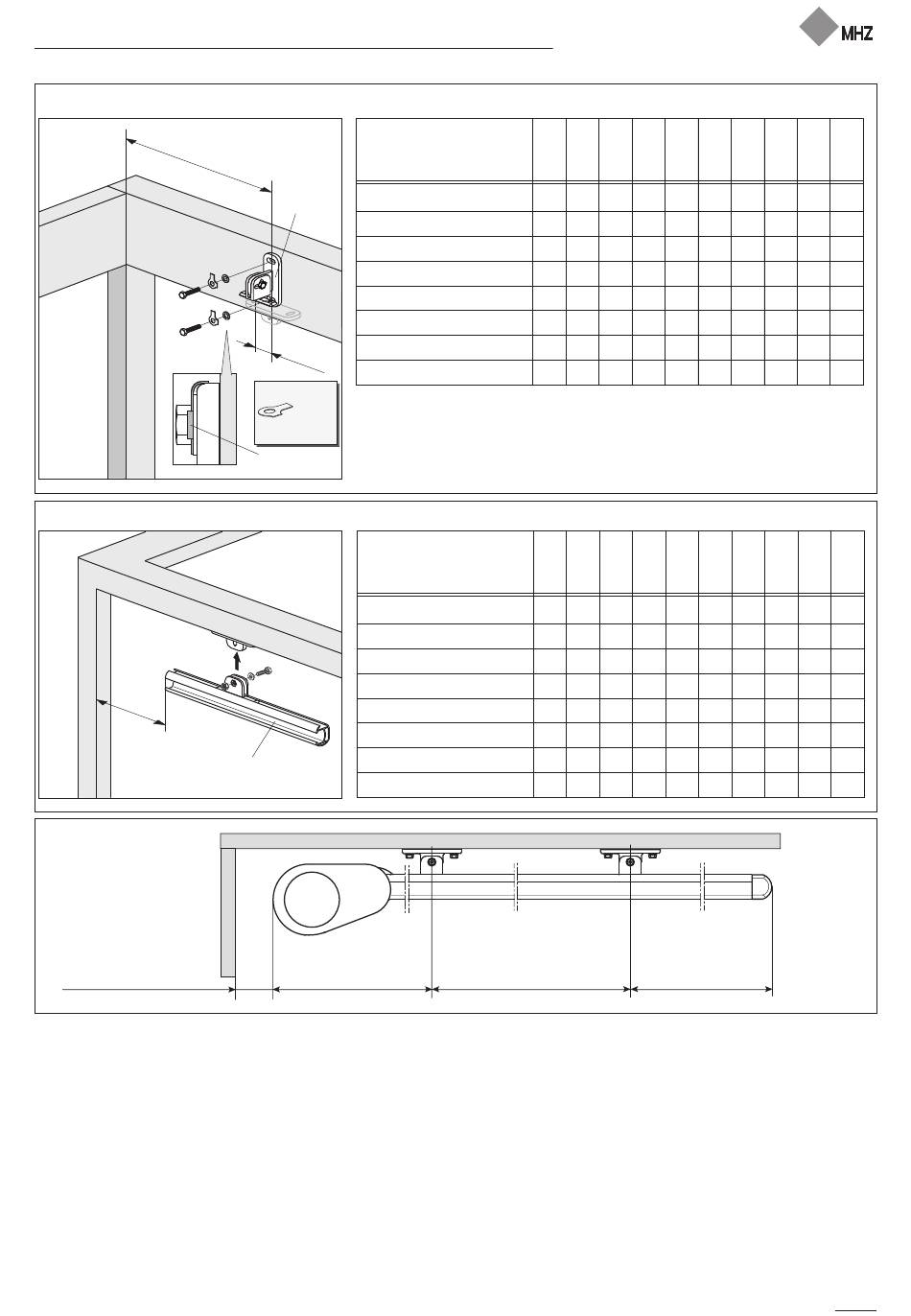

Montagereihenfolge Grundfeld
1.1. Befestigungspunkte für die Ab-
standshalter Nische (9) nach Rastermaß
festlegen, beim Anschluss an eine Wand
sind die obersten Abstandshalter
ca. 37- 70 cm (siehe Tabelle, Maß Y) von
der Wand anzubringen.
Dies ist erforderlich, um die Antriebs-
einheit (4) mit Ausfallprofil (6) auf die
Führungsschienen aufschieben zu
können.
Technische Änderungen vorbehalten, Ausgabe 05.2011
Abstandsmaß
Neigungswinkel
Konsolenhöhe
9
Wandhalterplatte, 37 mm
Wandhalterplatte, 65 mm
Wandhalterplatte, 90 mm
Wandhalterplatte, 115 mm
Wandhalterplatte, 140 mm
Wandhalterplatte, 165 mm
+4,5 cm
Wandhalterplatte, 190 mm
Ist ab
sofort im
Lieferum-
fang
enthalten!
8
Neigungswinkel
Konsolenhöhe
Wandhalterplatte, 37 mm
Wandhalterplatte, 65 mm
Wandhalterplatte, 90 mm
Wandhalterplatte, 115 mm
Wandhalterplatte, 140 mm
Wandhalterplatte, 165 mm
2
Wandhalterplatte, 190 mm
mind. 30 cm
max. 40 cm
Bitte beachten: Die Befestigungs-
schrauben der Abstandshalter sollten mit
Sicherungsblech (8) montiert werden (ist
ab sofort im Lieferumfang enthalten).
Ab einem Ausfall von 301 cm wird ein
drittes Abstandshalterpaar mittig
montiert.
Die Abstandshalter Nische (9) nochmals
auf das Rastermaß (Mitte Abstandshalter
bis Mitte Abstandshalter) und die Flucht
überprüfen.
Y
(cm) Wandhaltergabel Nische bis zur Wand
1°
6°
bis
bis
0°
5°
10°
41,5 43,5
43,5
41,5
43,5
45,5
41,5
43,5
45,5
45,5
41,5
43,5
41,5
45,5
43,5
41,5
43,5
45,5
41,5
43,5
45,5
Z
Abstandsmaß
(cm) Führungsschiene bis zur Wand
1°
6°
bis
bis
0°
5°
10°
29
30
31
29
32
30
29
31
33
29
33
31
29
33
31
29
31
33
29
31
34
max. 250 cm
1.2. Führungsschiene (2) mit den Oberteilen
der Abstandshalter auf die Abstandshalter
aufstecken und die Führungsschiene mit
einem Abstand von min. 29 - 62 cm (siehe
Tabelle, Maß Z) zur Wand schieben und
verschrauben (Sechskantschraube M8 x 25,
Unterlegscheibe ø8,4, Mutter M8-selbst-
sichernd).
Achtung:
Es ist unbedingt darauf zu achten, dass alle
Abstandshalter direkt mit der tragenden
Konstruktion verschraubt werden.
11°
16°
21°
26°
31°
36°
bis
bis
bis
bis
bis
bis
15°
20°
25°
30°
35°
40°
55,5
44,5
45,5
47.5
49,5
52,5
46,5
47.5
51,5
55,5
58,5
50,5
48,5
46,5
50,5
52,5
56,5
60,5
46,5
48,5
51,5
62,5
54,5
57,5
59,5
47.5
49,5
52,5
55,5
64,5
47.5
50,5
54,5
57,5
61,5
66,5
48,5
51,5
55,5
58,5
63,5
68,5
11°
16°
21°
26°
31°
36°
bis
bis
bis
bis
bis
bis
15°
20°
25°
30°
35°
40°
40
32
34
35
37
34
36
38
39
43
46
35
36
44
38
41
35
37
39
42
46
50
35
38
48
52
40
44
39
49
54
36
42
45
37
47
51
40
43
mind. 14 cm
max. 50 cm
41°
bis
45°
58,5
61,5
64,5
66,5
69,5
71,5
74,5
41°
bis
45°
43
46
50
48
52
55
57
60
56
62
4
