Montageanleitung Innenbeschattung INTRA
1.4.
4
9
11
1.5.
1.6.

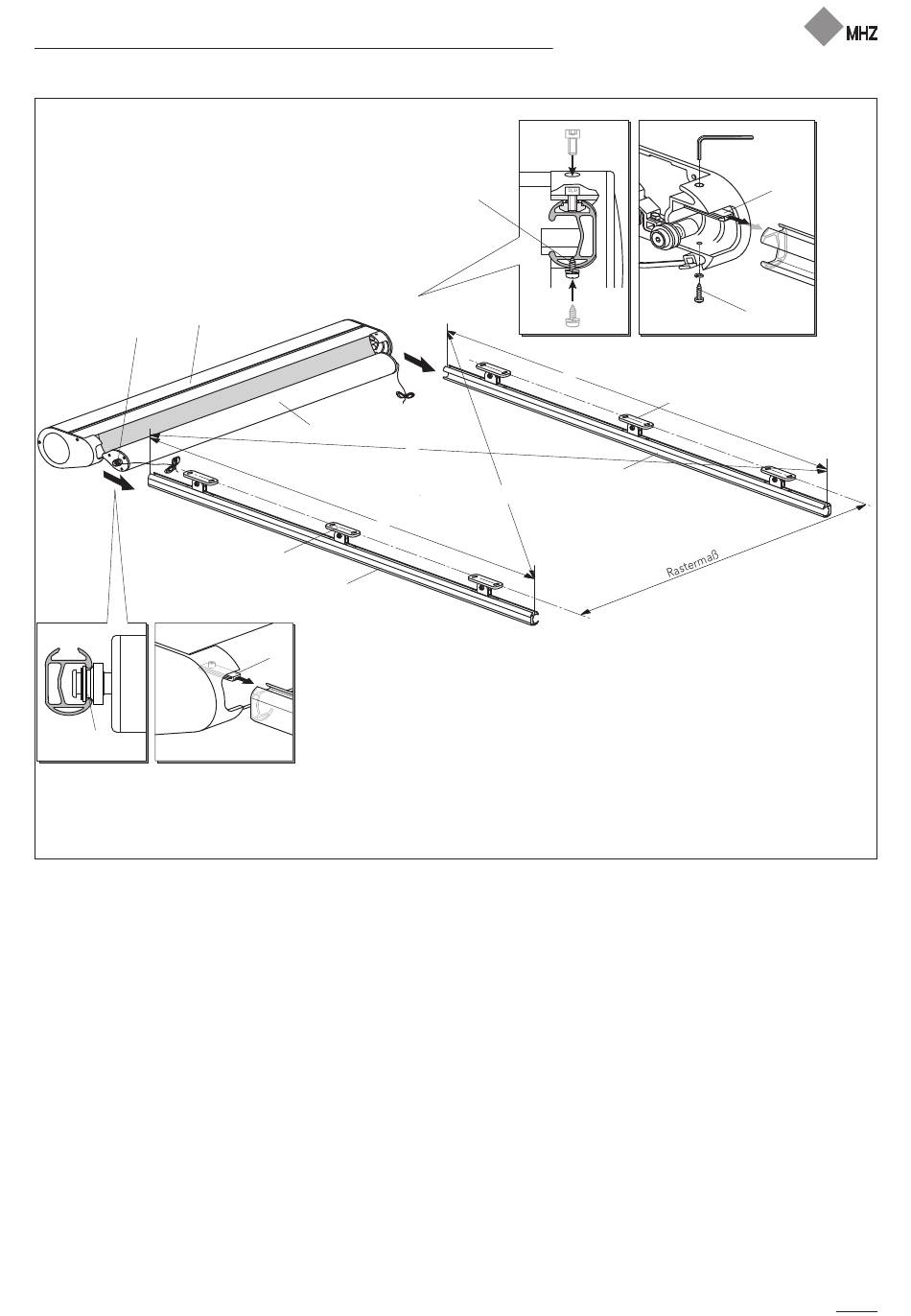

1.4. Verpackung der Antriebseinheit (4)
entfernen.
Nutensteine (10) in Einbaulage
ausrichten.
Achtung:
1.5. Vor dem Aufschieben der Antriebs-
einheit müssen die Laufrollen (11) des
Ausfallprofils links und rechts mit in die
Führungsschienen (2) eingebracht
werden!
1.6. Komplette Antriebseinheit (4) auf die
Führungsschienen (2) aufschieben und
links und rechts oben mit Zylinder-
schraube M6x16, O-Ring und Nuten-
stein und unten zusätzlich mit Blech-
schraube 4,8x16 und Federring (12)
sichern.
Technische Änderungen vorbehalten, Ausgabe 05.2011
Bohrung ø4,0 für
Sicherungs-
schraube muss
gebohrt werden
6
Y
L
7
2
10
1.7. Alle Verbindungen zwischen Ab-
standshalter (7) und Führungsschiene (2)
lösen. Anlage in gewünschte Position
schieben und leicht sichern.
1.8. Montierte Führungsschienen (2)
diagonal über kreuz und auf Rastermaß
ausrichten und sichern.
Maß X = Maß Y
Achtung:
Es ist unbedingt notwendig, nochmals
Rastermaß und Maß X und Y zu
kontrollieren. Die Funktionsfähigkeit
der Anlage wird maßgebend von der
exakten Ausrichtung der Anlage
bestimmt.
Die Differenz der Maße darf beim
Rastermaß max. 2 mm und bei Maß X
und Maß Y max. 5 mm betragen!
1.6.
1.5.
L
2
X
Nach dem Ausrichten der Anlage alle
Verbindungen zwischen Abstandshalter
(7) und Führungsschiene (2) fest
anziehen.
Sollte das Rastermaß der Führungs-
schienen nicht mit dem Rastermaß der
Antriebseinheit übereinstimmen, Achs-
maßkorrektur vornehmen.
Achtung:
Achsmaßkorrektur ist nur über die
Befestigungspunkte der Abstands-
halter möglich.
10
12
7
Maß X = Maß Y
5
